Hidrolik Sabitleme Fikstürü Kelepçesi, Tek Etkili, Saat Yönünde
3 varyant (Maksimum Sıkıştırma Boşluğu, Gövde Derinliği); ₺128.468 – ₺243.954
Hidrolik Sabitleme Fikstürü Kelepçesi, Tek Etkili, Saat Yönünde, CNC frezeleme gibi uygulamalarda hızlı ve güvenli iş parçası tutma sağlamak için tasarlanmıştır. Bu seri, Maksimum Sıkıştırma Boşluğu ve Gövde Derinliği gibi eksen seçenekleriyle 3 varyant sunar. Fiyat, seçilen kombinasyona göre ₺128.468 – ₺243.954 aralığında değişir.
Özellikler
| Çalıştırma Türü | Tek Etkili |
| Dönme | |
| Yön | Saat Yönünde |
| Maksimum Hareket Aralığı | 90° |

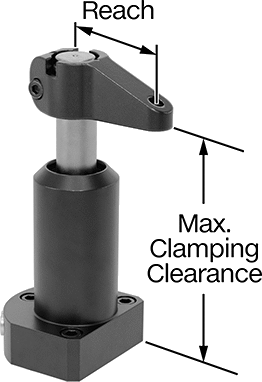

| Maksimum Sıkıştırma Boşluğu | 4 9/16"11.59 cm |

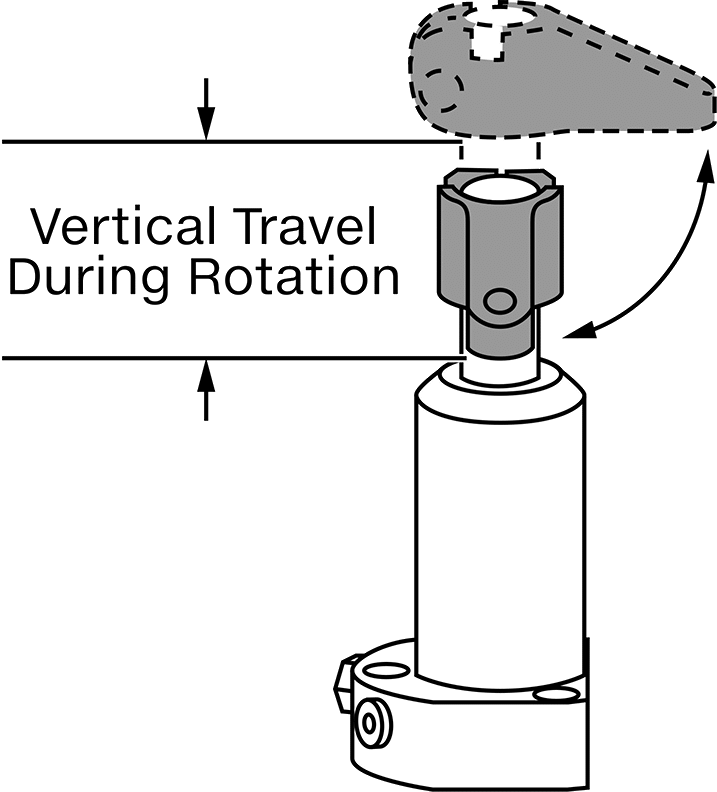

| Dönüş Sırasında Dikey Hareket | 1/2"12.7 mm |
| Maksimum Sıkıştırma Haresi | 3/8"9.52 mm |

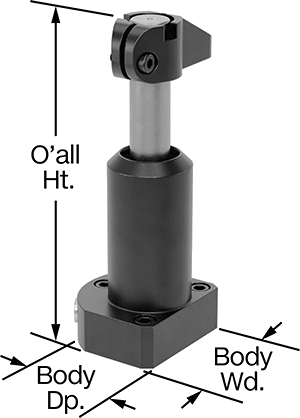

| Toplam Yükseklik | 5 5/16"13.49 cm |
| Gövde | |
| Genişlik | 2 1/4"57.1 mm |
| Derinlik | 2 1/8"54.0 mm |
| Dişli Giriş ve Çıkış | |
| Bağlantı | Dişli |
| Diş Tipi | UN/UNF (SAE Düz) |
| Diş Boyutu | 7/16"-2011.1 mm |
| Maksimum Sıkıştırma Kuvveti | 1,100 lbf |
| Dahil Edilen Montaj Bağlantı Elemanları | Evet |
| Montaj Delikleri | |
| Adet | 3 |
| Diş Tipi | UNF |
| Diş Boyutu | 1/4"-286.35 mm |
| Derinlik | 5/8"15.9 mm |
| Konum | Alt Flanş |
| Malzeme | Çelik |
| Kelepçe Tipi | Sabitleme Aparatı |
| Kelepçeleme Hareketi | Sabitleme |
| Maksimum Basınç Aralığı | 5,000 psi345 bar |
| Toplam Strok | 7/8"22.2 mm |
| Güç Kaynağı | Hidrolik |
| Ölçü Birimleri | İnç |
| Sıcaklık | -18°C ila 82°C |
| Menşe Ülke | Amerika Birleşik Devletleri |
| İlgili Ürünler | Kollar |
| İşlenebilir Kollar |
Açıklama

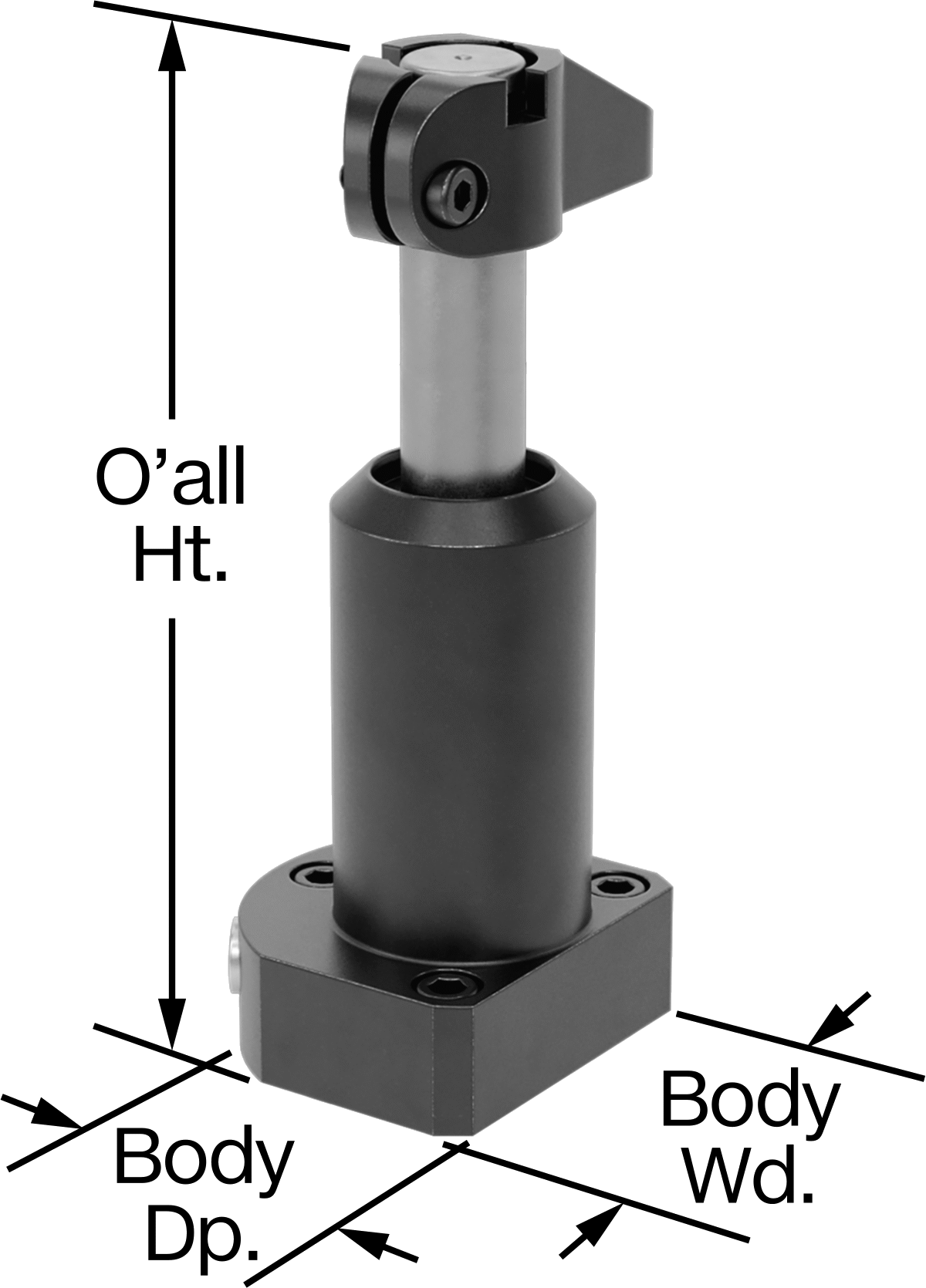

CNC frezeleme için en uygun olan bu kelepçeler, hızlı ve güvenli iş parçası tutma için havalı kelepçelerin 10 katı kuvveti ile otomatik salınım hareketini birleştirir. Kelepçeleme kolları (ayrı satılır), devreye girmediğinde yukarı doğru dönerek yolunuzdan çekilir, böylece iş parçanızı kolayca yerleştirebilir ve çıkarabilirsiniz.

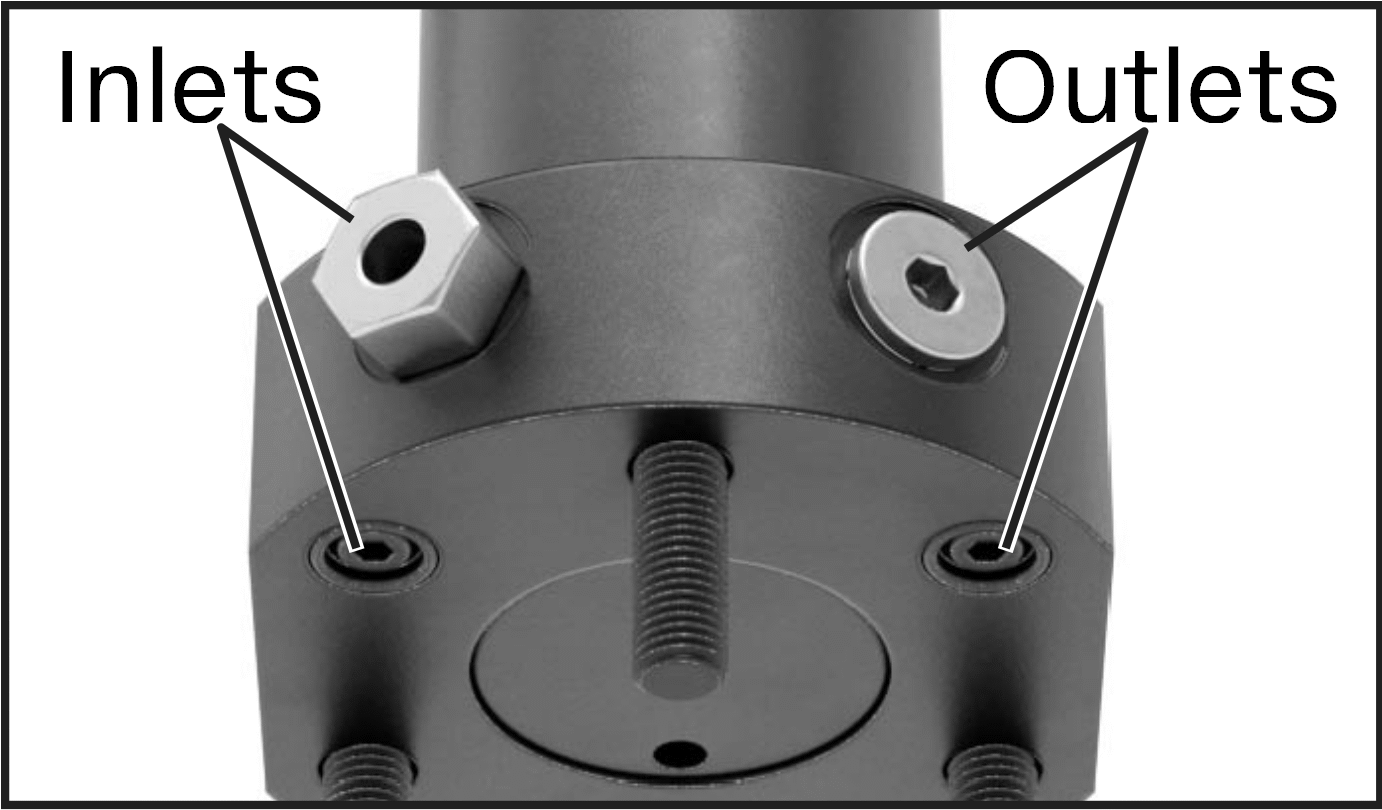

Hidrolik hattınızı kelepçenin arkasına veya altına bağlayın. Tüm bağlantı noktaları bir O-ring ve bir vida ile sızdırmaz hale getirilmiştir; kullanmak istediğiniz bağlantı noktasının sızdırmazlığını kaldırın.
Tek Etkili — Tek etkili kelepçeler, iş parçasını sıkıştırmak için yalnızca basınç kullanır. Basıncı bıraktığınızda, bir yay sıkıştırma kolunu orijinal konumuna geri getirir. Yalnızca bir veya iki kelepçeye ihtiyaç duyduğunuz basit kurulumlar için iyi bir seçimdir.
Maksimum Sıkıştırma Strok—Maksimum sıkıştırma strok, bir sıkıştırma kolunun bir iş parçasını sıkıştırmak için hareket edebileceği dikey mesafedir.
