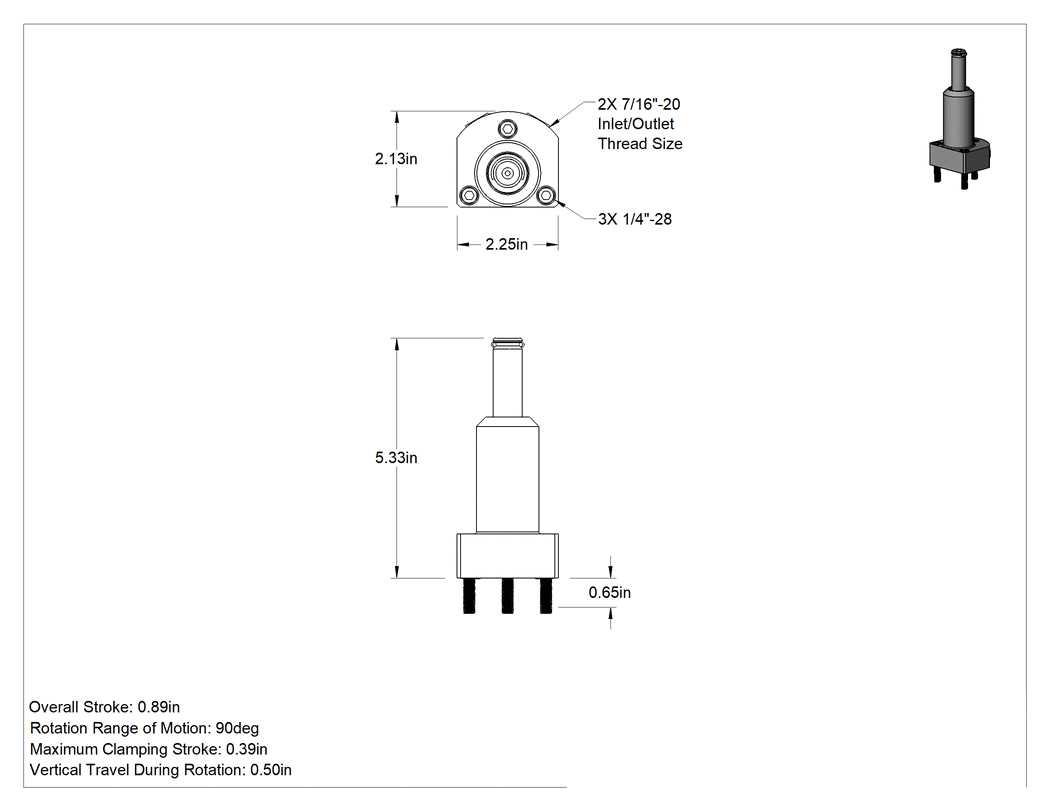

Hidrolik Sabitleme Fikstürü Kelepçesi, Çift Etkili, Saat Yönünün Tersine
3 varyant (Maksimum Sıkıştırma Boşluğu, Gövde Derinliği); ₺128.468 – ₺243.954
Hidrolik Sabitleme Fikstürü Kelepçesi, Çift Etkili, Saat Yönünün Tersine, CNC frezeleme için tasarlanmış bu kelepçeler, iş parçalarını hızlı ve güvenli bir şekilde tutmak için otomatik salınım hareketini kullanır. Bu seri, Maksimum Sıkıştırma Boşluğu ve Gövde Derinliği eksenleri başta olmak üzere 3 varyant ile sunulur. Fiyat, seçilen kombinasyona göre ₺128.468 – ₺243.954 aralığında değişir.
Özellikler
| Çalıştırma Türü | Çift Etkili |
| Dönme | |
| Yön | Saat Yönünün Tersine |
| Maksimum Hareket Aralığı | 90° |
| Maksimum Sıkıştırma Boşluğu | 4 9/16"11.59 cm |
| Dönüş Sırasında Dikey Hareket | 1/2"12.7 mm |
| Maksimum Sıkıştırma Haresi | 3/8"9.52 mm |
| Toplam Yükseklik | 5 5/16"13.49 cm |
| Gövde | |
| Genişlik | 2 1/4"57.1 mm |
| Derinlik | 2 1/8"54.0 mm |
| Dişli Giriş ve Çıkış | |
| Bağlantı | Dişli |
| Diş Tipi | UN/UNF (SAE Düz) |
| Diş Boyutu | 7/16"-2011.1 mm |
| Maksimum Sıkıştırma Kuvveti | 1,250 lbf |
| Dahil Edilen Montaj Bağlantı Elemanları | Evet |
| Montaj Delikleri | |
| Adet | 3 |
| Diş Tipi | UNF |
| Diş Boyutu | 1/4"-286.35 mm |
| Derinlik | 5/8"15.9 mm |
| Konum | Alt Flanş |
| Malzeme | Çelik |
| Kelepçe Tipi | Sabitleme Aparatı |
| Kelepçeleme Hareketi | Sabitleme |
| Maksimum Basınç Aralığı | 5,000 psi345 bar |
| Toplam Strok | 7/8"22.2 mm |
| Güç Kaynağı | Hidrolik |
| Ölçü Birimleri | İnç |
| Sıcaklık | -18°C ila 82°C |
| Menşe Ülke | Amerika Birleşik Devletleri |
| İlgili Ürünler | Kollar |
| İşlenebilir Kollar |
Açıklama
CNC frezeleme için en uygun olan bu kelepçeler, hızlı ve güvenli iş parçası tutma için havalı kelepçelerin 10 katı kuvveti ile otomatik salınım hareketini birleştirir. Kelepçeleme kolları (ayrı satılır), devreye girmediğinde yukarı doğru dönerek yolunuzdan çekilir, böylece iş parçanızı kolayca yerleştirebilir ve çıkarabilirsiniz.
Hidrolik hattınızı kelepçenin arkasına veya altına bağlayın. Tüm bağlantı noktaları bir O-ring ve bir vida ile sızdırmaz hale getirilmiştir; kullanmak istediğiniz bağlantı noktasının sızdırmazlığını kaldırın.
Çift Etkili — Çift etkili kelepçeler, iş parçasını hem sıkıştırmak hem de serbest bırakmak için basınç kullanır, böylece işlem üzerinde hassas kontrol sağlar. Serbest bırakma işlemleri daha hızlı ve daha öngörülebilir olduğu için tek etkili kelepçelerden daha verimlidirler. Birden fazla kelepçenin hareketini koordine etmeniz gerekiyorsa iyi bir seçimdir.
Maksimum Sıkıştırma Strok—Maksimum sıkıştırma strok, bir sıkıştırma kolunun bir iş parçasını sıkıştırmak için hareket edebileceği dikey mesafedir.
