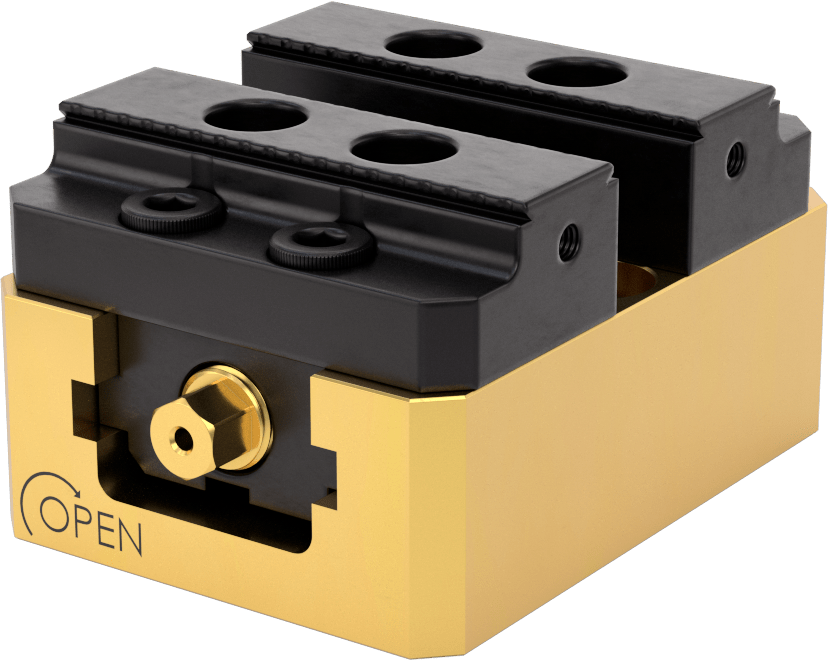

Kompakt Freze Makinesi Mengene
2 varyant (Gövde Uzunluğu, Çene Genişliği); ₺184.410 – ₺256.206
Kompakt Freze Makinesi Mengene, küçük boyutları sayesinde tek bir makine masasına birden fazla monte edilebilen ve iş parçalarını çeşitli şekillerde sabitleyen bir kelepçe sistemidir. Bu ürünler, Gövde Uzunluğu ve Çene Genişliği eksenlerinde farklı seçenekler sunar; toplam 2 varyant mevcuttur. Fiyat, seçilen kombinasyona göre ₺184.410 – ₺256.206 aralığında değişir.

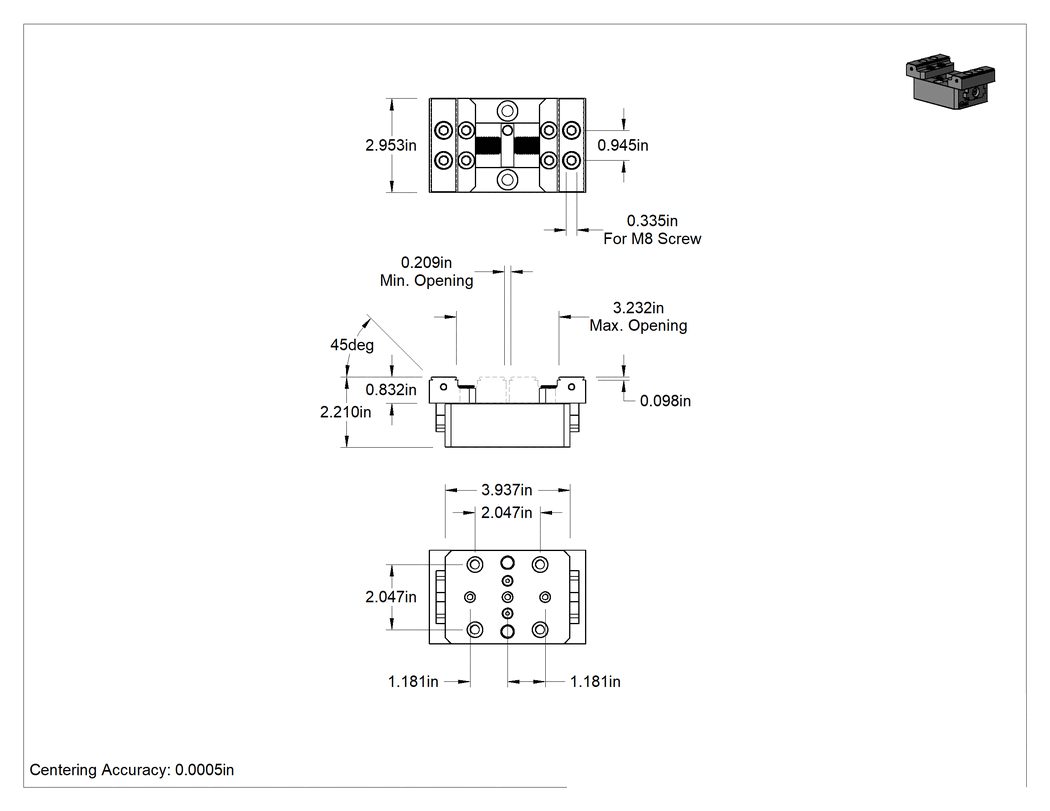

Özellikler
| Çene | |
| Genişlik | 2 15/16"74.6 mm |
| Yükseklik | 13/16"20.6 mm |
| Maksimum Açılma | 3"76.2 mm |
| Basamak Yüksekliği | 0.1"2.54 mm |
| Stil | Kırlangıç kuyruğu, Düz |
| Malzeme | Çelik |
| Doku | Pürüzsüz, Tırtıklı |
| Değiştirilebilir | Evet |
| Montaj Deliği Çapı | 0.328125"8.33 mm |
| Montaj Deliği Merkezden Merkeze | 15/16"23.8 mm |
| Montaj Vidası Diş Boyutu | M8 |
| Taban Tipi | Sabit |
| Merkezleme Hassasiyeti | 0.0005"0.01 mm |
| Kırlangıç Kuyruğu | |
| Yükseklik | 0.1"2.54 mm |
| Açı | 45° |
| Toplam Yükseklik | 2 7/32"56.4 mm |
| Gövde | |
| Uzunluk | 3 15/16"10.00 cm |
| Malzeme | Çelik |
| Montaj Türü | Cıvatalı |
| Dahil Edilen Montaj Bağlantı Elemanları | Evet |
| Özellikler | Kademeli Çeneler |
| Makine Tipi için | 3 Eksenli CNC Freze Makineleri, 4 Eksenli CNC Freze Makineleri, 5 Eksenli CNC Freze Makineleri |
| Mengene Tipi | Makine |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Küçük boyutları sayesinde tek bir makine masasına birden fazla mengene monte edilebilir. Genellikle 4 ve 5 eksenli freze makinelerinde kullanılan bu mengene, iş parçasını çeşitli şekillerde sabitleyebilir.
Çenelerin pürüzsüz, düz yüzeyini kullanarak geleneksel bir makine mengene gibi sıkıştırın. Kesici aletlerin daha rahat erişebilmesi için iş parçasını çenelerin basamağına dayayarak yükseltin; kenar boyunca uzanan tırtıklı dişler sağlam bir tutuş sağlar. Parçanıza işlenmiş uygun bir kırlangıç kuyruğunu tutmak için 45° kırlangıç kuyruğunu kullanın.
Mengene kendinden merkezlemelidir — çeneler aynı anda içe doğru hareket ederek iş parçasını mengenenin tam ortasına tutarlı bir şekilde konumlandırır.
