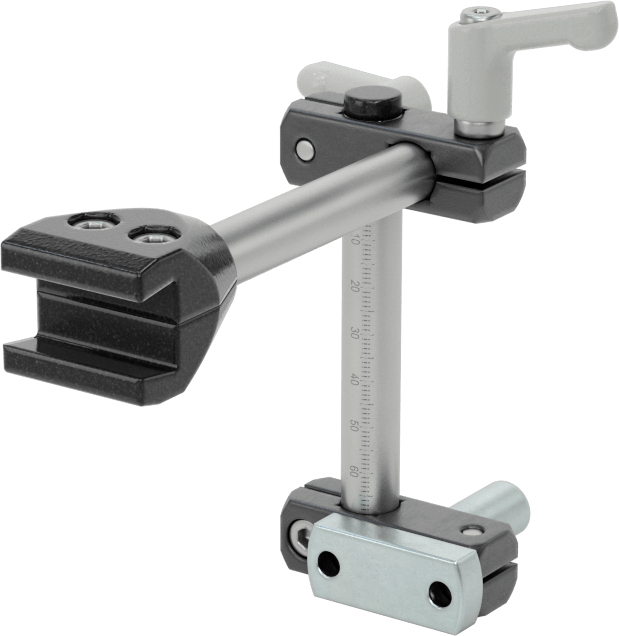

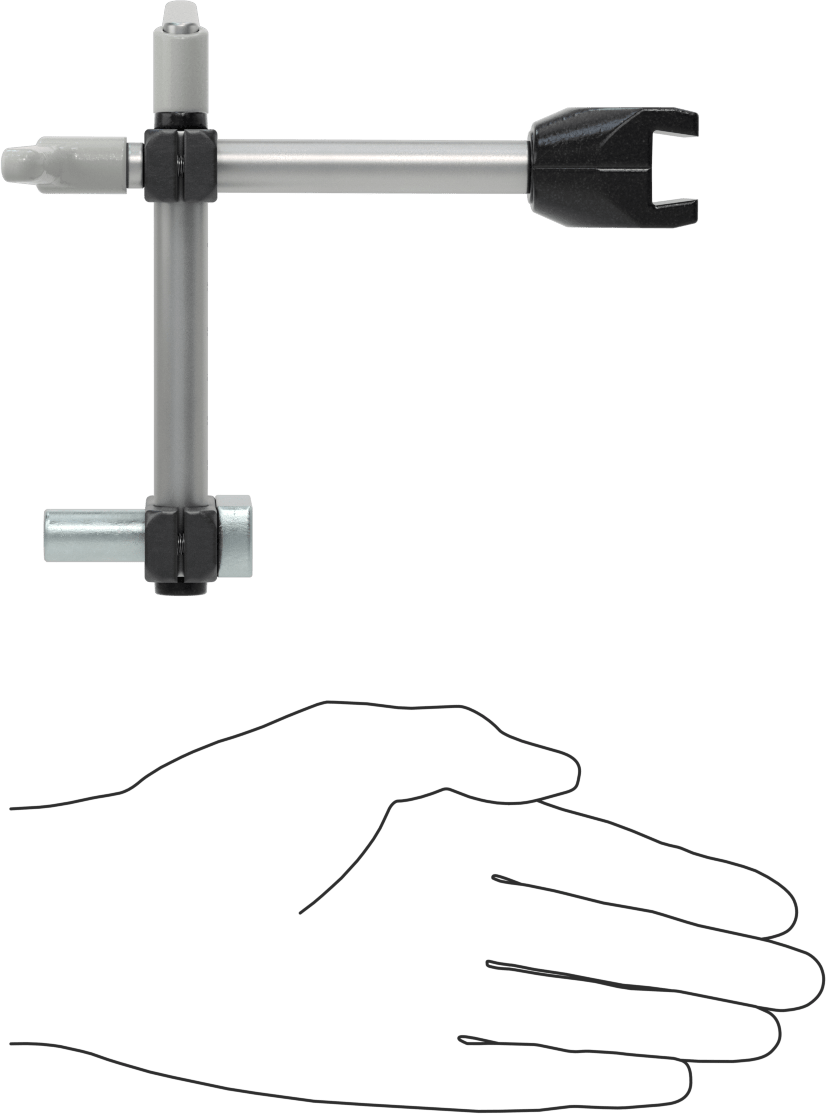

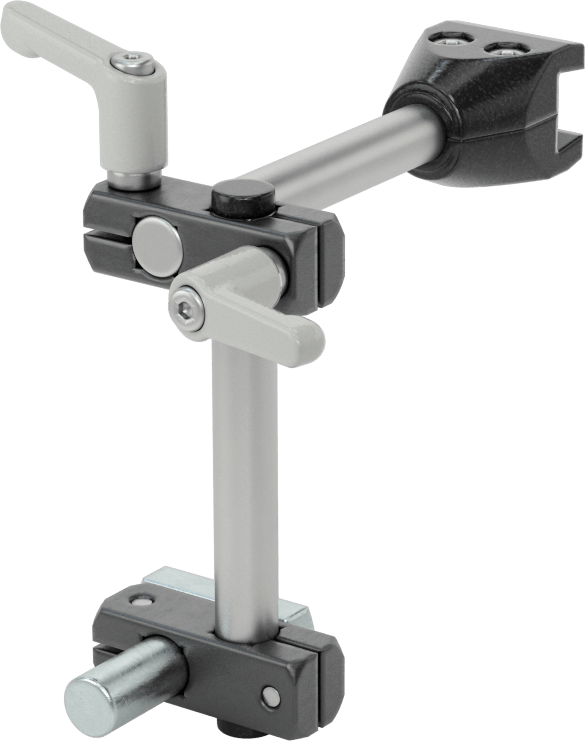

Dereceli Modüler Konveyör Kılavuz Montaj Parçası, Maksimum 5-1/2" (13.97 cm) Yükseklik x 6" (15.24 cm) Genişlik x 3" (76.2 mm) Derinlik
3 varyant ((A), Yükseklik); ₺47.986 – ₺61.286
Dereceli Modüler Konveyör Kılavuz Montaj Parçası, konveyör kılavuzlarını 1 mm hassasiyetle hizalamak için derecelendirilmiş yapısıyla tahmini ortadan kaldırır. Bu sayfada 3 varyant listelenir; seçenekler Boy ekseninde 4", 8" ve 12" olarak sunulur. Fiyat, seçilen kombinasyona göre ₺47.986 – ₺61.286 aralığında değişir.
Özellikler
| Konektör Ayarlanabilirliği | Sabit |
| Çubuk Uzunluğu | |
| (A) | 4"10.16 cm |
| (B) | 5"12.70 cm |
| (C) | 2"50.8 mm |
| Çubuk Çapı | 12 mm |
| Çubuk Genişliği için | 10 mm |
| Maksimum | |
| Yükseklik | 5 1/2"13.97 cm |
| Genişlik | 6"15.24 cm |
| Derinlik | 3"76.2 mm |
| Ölçek aralıkları (Sayısal ölçek aralıkları) | 1 mm (10 mm) |
| Sap Dişi | |
| Boyut | M5 |
| Cins | Erkek |
| Montaj | |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Delik Sayısı | 2 |
| Delik Çapı | 5 mm |
| Çubuk Malzemesi | Paslanmaz Çelik |
| İçerir | Montaj Çubuğu, Braket Tabanlı Montaj Çubuğu, Kelepçeli Montaj Çubuğu, Montaj Çubuğu Konektörü, İki adet ayarlanabilir tutamak |
| Montaj | Montajlı |
| Braket Malzemesi | Çelik |
| Kelepçe Malzemesi | Plastik |
| Bileşen | Kılavuz Montajı |
| Konektör Malzemesi | Alüminyum |
| Yapı | İçi Boş |
| Kanal Genişliği için | 0.67"17.0 mm |
| Çubuk Şekli İçin | Yuvarlak, Kare |
| Performans | Modüler |
| Menşe Ülke | Almanya |
Açıklama
Konveyör kılavuzunu hassas bir şekilde hizalamada tahmin yürütmeye gerek kalmaz; bu montaj parçaları 1 mm'de bir derecelendirmelere sahiptir. Montajlı olarak gelirler ancak parçaları değiştirerek, ekleyerek veya ayarlayarak kolayca uyarlanabilirler. Bu montaj parçaları hem yuvarlak hem de kare montaj çubuklarıyla çalışır. Braket tabanlı, ürünle birlikte verilen çubuğu kullanarak montaj parçasını kurulumunuza yaklaştırın veya uzaklaştırın. Ayrıca, genellikle sıkıştırma kolları olarak adlandırılan iki adet ayarlanabilir kol ile birlikte gelirler, böylece montaj parçasının konumunu sık sık değiştirmek ve alet kullanmadan çubukları sıkmak kolaydır. Kolu kaldırarak ergonomik bir konuma getirin veya kenara çekin. Kolu bırakarak bileşenleri sıkın veya gevşetin.
Bu montaj parçalarını değiştirmek için montaj çubukları, kelepçeli montaj çubukları, braket tabanlı montaj çubukları, montaj çubuğu uç kapakları, montaj çubuğu konektörleri, montaj çubuğu braketleri ve ayarlanabilir tutamaklar ekleyin. Parçaları sıkıştırmak veya çıkarmak için birlikte verilen altıgen anahtarı kullanın.
Bu bağlantı parçalarını manyetik bir yüzeye monte etmek için manyetik bir taban (ayrı satılır) takın.
