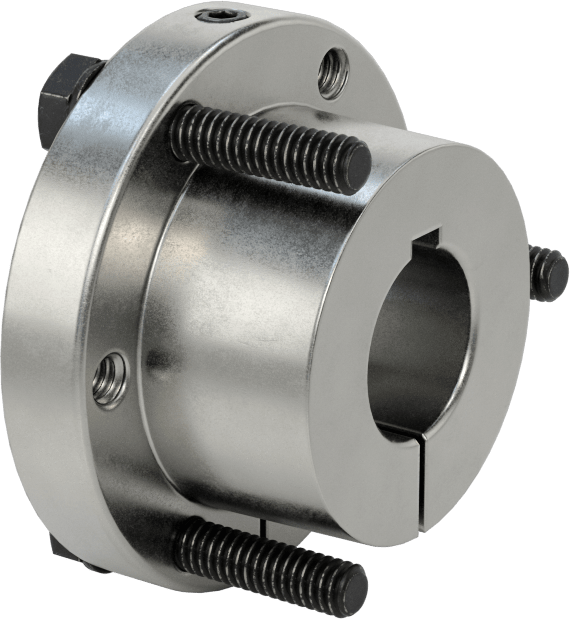

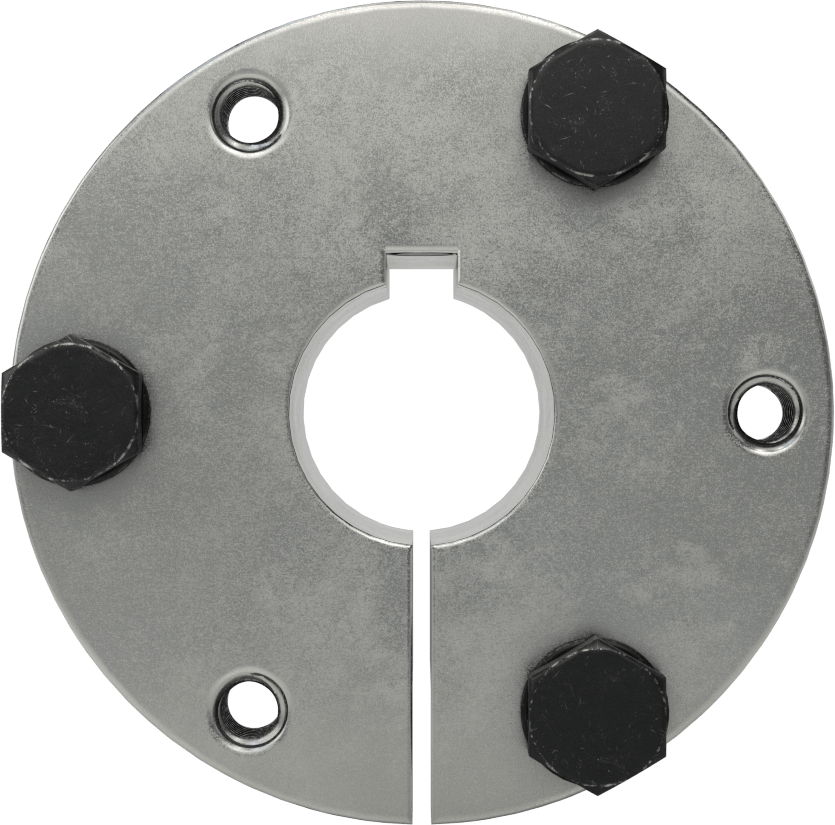

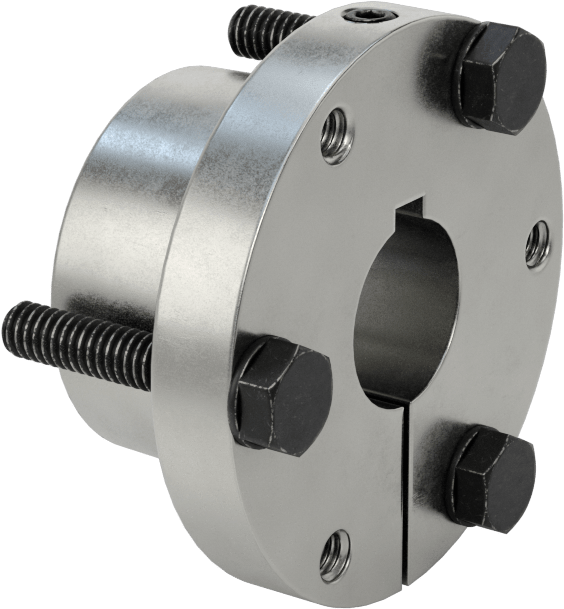

Hızlı Bağlantı Burcu, Kelepçeli, SH Stili

Hızlı Bağlantı Burcu, Kelepçeli, SH Stili, vida bağlantıları uyumlu hızlı çıkma dönerler ve kasnaklarla kolayca yerleşen, şafta yapışarak çekme sağlayan bir ara parçadır. Bu sayfada İç Çap ve Kanal Genişliği eksenleriyle toplam 24 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺5.380 – ₺7.166 aralığında değişir.

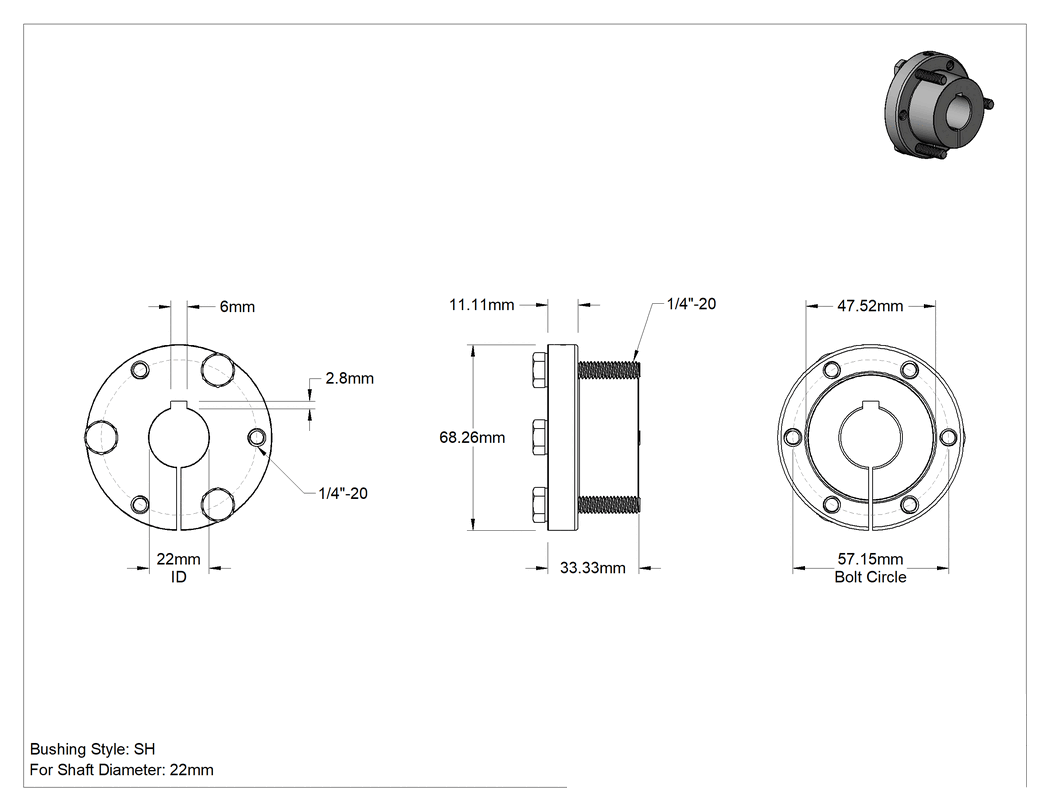

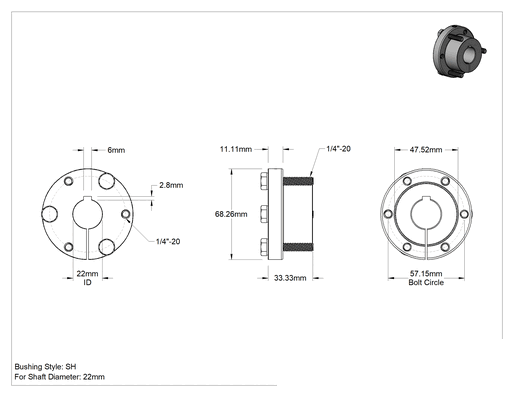

Teknik Çizim

Teknik Çizim

İç Çap

22 mm24 mm25 mm28 mm30 mm32 mm35 mm1⁄2"5⁄8"11⁄16"3⁄4"7⁄8"15⁄16"1"1 1⁄16"1 1⁄8"1 3⁄16"1 1⁄4"1 5⁄16"1 3⁄8"1 7⁄16"1 1⁄2"1 5⁄8"1 11⁄16"

Kanal Genişliği

6 mm8 mm10 mm-1⁄8"3⁄16"1⁄4"5⁄16"3⁄8"

Kama Kanalı derinliği

2.8 mm3.3 mm4 mm-1⁄16"3⁄32"1⁄8"5⁄32"

Toplam Genişlik

33 mm1 5⁄16"

Malzeme

Demir, ÇelikÇelik

İmalat

DökümSinterlenmiş

₺7.166 Paket

MZ-167713

Paket

Siparişe Ekle

Özellikler

Mil Montaj Tipi	Kelepçeli
Burç Anma Numarası	SH
Mil Çapı İçin	22 mm
Toplam Genişlik	33 mm
Kama Kanalı
Genişlik	6 mm
Derinlik	2.8 mm
Bağlantı Elemanı Sıkma Torku	108 in·lbf
Malzeme	Sinterlenmiş Çelik
İçerir	Sıkıştırma Vidaları
Burç Tipi	Hızlı Bağlantı Kesme (QD)
Mil Tipi için	Anahtarlı
İç Çap	22 mm
Performans	Hızlı Bağlantı Kesme
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Bu burçlardaki vida bağlantıları uyumlu hızlı çıkma dönerler ve kasnaklar ile kolayca yerleşir. Burçlar aynı burç ticari numaralı hızlı çıkma (QD) dönerler ve kasnakları sığdırır. Ekteki vidaları sıkıştırdıkça, burç şafta yapışır ve onu dönere veya kasnak içine çeker.
