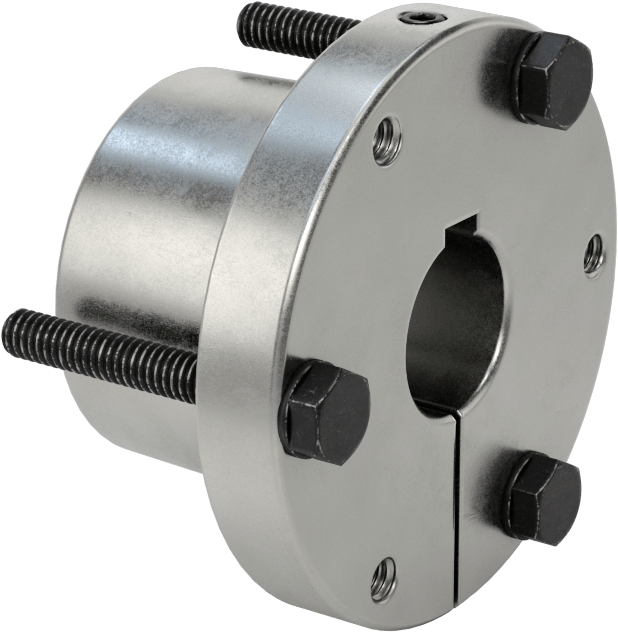

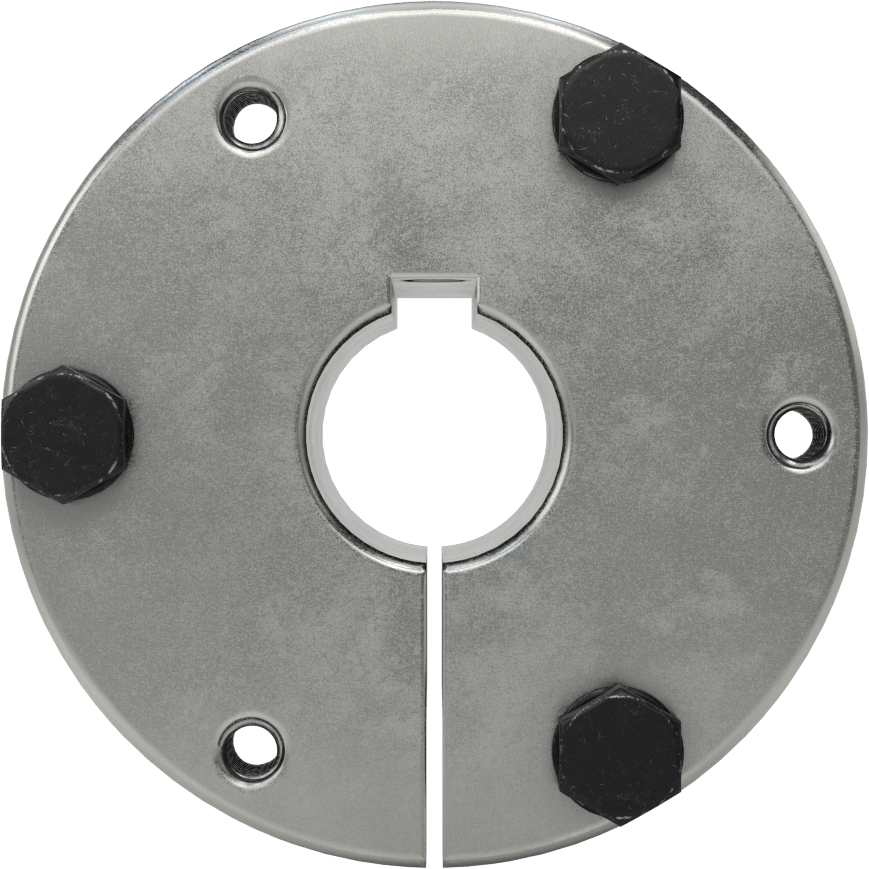

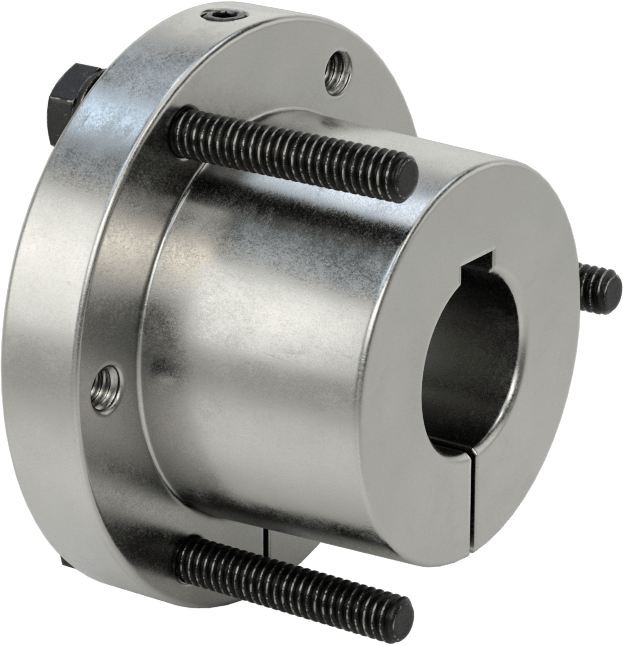

Hızlı Bağlantı Burcu, Kelepçeli, SD Stili

Hızlı Bağlantı Burcu, Kelepçeli, SD Stili, vida bağlantıları uyumlu hızlı çıkma dönerler ve kasnaklarla kolayca yerleşen, şafta yapışarak çekme sağlayan bir ara parçadır. Bu seri, İç Çap ve Kanal Genişliği eksenlerinde farklı seçenekler sunar; toplamda 29 varyant mevcuttur. Fiyat, seçilen kombinasyona göre ₺7.506 – ₺8.730 aralığında değişir.

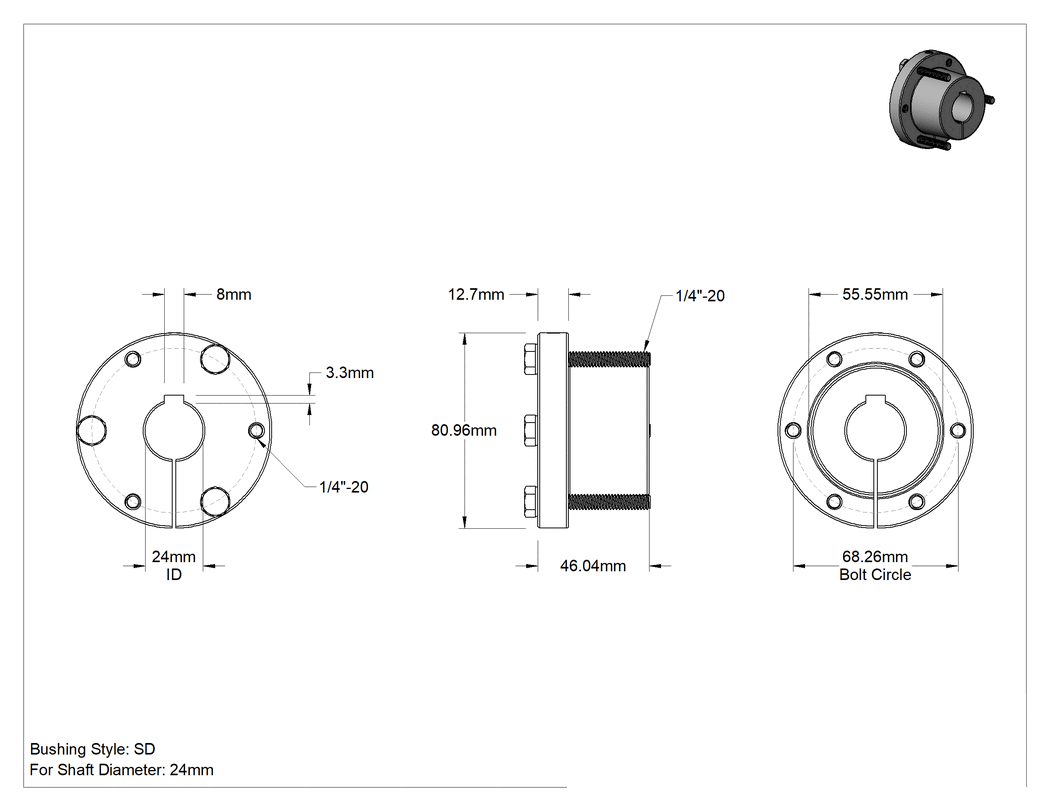

Teknik Çizim

Teknik Çizim

İç Çap

24 mm25 mm28 mm30 mm32 mm35 mm38 mm40 mm42 mm1⁄2"5⁄8"3⁄4"7⁄8"15⁄16"1"1 1⁄16"1 1⁄8"1 3⁄16"1 1⁄4"1 5⁄16"1 3⁄8"1 7⁄16"1 1⁄2"1 5⁄8"1 11⁄16"1 3⁄4"1 7⁄8"1 15⁄16"2"

Kanal Genişliği

8 mm10 mm12 mm1/8"3/16"1/4"5/16"3/8"1/2"

Kama Kanalı derinliği

3.3 mm1/16"3/32"1/8"5/32"3/16"

Toplam Genişlik

46 mm1 13⁄16"

Malzeme

Dökme DemirSinterlenmiş Dökme DemirSinterlenmiş Çelik

₺8.730 Paket

MZ-167688

Paket

Siparişe Ekle

Özellikler

Mil Montaj Tipi	Kelepçeli
Burç Anma Numarası	SD
Mil Çapı İçin	24 mm
Toplam Genişlik	46 mm
Kama Kanalı
Genişlik	8 mm
Derinlik	3.3 mm
Bağlantı Elemanı Sıkma Torku	108 in·lbf
Malzeme	Sinterlenmiş Çelik
İçerir	Sıkıştırma Vidaları
Burç Tipi	Hızlı Bağlantı Kesme (QD)
Mil Tipi için	Anahtarlı
İç Çap	24 mm
Performans	Hızlı Bağlantı Kesme
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Bu burçlardaki vida bağlantıları uyumlu hızlı çıkma dönerler ve kasnaklar ile kolayca yerleşir. Burçlar aynı burç ticari numaralı hızlı çıkma (QD) dönerler ve kasnakları sığdırır. Ekteki vidaları sıkıştırdıkça, burç şafta yapışır ve onu dönere veya kasnak içine çeker.
