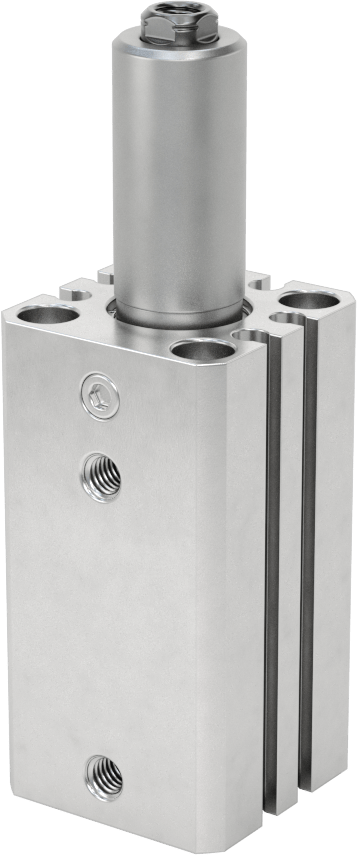

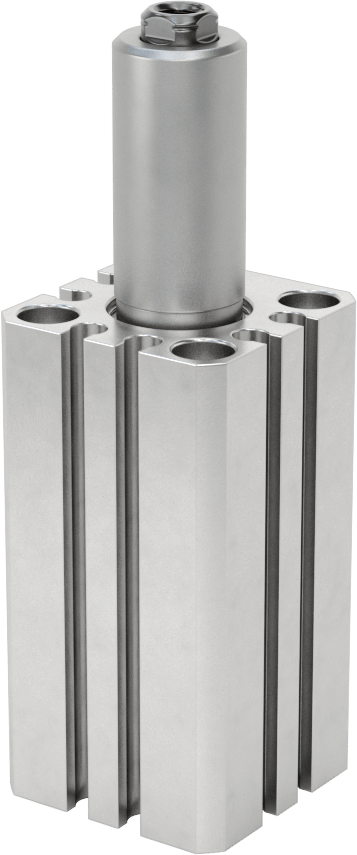

Döner Sıkıştırma Hava Silindiri
14 varyant (Delik Boyutu, Strok Uzunluğu); ₺26.516 – ₺60.772
Döner Sıkıştırma Hava Silindiri, üretim sürecindeki parçaları konumlandırmak, monte etmek ve incelemek için döner hareketle çalışan bir sabitleme elemanıdır. Bu seri, Delik Boyutu ve Strok Uzunluğu eksenlerinde seçim yapılarak toplam 14 varyant sunar. Fiyat, seçilen kombinasyona göre ₺26.516 – ₺60.772 aralığında değişir.
Özellikler
| Hareket | Döner |
| Hava Aktüatör Türü | Döner Hava Silindiri |
| Çalıştırma | Hava |
| Döner Hava Silindiri Tipi | Enclosed Body |
| Montaj Şekli | Taban |
| Montaj Yönü | Dikey |
| Çalışma Yönü | Saat Yönünde |
| Ölçü Birimleri | Metrik |

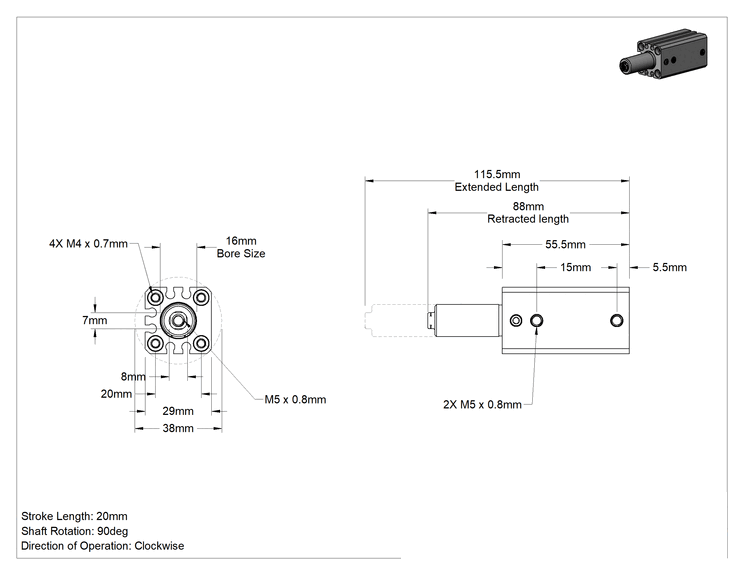

| Delik Boyutu | 16mm |
| Genişlik | 29mm |
| Uzunluk | |
| Strok | 20mm |
| Geri çekilmiş | 88mm |
| Uzatılmış | 115mm |
| 50 psi'de kuvvet | 4 lbs.1.81 kg |
| 100 psi'da Kuvvet | 8 lbs.3.63 kg |
| Sensör Hazır | Sensör Hazır |
| Hava Yastığı Tipi | Yastık Yok |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Onarılabilir | Onarılabilir |
| Gövde Malzemesi | Alüminyum |
| Çubuk Malzemesi | 316 Paslanmaz Çelik |
| Çubuk Çapı | 8mm |
| Çubuk Ucu Tipi | İçten Dişli |
| Çubuk Diş Boyutu | M5 x 0.8 mm |
| Hava Girişi | |
| Diş Boyutu | M5 × 0.8 |
| Diş Tipi | Metrik |
| Cins | Dişi |
| Mil Dönüşü | 90° |
| Maksimum Basınç | 145 psi10.0 bar |
| Çalışma Döngüsü | Sürekli |
| Sıcaklık Aralığı | -9°C ila 60°C |
| Menşe Ülke | Japonya |
Açıklama

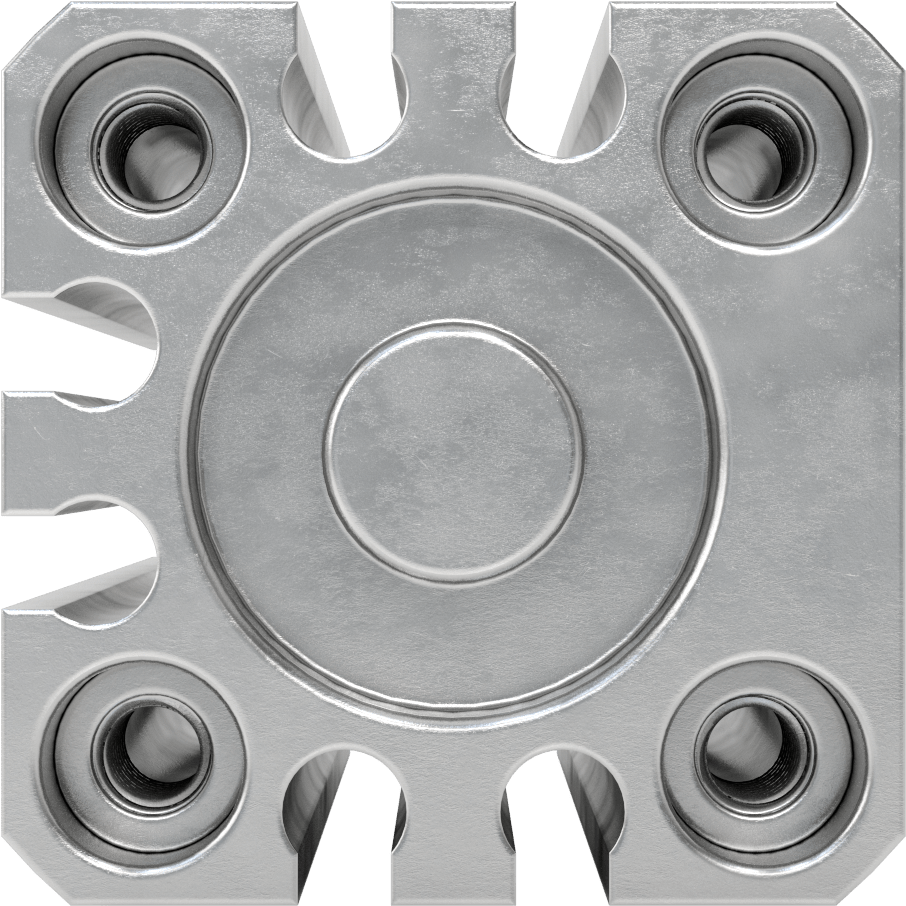

Üretim sürecinizdeki bir adımı tamamlamak için parçaları yerine sabitleyin. Bu hava silindirleri çalıştırılırken döner, böylece parçaları konumlandırabilir, monte edebilir ve inceleyebilirsiniz. Bu hava silindirlerinin gövdesinin ön yüzünde ve yanlarında dişli delikler bulunur, böylece bunları doğrudan ekipmana monte edebilir ve aksesuarları vidalayabilirsiniz. Çubuk içten dişlidir, bu sayede uygulamanız için gerektiğinde bir kol takabilirsiniz.
Piston manyetiktir, bu nedenle bu kızakları sensörlerle (dahil değildir) kullanarak röleleri ve kontrolörleri etkinleştirebilirsiniz. Piston bir sensörün önünden geçtiğinde sensör etkinleşir. Tetiklemek istediğiniz her eylem için bir tane olmak üzere birden fazla sensör kullanabilirsiniz.
