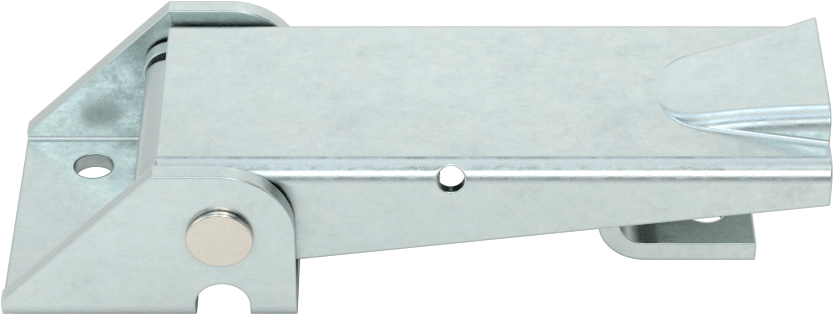

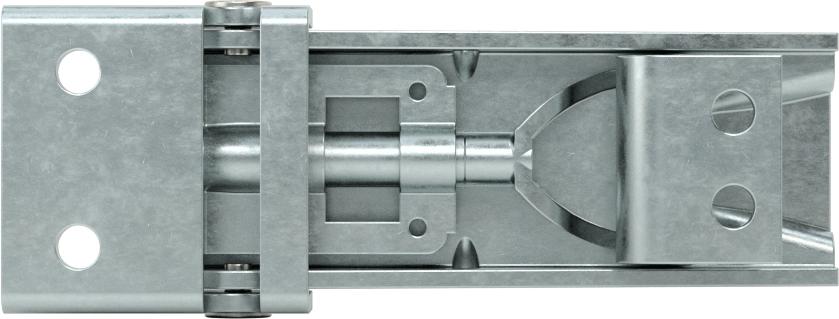

Ayarlanabilir Tutamaklı Çekme Mandalı, Çinko Kaplı Çelik

Ayarlanabilir Tutamaklı Çekme Mandalı, Çinko Kaplı Çelik, conta kalınlığını ve hizasızlığı telafi etmek için kilitleme mesafesini ayarlayarak bağlantı elemanlarını güvenli bir şekilde sıkıştırmayı sağlar. Bu seri, Toplam Uzunluk ve Mandır Mesafesi eksenleri başta olmak üzere, 7 varyant ile toplam 7 farklı konfigürasyon sunar. Fiyat, seçilen kombinasyona göre ₺1.808 – ₺6.698 aralığında değişir.

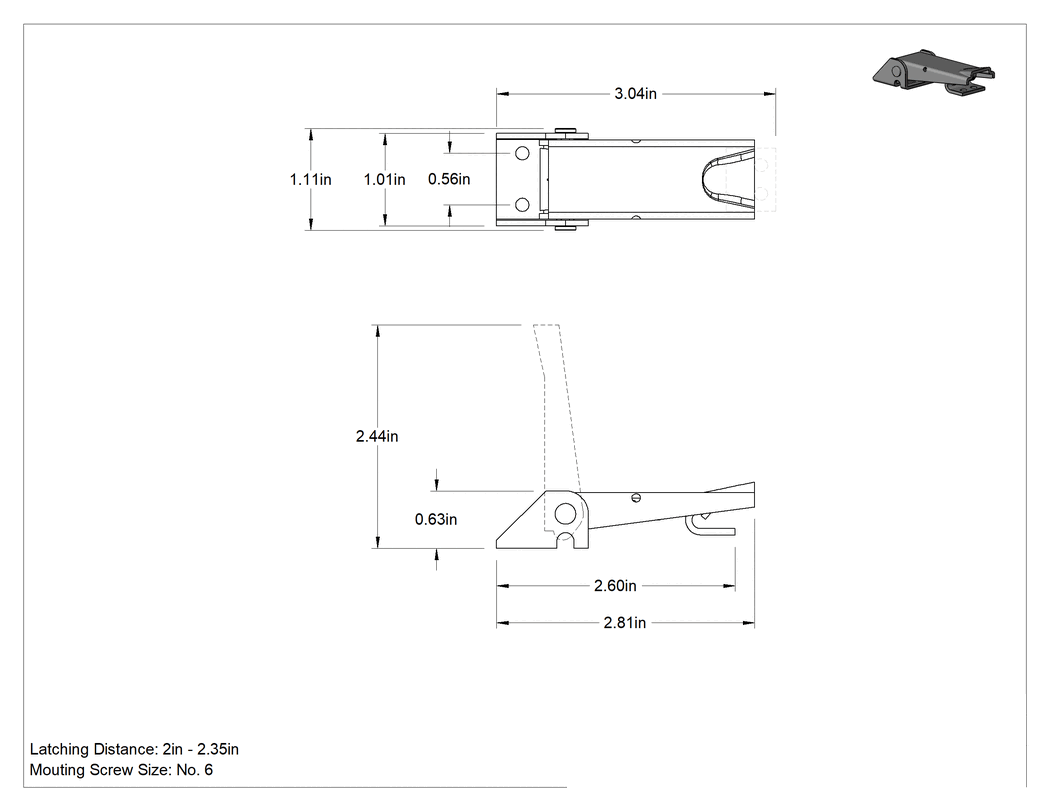

Teknik Çizim

Teknik Çizim

Toplam Uzunluk

3 1⁄16"3 1⁄8"4 1⁄4"4 1⁄2"5 3⁄16"7 1⁄16"7 1⁄4"

Mandır Mesafesi

1 5⁄16" to 2 5⁄8"1 5⁄16" to 2"1 11⁄16" to 2"1 3⁄4" to 2 3⁄8"2" to 2 5⁄16"2 1⁄2" to 3"2 3⁄4" to 3 1⁄4"

Montaj Vidası Boyutu

No. 6No. 101⁄4"

Ağırlık Kapasitesi

40 lb.200 lb.660 lb.Derecelendirilmemiştir

Çıkıntı

5⁄8"11⁄16"13⁄16"7⁄8"1 1⁄16"1 1⁄4"

Toplam Genişlik

1 1⁄16"1 1⁄8"1 5⁄16"1 9⁄16"2"3"

₺3.158 Adet

MZ-146792

Paket

Siparişe Ekle

Özellikler

Stil	B
Malzeme	Çinko Kaplı Çelik
Görünüm	Mat
Mandır Mesafesi	2" ila 2 5/16"58.7 mm / 50.8 mm
Toplam
Uzunluk	3 1/16"77.8 mm
Genişlik	1 1/8"28.6 mm
Çıkıntı	5/8"15.9 mm
Ağırlık Kapasitesi	200 lb.90.7 kg
Montaj
Tip	Vida Takma
Konum	Yüzey
Dahil Edilen Bağlantı Elemanları	Hayır
Vida Boyutu	No. 6
Çekme Mandalı Tipi	Kilitlenmeyen
Mandır Mesafesi Ayarlanabilirliği	Ayarlanabilir
Performans	Ayarlanabilir Tutamak
Sıcaklık	-29°C ila 204°C
Menşe Ülke	Çin

Açıklama

Conta kalınlığını ve hizasızlığı telafi etmek için kilitleme mesafesini ayarlayın. Kapasite, mandalın dayanabileceği maksimum kuvvet miktarıdır. Belirtilen toplam uzunluk, kilitleme plakası dahil olmak üzere, mandalın maksimum kilitleme mesafesine kadar uzatılmış halde ölçülmüştür.
