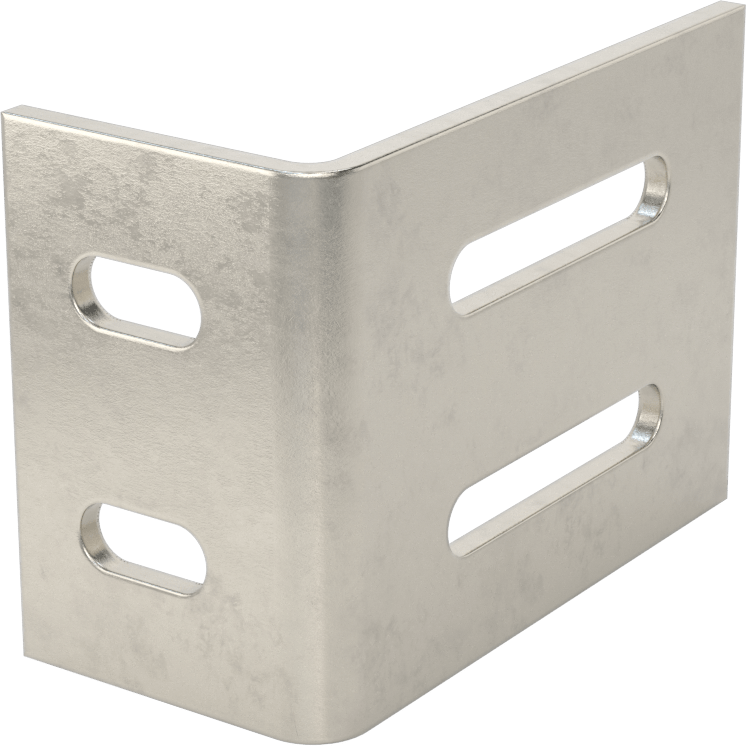

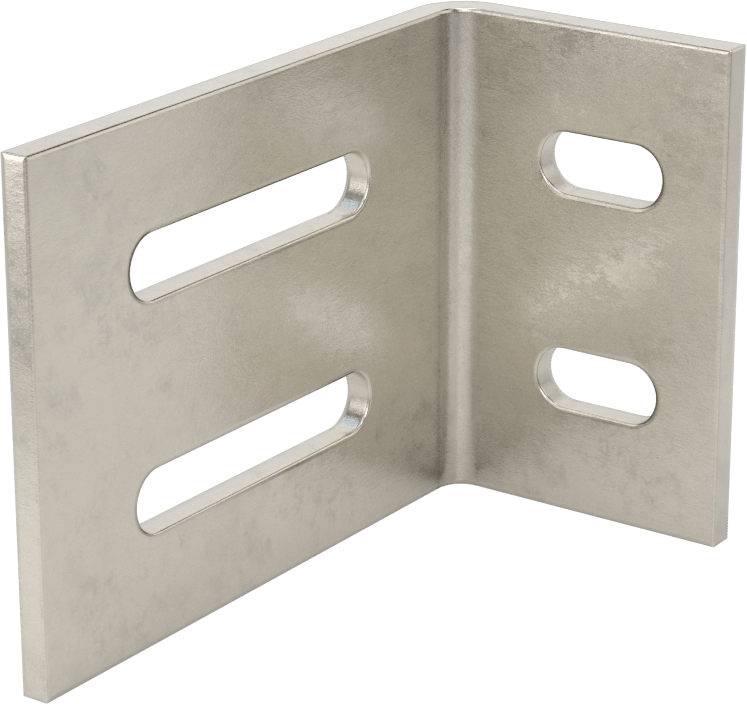

Köşe Makine Braketi

Köşe Makine Braketi, makinelere ve otomatik ekipmanlara montaj uygulamalarında sıkı boyut toleranslarını karşılayacak şekilde üretilmiş bağlantı elemanlarıdır. Bu seride Vida Boyutu ve Uzunluk gibi eksen seçenekleriyle 6 varyant listelenmiştir. Fiyat, seçilen kombinasyona göre ₺1.966 – ₺5.078 aralığında değişir.

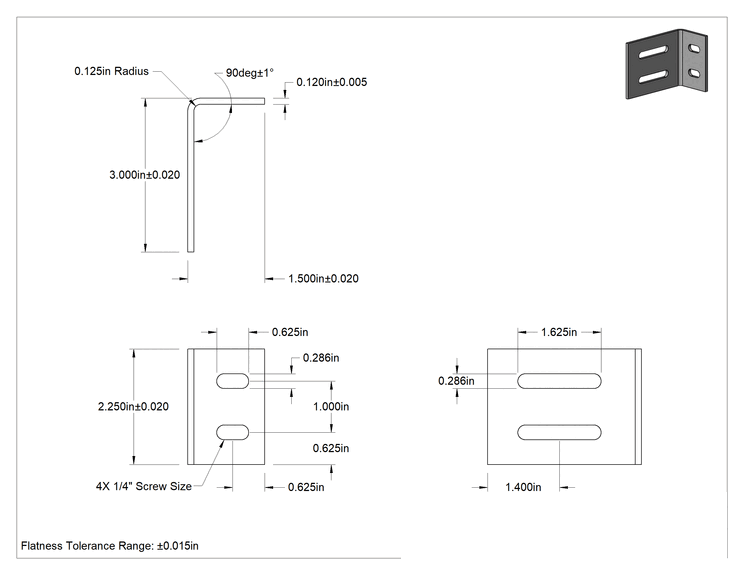

Teknik Çizim

Teknik Çizim

Vida Boyutu

1⁄4"3⁄8"1⁄2"M6M10M12

Uzunluk

40 mm, 60 mm, 80 mm60 mm, 75 mm60 mm, 75 mm, 100 mm1 1⁄2", 2 1⁄4", 3"2 1⁄4", 3"3"

Kalınlık

3 mm0.12"0.25"

Köşe Yarıçapı

3.2 mm1⁄8"1⁄4"

1-19Adet₺1.966

20+Adet₺1.748

MZ-166075

Paket

Siparişe Ekle

Özellikler

Malzeme	316 Paslanmaz Çelik
Görünüm	Mat
Uzunluk
(A)	3"76.2 mm
(B)	1 1/2"38.1 mm
(C)	2 1/4"57.1 mm
Uzunluk Toleransı	-0.02" ila 0.02"0.51 mm / 0.51 mm
Kalınlık	0.12"3.05 mm
Kalınlık Toleransı	-0.005" ila 0.005"0.13 mm / 0.13 mm
Kapasite	Derecelendirilmemiştir
Açı	90°
Açı Toleransı	-1° ila 1°
Köşe Yarıçapı	1/8"3.17 mm
Düzlük Toleransı	-0.015" ila 0.015"0.38 mm / 0.38 mm
Montaj Türü	Vida Takma
Montaj
Dahil Edilen Bağlantı Elemanları	Hayır
Yuva Sayısı	4
Vida Boyutu	1/4"6.35 mm
Ölçü Birimleri	İnç
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Makinelere ve otomatik ekipmanlara montaj uygulamaları için sıkı boyut toleranslarını karşılayacak şekilde üretilmiştir.
