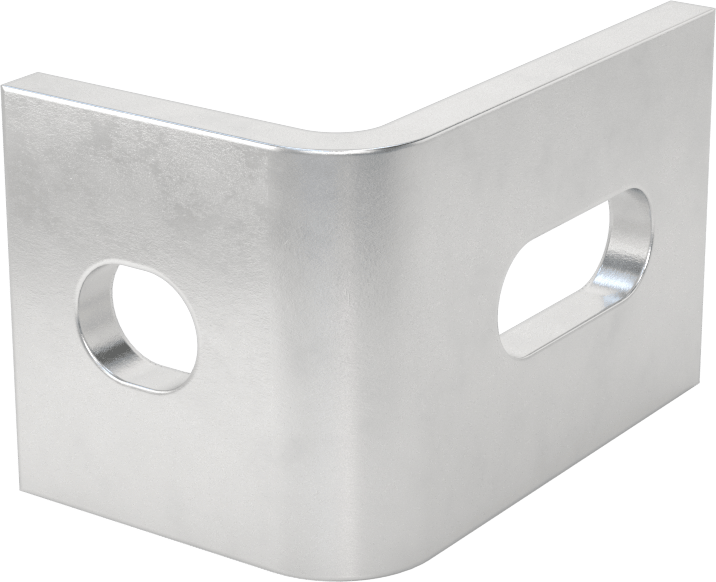

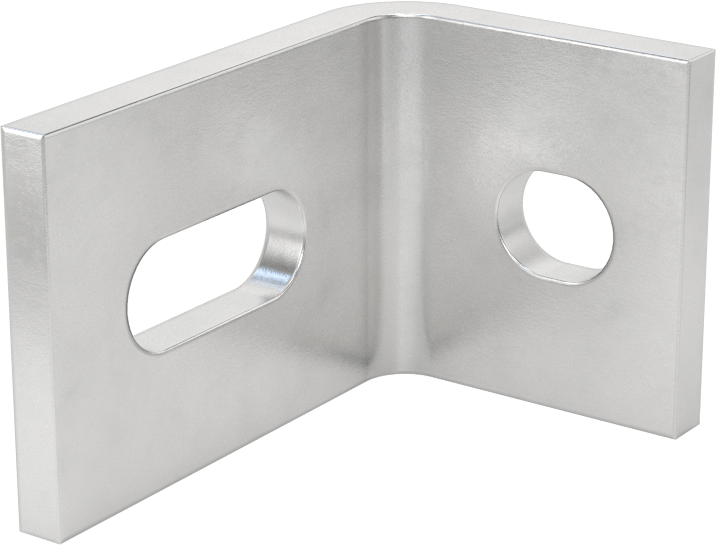

Köşe Makine Braketi

Köşe Makine Braketi, makinelerin ve otomatik ekipmanların montaj uygulamaları için sıkı boyut toleranslarını karşılayacak şekilde tasarlanmıştır. Bu seride Vida Boyutu ve Uzunluk eksenleri ile 8 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺1.538 – ₺2.770 aralığında değişir.

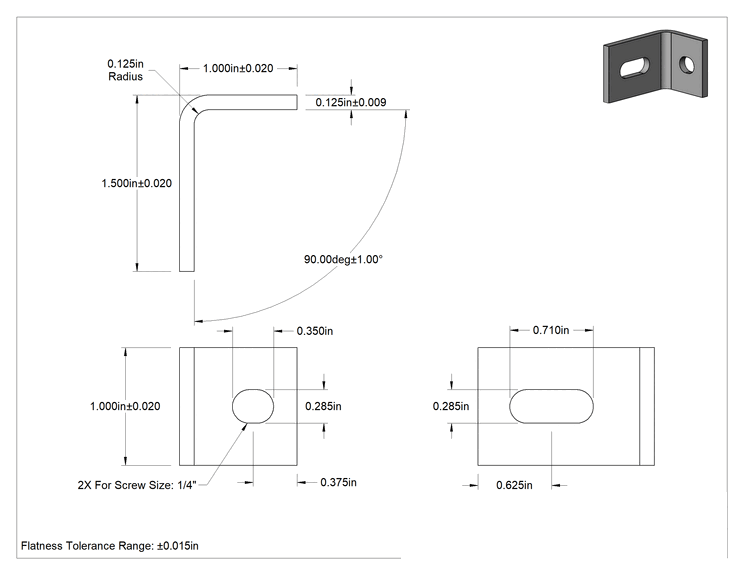

Teknik Çizim

Teknik Çizim

Vida Boyutu

1⁄4"3⁄8"1⁄2"M6M10M12

Uzunluk

30 mm, 35 mm40 mm, 50 mm50 mm, 75 mm1", 1 1⁄2"1", 1 1⁄4"1", 1 3⁄4", 2"1", 2"1 3⁄4", 2"

Kalınlık

3 mm0.125"

Köşe Yarıçapı

3.2 mm1⁄8"

1-19Adet₺1.786

20+Adet₺1.594

MZ-166103

Paket

Siparişe Ekle

Özellikler

Malzeme	6061 Alüminyum
Görünüm	Mat
Uzunluk
(A)	1 1/2"38.1 mm
(B)	1"25.4 mm
(C)	1"25.4 mm
Uzunluk Toleransı	-0.02" ila 0.02"0.51 mm / 0.51 mm
Kalınlık	0.125"3.17 mm
Kalınlık Toleransı	-0.009" ila 0.009"0.23 mm / 0.23 mm
Kapasite	Derecelendirilmemiştir
Açı	90°
Açı Toleransı	-1° ila 1°
Köşe Yarıçapı	1/8"3.17 mm
Düzlük Toleransı	-0.015" ila 0.015"0.38 mm / 0.38 mm
Montaj Türü	Vida Takma
Montaj
Dahil Edilen Bağlantı Elemanları	Evet
Yuva Sayısı	2
Vida Boyutu	1/4"6.35 mm
Ölçü Birimleri	İnç
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Makinelere ve otomatik ekipmanlara montaj uygulamaları için sıkı boyut toleranslarını karşılayacak şekilde üretilmiştir.
