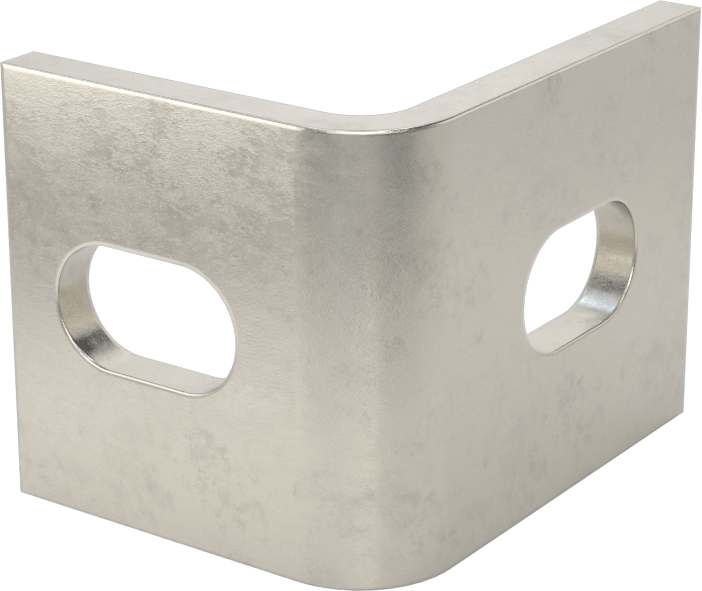

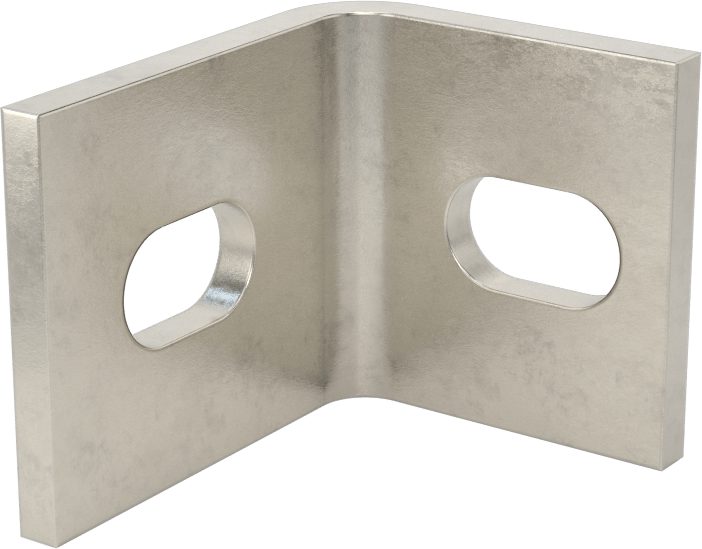

Köşe Makine Braketi

Köşe Makine Braketi, makinelerin ve otomatik ekipmanların montaj uygulamalarında sıkı boyut toleranslarını karşılayarak güvenli bağlantı sağlar. Bu sayfada Vida Boyutu ve Uzunluk kombinasyonlarıyla 6 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺1.562 – ₺2.934 aralığında değişir.

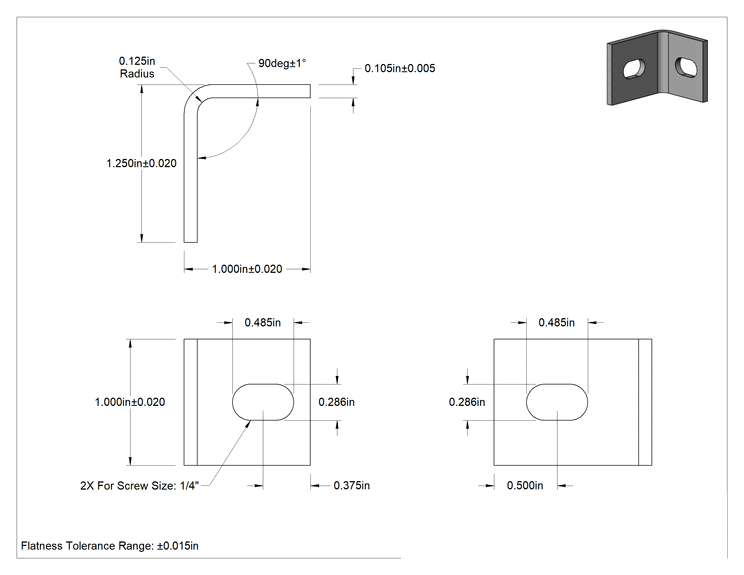

Teknik Çizim

Teknik Çizim

Vida Boyutu

1⁄4"3⁄8"1⁄2"M6M10M12

Uzunluk

30 mm, 35 mm40 mm, 50 mm50 mm, 75 mm1", 1 1⁄4"1 1⁄2", 2"2", 3"

Kalınlık

3 mm0.105"0.12"

Köşe Yarıçapı

3.2 mm1⁄8"

1-19Adet₺1.562

20+Adet₺1.402

MZ-166069

Paket

Siparişe Ekle

Özellikler

Malzeme	316 Paslanmaz Çelik
Görünüm	Mat

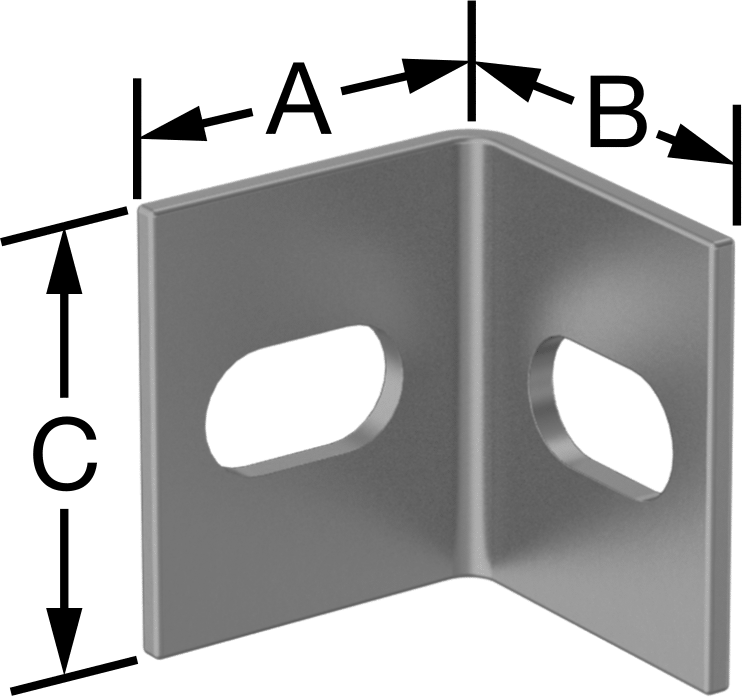

Uzunluk
(A)	1 1/4"31.8 mm
(B)	1"25.4 mm
(C)	1"25.4 mm
Uzunluk Toleransı	-0.02" ila 0.02"0.51 mm / 0.51 mm
Kalınlık	0.105"2.67 mm
Kalınlık Toleransı	-0.005" ila 0.005"0.13 mm / 0.13 mm
Kapasite	Derecelendirilmemiştir
Açı	90°
Açı Toleransı	-1° ila 1°
Köşe Yarıçapı	1/8"3.17 mm
Düzlük Toleransı	-0.015" ila 0.015"0.38 mm / 0.38 mm
Montaj Türü	Vida Takma
Montaj
Dahil Edilen Bağlantı Elemanları	Hayır
Yuva Sayısı	2
Vida Boyutu	1/4"6.35 mm
Ölçü Birimleri	İnç
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Makinelere ve otomatik ekipmanlara montaj uygulamaları için sıkı boyut toleranslarını karşılayacak şekilde üretilmiştir.
