Köşe Makine Braketi, Kendin Yap, 6061 Alüminyum

Köşe Makine Braketi, makine ve otomatik ekipman montajları için sıkı boyut toleranslarına uygun şekilde üretilmiş bir bağlantı elemanıdır. Bu sayfada Uzunluk, Kalınlık ve Köşe Yarıçapı eksenlerinde toplam 11 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺1.436 – ₺2.978 aralığında değişir.

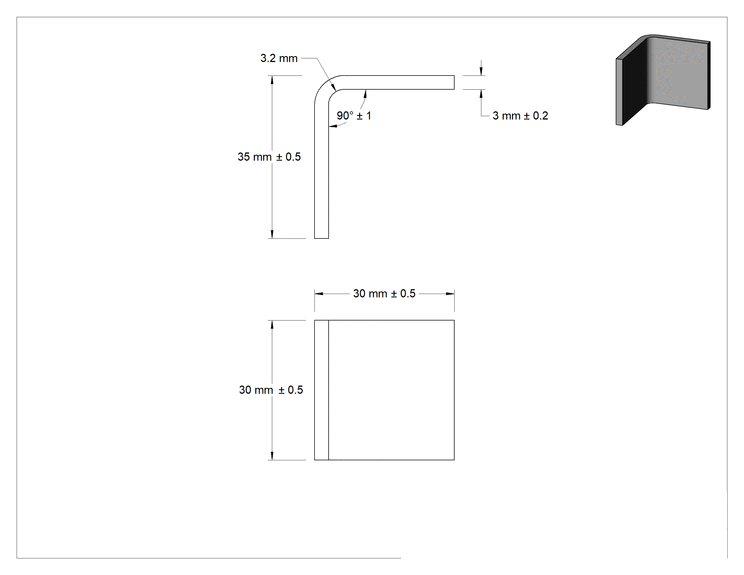

Teknik Çizim

Teknik Çizim

Uzunluk

30 mm, 35 mm40 mm, 50 mm40 mm, 50 mm, 80 mm50 mm, 60 mm, 100 mm50 mm, 60 mm, 75 mm50 mm, 75 mm1", 1 1⁄2"1", 1 1⁄4"1", 1 3⁄4", 2"1 3⁄4", 2"2", 2 1⁄2"

Kalınlık

3 mm0.125"

Köşe Yarıçapı

3.2 mm1⁄8"

1-19Adet₺1.592

20+Adet₺1.430

MZ-166086

Paket

Siparişe Ekle

Özellikler

Malzeme	6061 Alüminyum
Görünüm	Mat
Uzunluk
(A)	35mm
(B)	30mm
(C)	30mm
Uzunluk Toleransı	-0.5mm ila 0.5mm
Kalınlık	3mm
Kalınlık Toleransı	-0.2mm ila 0.2mm
Kapasite	Derecelendirilmemiştir
Açı	90°
Açı Toleransı	-1° ila 1°
Köşe Yarıçapı	3.2mm
Düzlük Toleransı	-0.38mm ila 0.38mm
Montaj Türü	Vida Takma, Kaynaklı
Ölçü Birimleri	Metrik
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Makine delikleri ve yuvaları veya yerinde kaynaklayın. Bu braketler, makinelere ve otomatik ekipmanlara montaj uygulamaları için sıkı boyut toleranslarını karşılayacak şekilde üretilmiştir.
