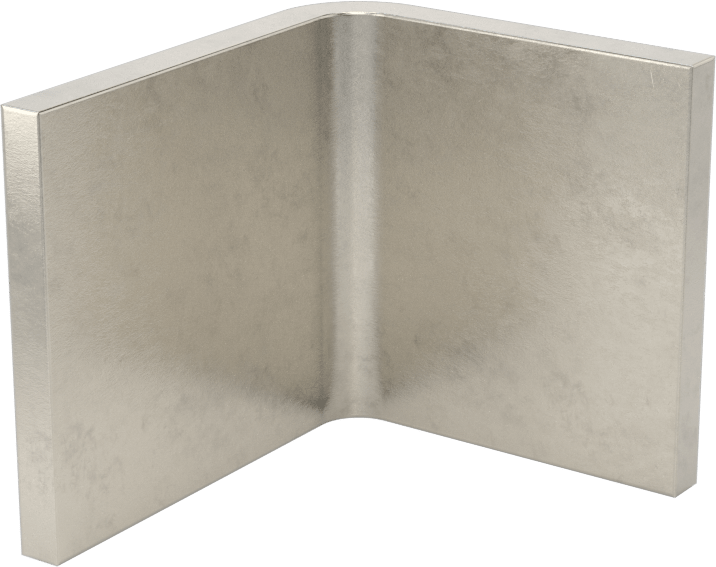

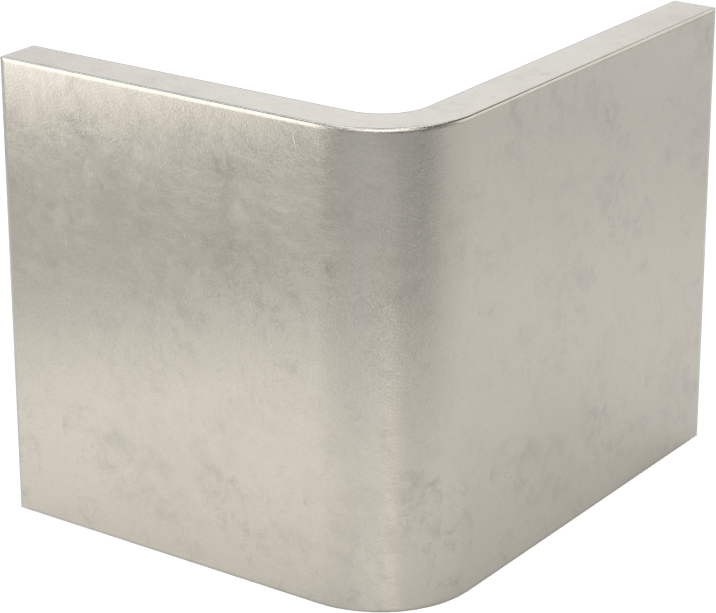

Köşe Makine Braketi, Kendin Yap, 316 Paslanmaz Çelik

Köşe Makine Braketi, Kendin Yap, 316 Paslanmaz Çelik, makinelere ve otomatik ekipmanlara montaj uygulamaları için sıkı boyut toleranslarında delik ve yuvalar oluşturarak kullanılır. Bu ürünler ailesi, Uzunluk ve Kalınlık gibi eksen seçenekleriyle 11 varyant sunar. Fiyat, seçilen kombinasyona göre ₺1.448 – ₺3.830 aralığında değişir.

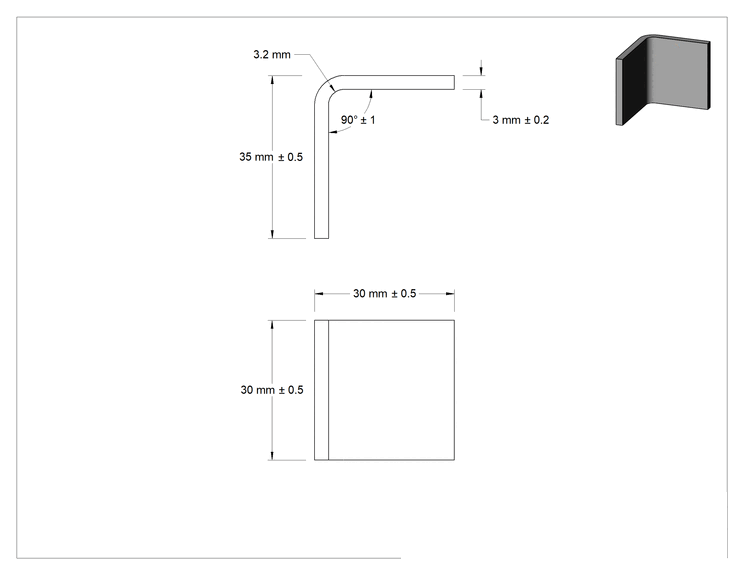

Teknik Çizim

Teknik Çizim

Uzunluk

30 mm, 35 mm40 mm, 50 mm40 mm, 60 mm, 80 mm50 mm, 75 mm60 mm, 75 mm1", 1 1⁄4"1", 2"1 1⁄2", 2 1⁄4", 3"1 1⁄2", 2"2", 3"2 1⁄4", 3"

Kalınlık

3 mm0.105"0.12"

Köşe Yarıçapı

3.2 mm1⁄8"

1-19Adet₺1.448

20+Adet₺1.298

MZ-166064

Paket

Siparişe Ekle

Özellikler

Malzeme	316 Paslanmaz Çelik
Görünüm	Mat
Uzunluk
(A)	35mm
(B)	30mm
(C)	30mm
Uzunluk Toleransı	-0.5mm ila 0.5mm
Kalınlık	3mm
Kalınlık Toleransı	-0.2mm ila 0.2mm
Kapasite	Derecelendirilmemiştir
Açı	90°
Açı Toleransı	-1° ila 1°
Köşe Yarıçapı	3.2mm
Düzlük Toleransı	-0.38mm ila 0.38mm
Montaj Türü	Vida Takma, Kaynaklı
Ölçü Birimleri	Metrik
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Makine delikleri ve yuvaları veya yerinde kaynaklayın. Bu braketler, makinelere ve otomatik ekipmanlara montaj uygulamaları için sıkı boyut toleranslarını karşılayacak şekilde üretilmiştir.
