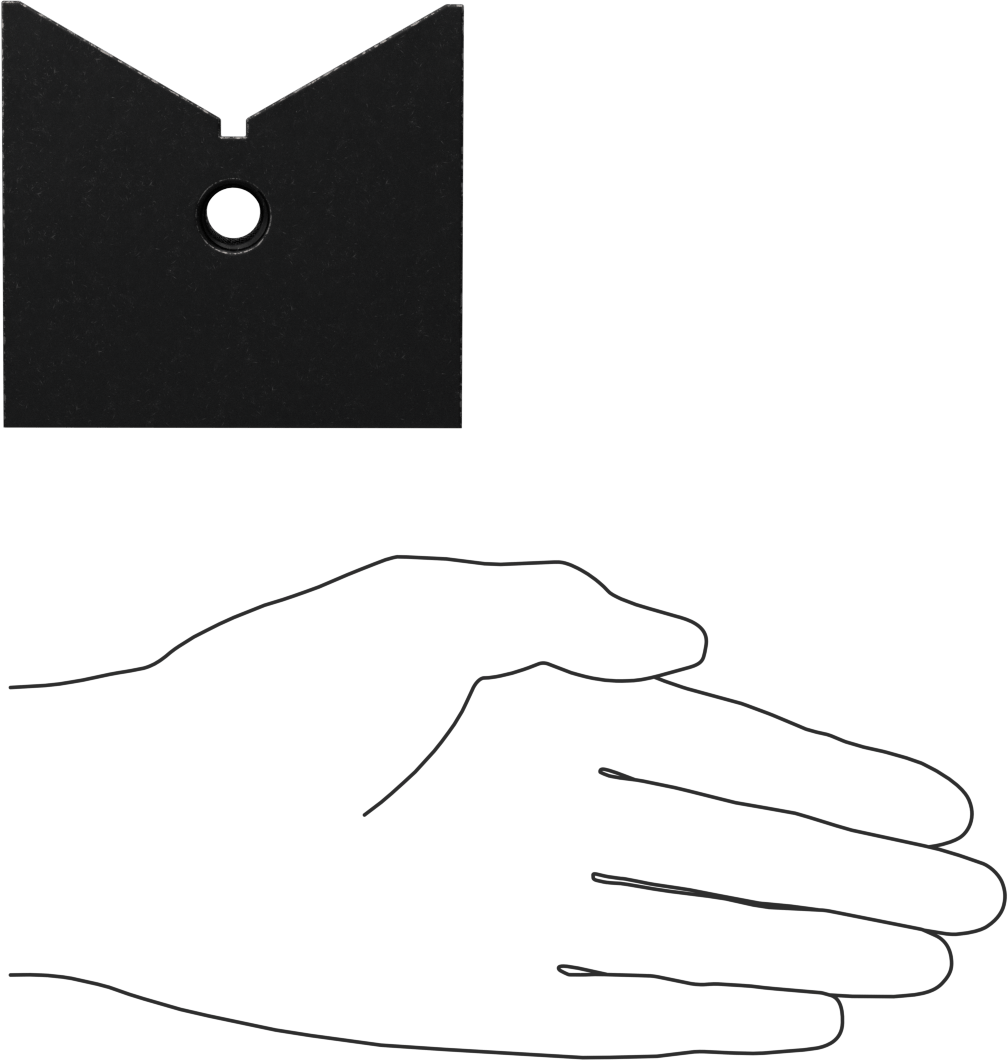

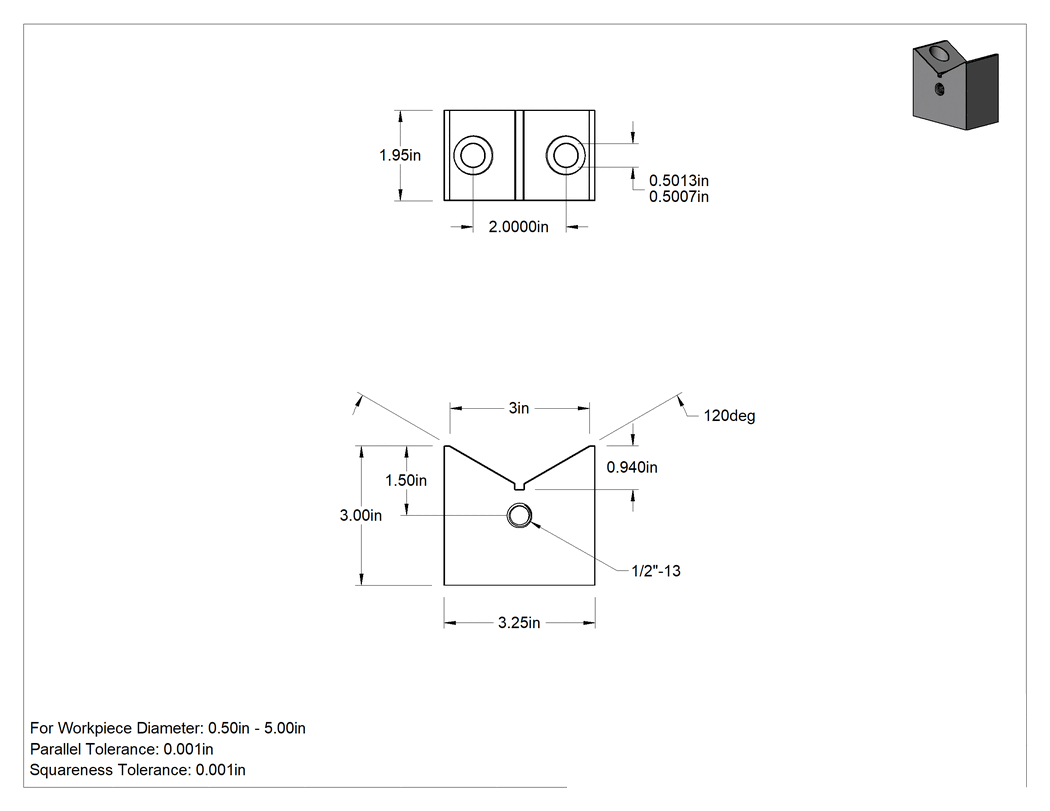

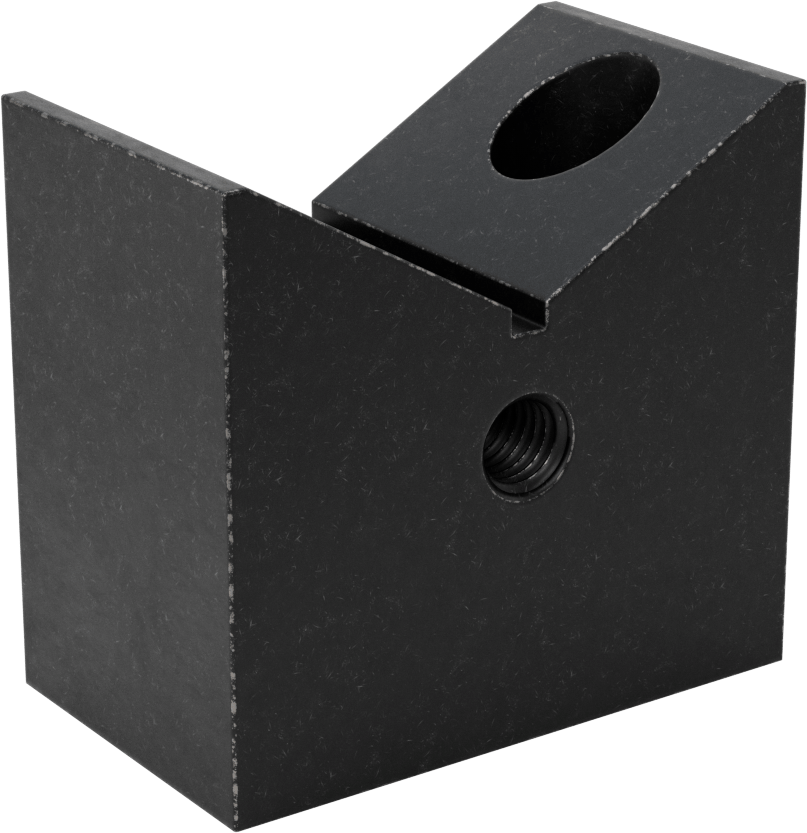

Izgara Fikstürleri için Hassas Konumlandırmalı V-Blok, Dikey Montaj
2 varyant (V Genişlik, Genişlik); ₺200.000 – ₺249.250
Izgara Fikstürleri için Hassas Konumlandırmalı V-Blok, Dikey Montaj, hassas burçları sayesinde çelikten üretilmiş bu blokları plakalara ve ızgara sabitlemelerine nokta hassasiyetinde sıkıştırmanıza olanak tanır. Bu seri, V Genişlik ve Yükseklik eksenlerinde farklı seçenekler sunar; toplam 2 varyant mevcuttur. Fiyat, seçilen kombinasyona göre ₺200.000 – ₺249.250 aralığında değişir.
Özellikler
| Montaj Türü | Dikey Montaj |
| Montaj Delikleri | |
| Adet | 2 |
| Vida Boyutu | 1/2"12.7 mm |
| Stil | Gevşek Delik |
| Satış Adı | Bireysel |
| V-Blok Tipi | Standart |
| İş Parçası Çapı İçin | |
| Minimum | 1/2"12.7 mm |
| Maksimum | 5"12.70 cm |
| Uzunluk | 2"50.8 mm |
| Genişlik | 3 1/4"82.5 mm |
| Yükseklik | 3"76.2 mm |
| V Açısı | 120° |
| V Derinliği | 1"25.4 mm |
| V Genişlik | 3"76.2 mm |
| Geçiş Delikleri | |
| Adet | 1 |
| Diş Boyutu | 1/2"-1312.7 mm |
| Tip | Dişli |
| Tolerans | |
| Düzgünlük | 0.001"0.03 mm |
| Paralellik | 0.001"0.03 mm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Malzeme | Siyah Oksit Çelik |
| İşlenebilir | Hayır |
| İçerir | Burçlar |
| Performans | Hassas Konumlandırma |
| Menşe Ülke | Amerika Birleşik Devletleri |
| İlgili Ürün | Hassas Omuz Vidaları |
Açıklama
Her montaj deliğinin içindeki hassas burç, bu V-blokları plakalara, kolonlara ve diğer ızgara sabitlemelerine nokta hassasiyetinde sıkıştırmanıza yardımcı olur. Geçiş delikleri, merkezden merkeze 2" aralıklı endüstri standardı 1/2"-13 dişli deliklerle uyumludur. Çelikten üretilen bu bloklar, ortalanmış bir oluk ve dikdörtgen yüzler için sıkı toleranslara göre taşlanmıştır. Çökmelere ve aşınmaya dayanacak şekilde sertleştirilmişlerdir, böylece zamanla şekillerini korurlar. Siyah oksit kaplama, korozyonu önlemeye yardımcı olur.
Dikey Montaj—Dikey montajlı V-bloklar, havşa açılmış deliklere sahiptir, böylece bunları hassas omuzlu vidalarla (ayrı satılır) fikstürünüze takabilirsiniz. Vidaların omuz çapı toleransı 0.0004" olup, blokların kaymasını önleyen sıkı bir oturuş sağlar.
