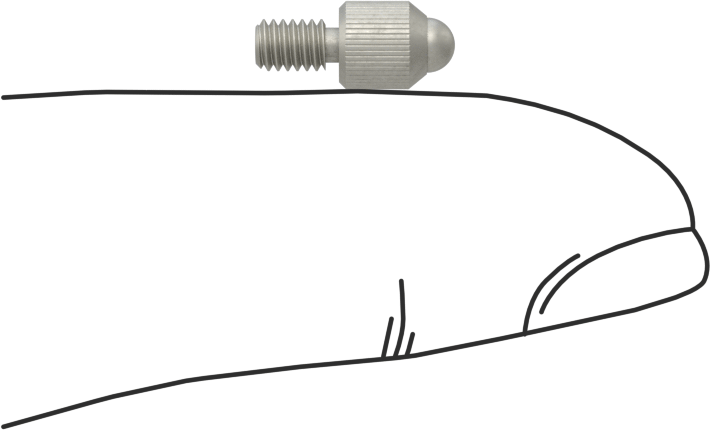

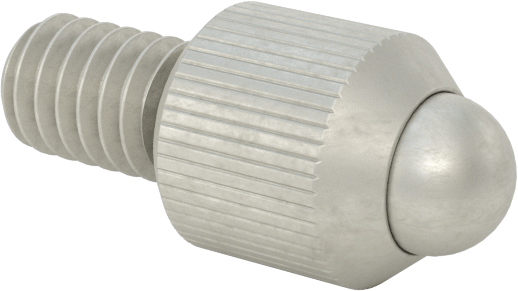

Piston Varyans Göstergeleri için Temas Noktaları

Piston Varyans Göstergeleri için Temas Noktaları, AGD standartlarına uygun göstergelerle uyumlu olup girinti ve düz yüzey ölçümlerinde kullanılır. Temas Noktası Türü ekseninde bilye, çan, düğme ve bıçak gibi 13 seçenekle 94 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺566 – ₺17.210 aralığında değişir.

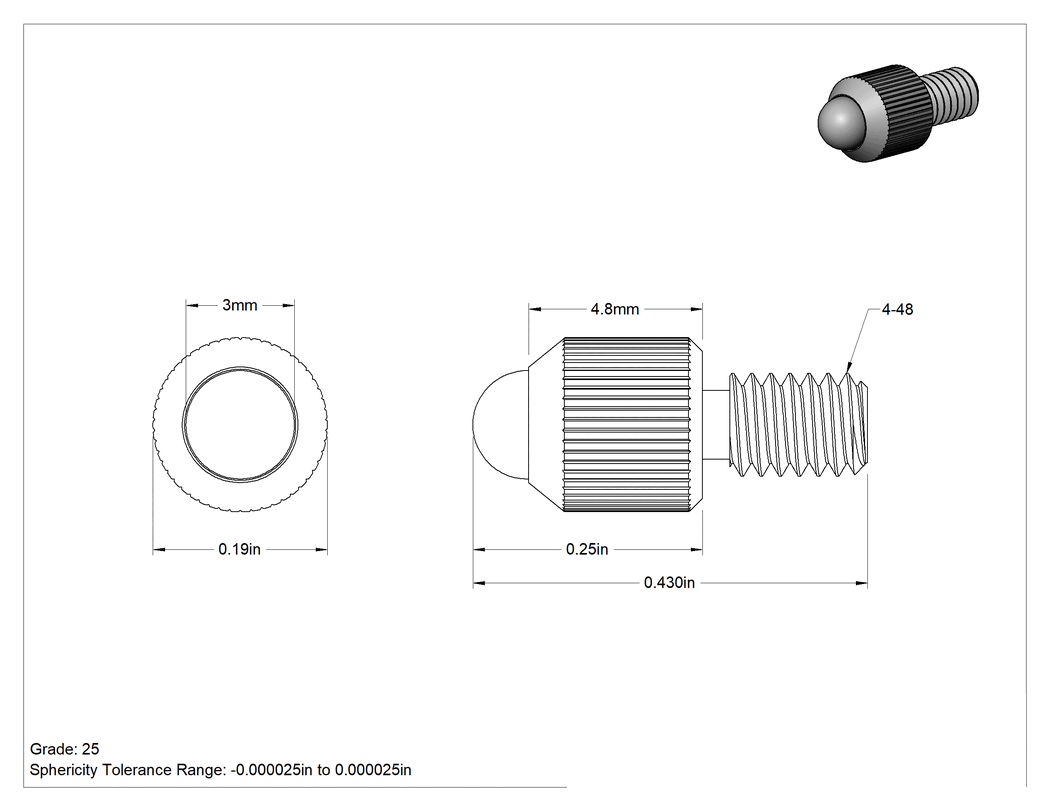

Teknik Çizim

Teknik Çizim

Montaj Dişi Boyutu

4-48M2.5 × 0.45 mm

Temas Noktası Türü

BilyeÇanKıvrımlı İğneDüğmeKonikDüzBıçakİğneYarıçapRuloDarbe Emici YarıçapGeniş BilyeGeniş Düz

Çap

3 mm4 mm-0.015"0.031"0.046"0.062"1⁄16"0.078"0.093"1⁄8"0.156"0.187"3⁄16"0.19"0.2"0.218"7⁄32"1⁄4"0.281"0.29"0.312"0.343"3⁄8"0.437"1⁄2"0.562"5⁄8"3⁄4"1"2"

Uzunluk

0.093"3⁄32"0.1"0.112"1⁄8"0.16"1⁄4"0.3"0.355"3⁄8"0.38"0.4"13⁄32"0.41"7⁄16"0.485"1⁄2"0.51"0.54"0.6"5⁄8"0.71"3⁄4"0.76"0.8"13⁄16"0.83"1"1 1⁄4"1.3"1 1⁄2"2"3"4"

Malzeme

Siyah Oksit ÇelikKarbürKrom Kaplı ÇelikYakutPaslanmaz ÇelikÇelik

₺3.190 Adet

MZ-146317

Paket

Siparişe Ekle

Özellikler

Gösterge için Tip	Piston
Temas Noktası Türü	Bilye
Malzeme	Karbür
Çap	3 mm
Uzunluk	1/4"6.35 mm
Hassas Bilye Sınıfı	25
Küresellik Toleransı	-0.000025" ila 0.000025"0.00 mm / 0.00 mm
Montaj Dişi
Cins	Erkek
Boyut	4-48
Gövde Malzemesi	Paslanmaz Çelik
Kadran Göstergesi Boyutu için	AGD Grup 0, AGD Grup 1, AGD Grup 2, AGD Grup 3, AGD Grup 4
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Bu temas noktaları, AGD standartlarına uygun göstergelerle uyumludur. Çoğu pistonlu gösterge, AGD Grupları 0, 1, 2, 3 veya 4'te sınıflandırılır.

Bilyalı Temas Noktaları — Bilyalı temas noktaları, girintileri ölçmek içindir. Düz yüzeyleri ölçmek için de kullanılabilirler.
