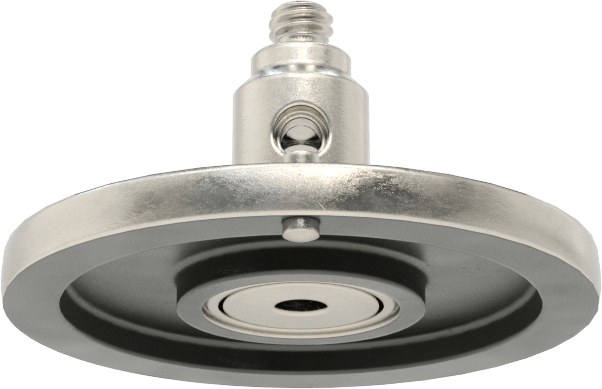

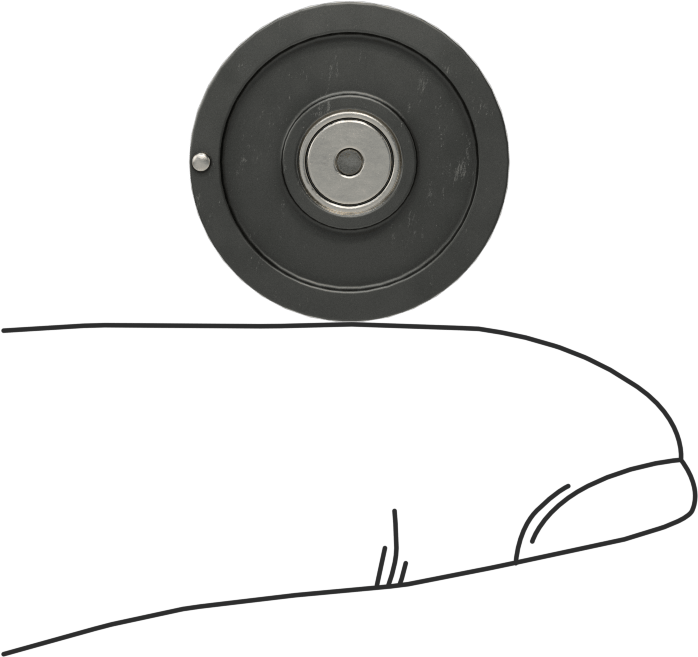

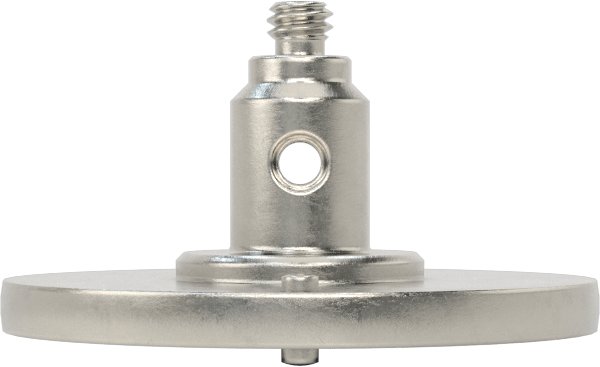

Renishaw Prob İğnesi, Disk
2 varyant (Uç Çapı, Üretici Model Numarası); fiyat ₺18.024
Renishaw Prob İğnesi, Disk, koordinat ölçüm makinelerinde alt kesik ve oluk gibi dar alanlardaki geometrik özellikleri hassas biçimde ölçmek için kullanılır. Bu ailede Uç Çapı ekseninde 2 varyant sunulur. Tüm varyantlarda fiyat ₺18.024.

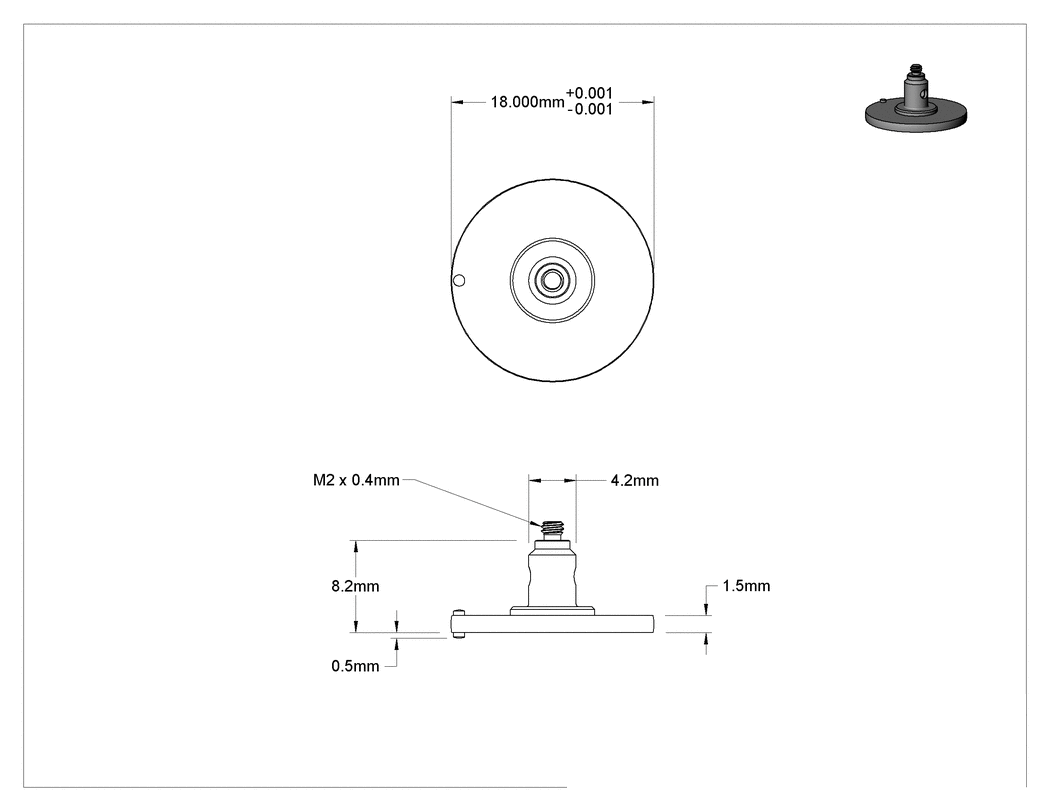

Özellikler
| Kullanılacağı Yer | Oluklar, Alt Kesimler |
| Uç | |
| Çap | 18 mm |
| Kalınlık | 1.5 mm |
| Malzeme | Yüksek Karbonlu Çelik |
| Uç Çapı Toleransı | -0.001 mm ila 0.001 mm |
| Kalem Ucu Şekli | Disk |
| Montaj Dişi | |
| Boyut | M2 × 0.4 mm |
| Cins | Erkek |
| Toplam Uzunluk | 8.2 mm |
| Mil Çapı | 4.2 mm |
| Makara Bilye Çıkıntısı | 0.5 mm |
| Malzeme | |
| Mil | Paslanmaz Çelik |
| Gövde | Paslanmaz Çelik |
| Özellikler | Roller Ball |
| Üretici | Renishaw |
| Üretici Model Numarası | A-5000-7809 |
| Menşe Ülke | Birleşik Krallık |
Açıklama
Bu Renishaw prob uçlarını, diğer prob uçları için çok dar olan alt kesiklere ve oluklara yerleştirin. Diskin kenarı iş parçanıza dokunduğunda, bu prob uçları koordinat ölçüm makinesi (CMM) probunuzu tetikleyerek bir sinyal gönderir ve geometrik özellikleri ölçer. Disk, tıpkı bir top probu gibi tamamen yuvarlaktır, bu nedenle bu problar iş parçanıza aynı hassasiyetle temas eder. Ancak, top probları kadar çok yönde ölçüm yapamazlar. Alan dar olduğunda, deliklerin içindeki özellikleri incelemek için yıldız problarına harika bir alternatiftir. Hem dokunmatik tetiklemeli hem de taramalı problarla çalışırlar.
Rulo Bilye—Rulo bilyeli problar, bir oluğun genişliğini ölçebilir. Rulo bilyeler, diskin üstüne ve altına bir temas yüzeyi ekleyerek daha fazla yönde ölçüm yapılmasını sağlar.
