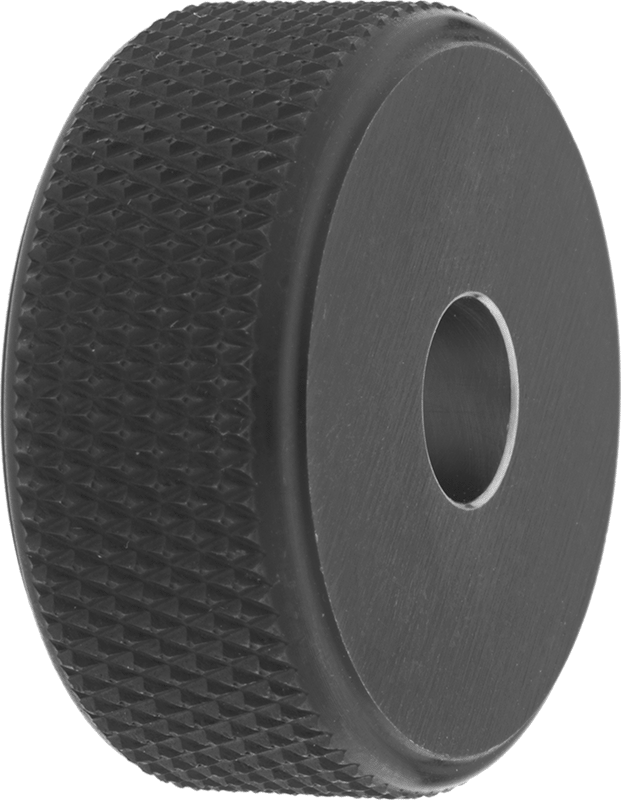

Dış Çaplar için Halka Mastarı, Sınıf Z

Dış Çaplar için Halka Mastarı, Sınıf Z, silindirik nesnelerin dış çapını go/no-go prensibiyle kontrol ederek tolerans sınırları içinde olup olmadığını belirler. Bu aile, Ölçek Boyutu ekseninde 8 varyant sunar. Fiyat, seçilen kombinasyona göre ₺29.014 – ₺58.706 aralığında değişir.

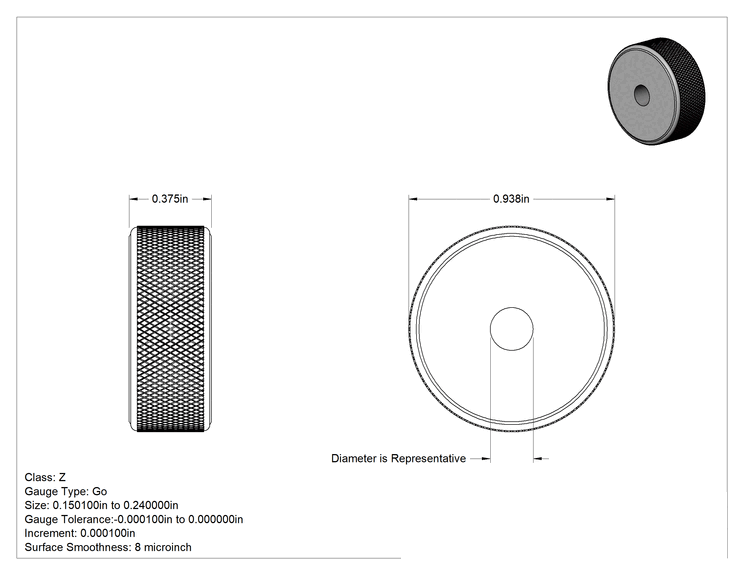

Teknik Çizim

Teknik Çizim

Ölçek Boyutu

0.1501" to 0.2400", 0.2375"0.2401" to 0.3650", 0.2450", 0.2525", 0.2600", 0.2675", 0.2750", 0.2825", 0.2900", 0.2975", 0.3050", 0.3125", 0.3200", 0.3275", 0.3350"0.3651" to 0.5100", 0.3725", 0.3800", 0.3875", 0.3950", 0.4025", 0.4100", 0.4175", 0.4250", 0.4325", 0.4353", 0.4400", 0.4475", 0.4550", 0.4625", 0.4700", 0.4775", 0.4850", 0.4925", 0.4978", 0.5000", 0.5020", 0.5075"0.5101" to 0.8250", 0.5225", 0.5350", 0.5475", 0.5600", 0.5725", 0.5850", 0.5975", 0.6100", 0.6225", 0.6250", 0.6300", 0.6350", 0.6475", 0.6725", 0.6850", 0.6975", 0.7100", 0.7225", 0.7350", 0.7475", 0.7500", 0.7502", 0.7600", 0.7725", 0.7850", 0.7975", 0.8100", 0.8225"0.8251" to 1.1350", 1.0000"1.1351" ila 1.5100"1.5101" ila 2.0100"2.0101" ila 2.5100"

₺33.546 Adet

MZ-163437

Paket

Siparişe Ekle

Özellikler

Boyut Seçin	0.1501" ila 0.2400"3.81 mm / 6.10 mm
Artış	0.0001"0.00 mm
Yüzey Pürüzsüzlüğü (RMS)	8 microinch
Sınıf	Z
Sertlik	Rockwell C60
Malzeme	Alet Çeliği
Ölçek Toleransı	-0.0001" ila 0"0.00 mm / 0.00 mm
Ölçü Tipi	Go
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Miltlerin, çubukların ve diğer silindirik nesnelerin dış çapını kontrol ederek tolerans sınırları içinde olup olmadıklarını belirleyin.

Parçanız go kalıbından geçebiliyor ancak no-go kalıbından geçemiyorsa, tolerans sınırları içindedir.

Go Ölçüleri azami dış çapı kontrol eder.
