Dış Çaplar için Halka Geçmez Mastarı, Sınıf Z

Dış Çaplar için Halka Geçmez Mastarı, Sınıf Z, mil ve çubuk gibi silindirik parçaların dış çapını go/no-go prensibiyle tolerans sınırları içinde olup olmadığını kontrol eder. Bu sayfada Ölçek Boyutu ekseninde farklı seçenekler sunan 8 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺29.014 – ₺58.706 aralığında değişir.

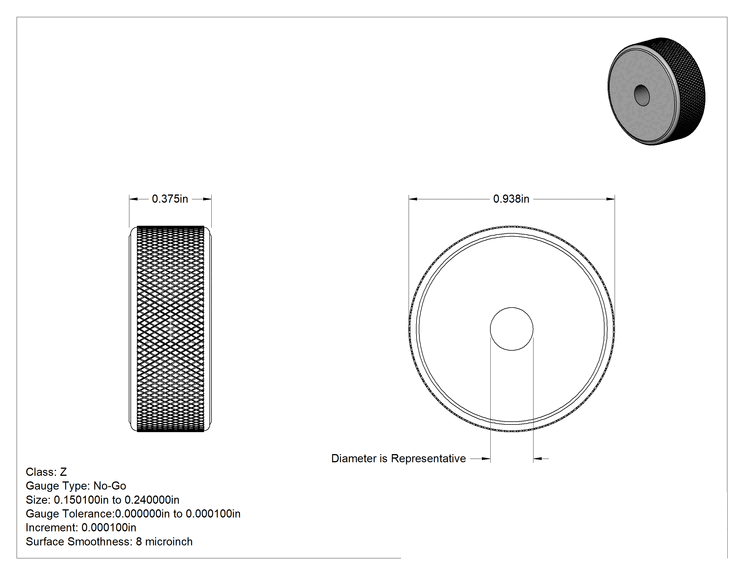

Teknik Çizim

Teknik Çizim

Ölçek Boyutu

0.1501" ila 0.2400"0.2401" to 0.3650", 0.2480"0.3651" to 0.5100", 0.4353", 0.4978", 0.5020"0.5101" to 0.8250", 0.6250", 0.7500"0.8251" to 1.1350", 1.0000"1.1351" ila 1.5100"1.5101" ila 2.0100"2.0101" ila 2.5100"

₺33.546 Adet

MZ-163496

Paket

Siparişe Ekle

Özellikler

Boyut Seçin	0.1501" ila 0.2400"3.81 mm / 6.10 mm
Artış	0.0001"0.00 mm
Yüzey Pürüzsüzlüğü (RMS)	8 microinch
Sınıf	Z
Sertlik	Rockwell C60
Malzeme	Alet Çeliği
Ölçek Toleransı	0" ila 0.0001"0.00 mm / 0.00 mm
Ölçü Tipi	No-Go
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Miltlerin, çubukların ve diğer silindirik nesnelerin dış çapını kontrol ederek tolerans sınırları içinde olup olmadıklarını belirleyin.

Parçanız go kalıbından geçebiliyor ancak no-go kalıbından geçemiyorsa, tolerans sınırları içindedir.

No-go ölçerler, minimum dış çapı kontrol eder.
