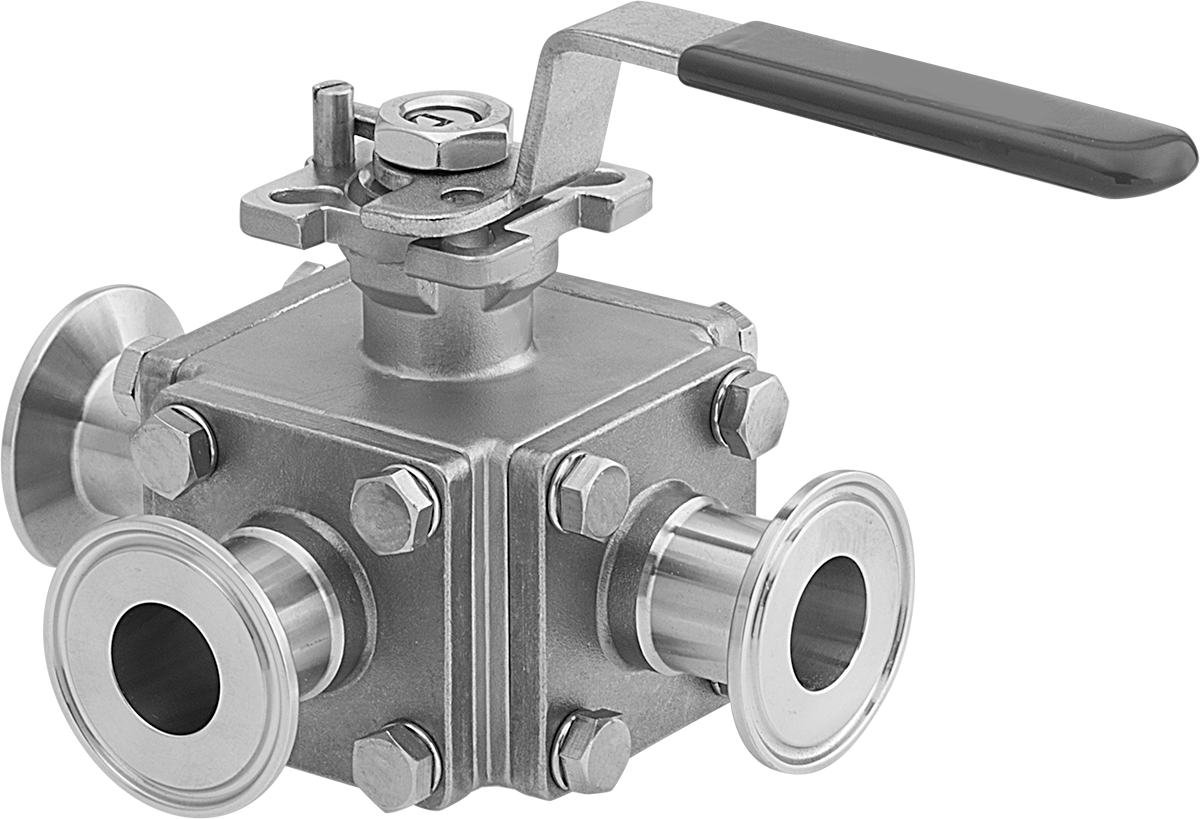

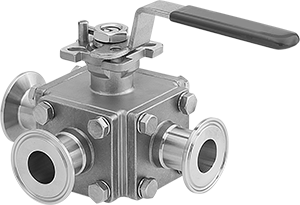

Hızlı Kelepçeli Bağlantı Parçaları ile Yönlendirme Vanası, Yiyecek ve İçecek için, L-Desenli Akış
5 varyant (İç Çap, Dış Çap); ₺71.118 – ₺278.214
Hızlı Kelepçeli Bağlantı Parçaları ile Yönlendirme Vanası, gıda ve içecek uygulamalarında hijyenik hızlı kelepçe bağlantıları sayesinde kolay sökülerek temizlenebilir ve bağlantı noktaları arasındaki L-desenli akışı yönlendirir. Bu ailede 5 varyant bulunur; seçim Sıcaklıktaki Maksimum Basınç ve Akış Katsayısı (Cv) eksenlerinde farklı seçenekler sunar. Fiyat, seçilen kombinasyona göre ₺71.118 – ₺278.214 aralığında değişir.
Özellikler
| Saptırma Vanası Akış Şeması | L-Deseni |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Giriş Bağlantısı Konumu | Yan |
| Çıkış Bağlantısı Konumu | Yan |
| Çıkış Bağlantısı Konumu | Yan |
| Bağlantı Elemanı Bağlantısı | Hızlı Kelepçe |
| Bağlantı Elemanı Bağlantısı | Hızlı Kelepçe |
| Bağlantı Elemanı Bağlantısı | Hızlı Kelepçe |
| Boru için | |
| İç Çap | 3/8"9.52 mm |
| Dış Çap | 1/2"12.7 mm |
| Akış Kesme | Hayır |
| Sap Stili | Kol |
| Bağlantı Noktası Türü | Dolu |
| Akış Katsayısı (Cv) | 3.5 |
| Sıcaklıktaki Maksimum Basınç | 1,000 psi @ 150° F69 bar @ 66°C |
| Valf Tipi | Bilye |
| Sıcaklık Aralığı | -18°C ila 149°C |
| Vakum Değeri | Derecelendirilmemiştir |
| Conta Malzemesi | PTFE |
| Uç-Uç Uzunluğu | 4 5/8"11.75 cm |
| Birlikte Kullanım | İçecek, Gıda |
| Toplam | |
| Yükseklik | 4 5/16"10.95 cm |
| Uzunluk | 7 3/16"18.26 cm |
| O-Ring Malzemesi | Floroelastomer |
| Koltuk Malzemesi | PTFE |
| Ambalaj Malzemesi | PTFE |
| Montaj Konumu | Herhangi Bir Açı, Yatay, Dikey |
| Çalıştırma | Manuel |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlanır | Boru |
| Çevre | Yiyecek ve İçecek |
| Bağlantı Tipi | Konektör |
| Akış Ayar Konum Sayısı | 3 |
| Bağlantı Noktalarının Sayısı | 3 |
| Şekil | T-Parçası |
| Valf İşlevi | Yönlendirme |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Tayvan |
Açıklama
Sık temizlik gerektiren sistemlerde kolay sökme için hijyenik hızlı kelepçe bağlantılarına sahip olan bu vanalar, genellikle gıda ve içecek uygulamalarında bağlantı noktaları arasındaki akışı yönlendirmek için kullanılır. Herhangi bir bağlantı noktası giriş veya çıkış olarak kullanılabilir. Vanalar akışı kesemez. Mükemmel korozyon direnci için tümünün gövdesi 316 paslanmaz çeliktir. Tam geçişli oldukları için akışı kısıtlamazlar.

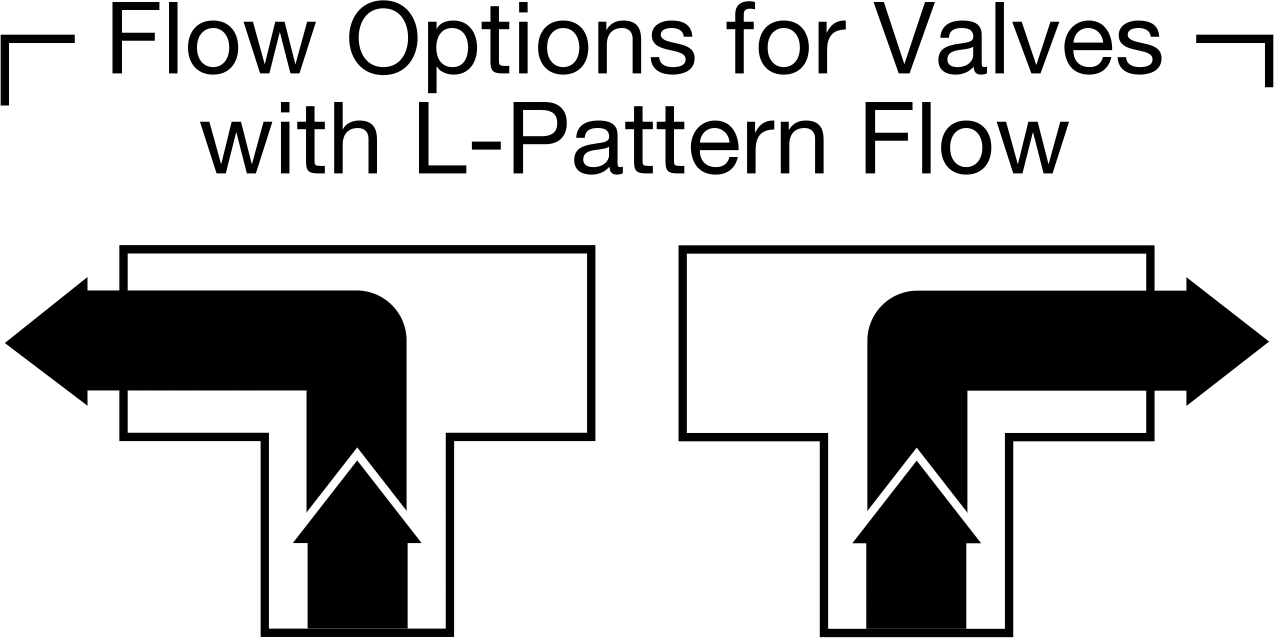

L-Desenli Akış — L-desenli akışa sahip vanalar, akışı giriş portundan her iki çıkış portuna da yönlendirebilir.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
