Gıda ve İçecek için Hava Tahrikli Yön Değiştirme Valfi, Çift Etkili
5 varyant (Akış Katsayısı (Cv)); ₺195.164 – ₺465.584
Gıda ve İçecek için Hava Tahrikli Yön Değiştirme Valfi, Çift Etkili, gıda ve içecek sistemlerinde hijyenik hızlı kelepçe bağlantıları sayesinde kolay sökülüp temizlenebilir ve basınçlı hava ile akışı yönlendirir. Bu ailede 5 varyant sunulur; Akış Katsayısı (Cv) seçenekleri 6 ile 140 arasında değişir. Fiyat, seçilen kombinasyona göre ₺195.164 – ₺465.584 aralığında değişir.
Özellikler
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bağlantı Elemanı Bağlantısı | Hızlı Kelepçe |
| Bağlantı Elemanı Bağlantısı | Hızlı Kelepçe |
| Bağlantı Elemanı Bağlantısı | Hızlı Kelepçe |
| Aktüatör | |
| Gövde Malzemesi | Alüminyum |
| Montaj Konumu | Doğrudan |
| Sıcaklık | -21°C ila 79°C |

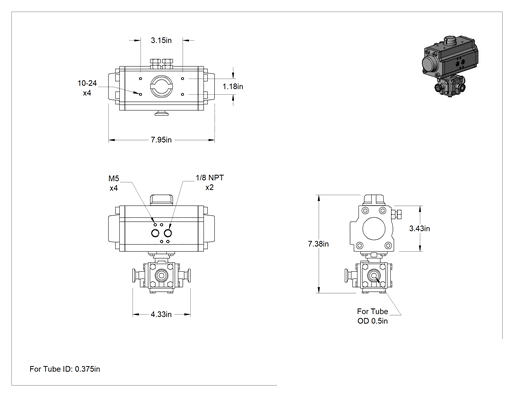

| Genişlik | 3 7/16"87.3 mm |
| Uzunluk | 7 15/16"20.16 cm |
| Tip | Çift Etkili |
| Hava Tahrik Türü | Hava-Yönlendirme/Hava-Geri Dönüş |
| Boru için | |
| İç Çap | 3/8"9.52 mm |
| Dış Çap | 1/2"12.7 mm |
| Saptırma Vanası Akış Şeması | L-Deseni |
| Akış Katsayısı (Cv) | 6 |
| Sıcaklıktaki Maksimum Basınç | 115 psi @ 120° F7.9 bar @ 49°C |
| Hava | |
| Basınç Aralığı | 80 psi ila 150 psi |
| Bağlantı | 1/8 |
| Valf Tipi | Top, Sıfır Basınç Düşüşü |
| Sıcaklık Aralığı | -34°C ila 260°C |
| Çalıştırma Süresi | 1 sec. |
| Valf Uzunluğu | 4 21/64"10.99 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Montaj Delikleri | |
| Adet | 9 |
| Çap | 3/8"9.52 mm |
| Birlikte Kullanım | İçecek, Gıda |
| Conta Malzemesi | PTFE |
| Çalıştırma | Hava |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Bütan, Karbondioksit, Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Akaryakıt, Benzin, Helyum, İzopropil Alkol, Gazyağı, Kripton, Doğal Gaz, Neon, Azot, Yağ, Propan, Sabun Çözeltileri, Su, Xenon |
| Orta | İçme Suyu, Sıvı Argon, Sıvı Karbondioksit, Sıvı Azot, Tuzlu Su, Buhar, Sülfürik Asit, Toluen (Metilbenzen), Ksilen, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon) |
| Yetersiz | Aseton, Amonyak, Klor, Sıvı Oksijen, Metanol (Metil Alkol), Metil Etil Keton (MEK), Oksijen, Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%100 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Giriş Bağlantısı Konumu | Yan |
| Çıkış Bağlantısı Konumu | Yan |
| Çıkış Bağlantısı Konumu | Alt |
| Bağlantı Portu | Giriş |
| Bağlantı Portu | Giriş |
| Bağlantı Portu | Çıkış |
| Bağlanır | Boru |
| Çalışma Döngüsü | Sürekli |
| Çevre | Yiyecek ve İçecek, Dış Mekan, Hijyenik |
| Bağlantı Tipi | Konektör |
| Akış Kesme | Hayır |
| Dış Mekan Kullanımı için | Evet |
| Gerekli Minimum Basınç Düşüşü | Yok |
| Montaj Konumu | Herhangi Bir Açı, Yatay, Dikey |
| Akış Ayar Konum Sayısı | 2 |
| Bağlantı Noktalarının Sayısı | 3 |
| O-Ring Malzemesi | Viton® Floroelastomer |
| Toplam | |
| Yükseklik | 7 3/8"18.73 cm |
| Uzunluk | 7 15/16"20.16 cm |
| Ambalaj Malzemesi | PTFE |
| Pilot Valf Dahil | Hayır |
| Bağlantı Noktası Türü | Dolu |
| Koltuk Malzemesi | PTFE |
| Şekil | T-Parçası |
| Vakum Değeri | Derecelendirilmemiştir |
| Valf İşlevi | Yönlendirme |
| Görsel Akış Göstergesi | Evet |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Güney Kore |
Açıklama
Sık sık temizlik gerektiren gıda ve içecek sistemleri için, bu vanalar kolay sökülme imkanı sağlayan hijyenik hızlı kelepçe bağlantılarına sahiptir. Motor tahrikli vanalardan daha hızlı bir şekilde bağlantı noktaları arasındaki akışı yönlendirmek için basınçlı hava ile çalışırlar. Aktüatöre giden hava beslemesini, elektrikli pilot vana (dahil değildir) veya manuel açma/kapama vanası (dahil değildir) kullanarak kontrol etmeniz gerekir. Bu vanaların çalışması için giriş ve çıkış arasında minimum basınç düşüşü gerekmez. Hepsi tam geçişli olduğundan akışı kısıtlamazlar.
Gövde, mükemmel korozyon direnci için 316 paslanmaz çeliktir. Aktüatör, hareketi ve aşınmayı en aza indirmek için vana gövdesine doğrudan monte edilmiştir. Aktüatörün üst kısmındaki görsel akış göstergesi, akışın hangi yöne yönlendirildiğini gösterir.
Hava Yönlendirme/Hava Geri Dönüş — Hava yönlendirme/hava geri dönüş valfleri, akışı sağ bağlantı çıkışına yönlendirmek için hava basıncı ve akışı sol bağlantı çıkışına geri döndürmek için hava basıncı gerektirir.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
