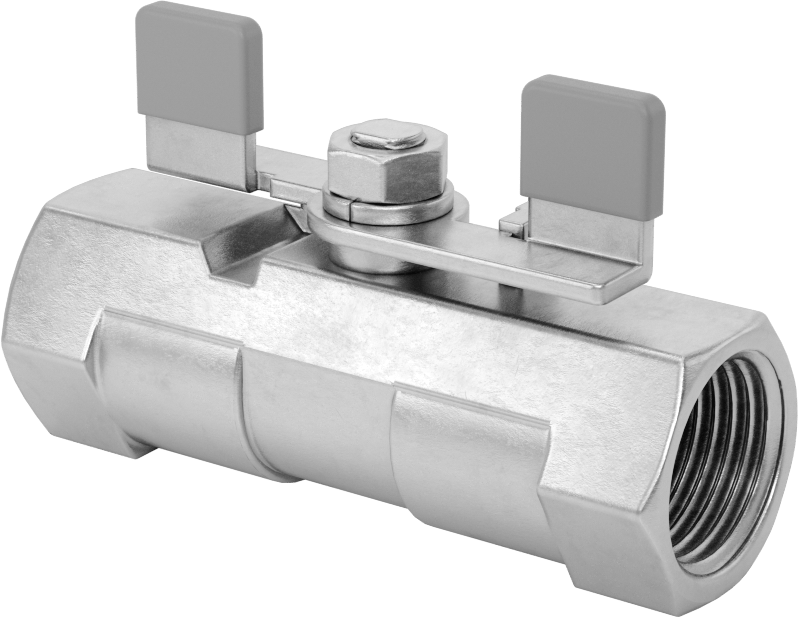

Yüksek Basınçlı Kompakt Dişli Açma/Kapama Valfi
4 varyant (Boru Çapı); ₺11.748 – ₺19.000
Yüksek Basınçlı Kompakt Dişli Açma/Kapama Valfi, dar alanlarda montaja uygun boyutlarıyla boru hatlarında akışı kontrol eder ve standart vanaların iki katı basınca dayanır. Bu aile, Boru Çapı ekseninde 4 varyant sunar. Fiyat, seçilen kombinasyona göre ₺11.748 – ₺19.000 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Manuel |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kelebek Somun |
| Sap Tipi | Standart |
| Bağlantı Tipi | Konektör |
| Birlikte Kullanım | Su, Yağ, Argon, Helyum, Kripton, Neon, Xenon |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 1/2 × 1/2 |
| Cins | Dişi × Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 9.2 |
| Maksimum Basınç | 2000 psi @ 100° F138 bar @ 38°C |
| Sıcaklık Aralığı | -34°C ila 204°C |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Standart |
| Şekil | Düz |

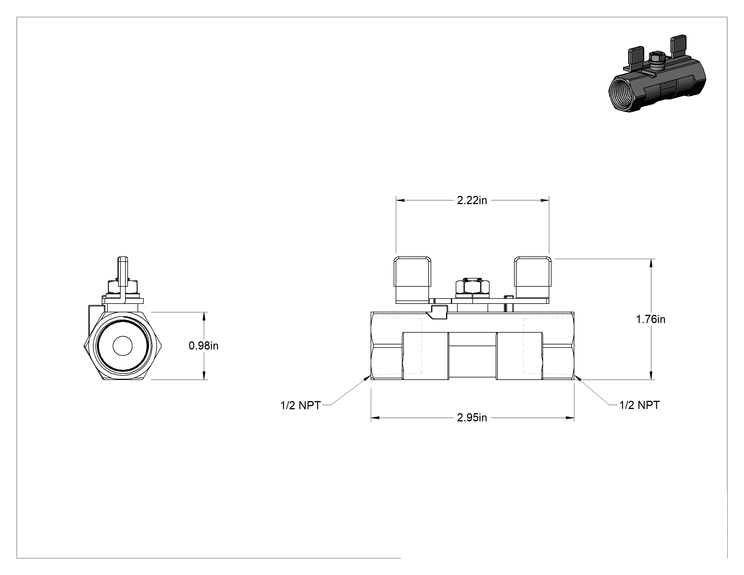

| Uç-Uç Uzunluğu | 2 15/16"74.6 mm |
| Toplam | |
| Yükseklik | 1 3/4"44.4 mm |
| Uzunluk | 2 15/16"74.6 mm |
| Kimyasal Direnç (Mükemmel) | Aseton, Hava, Amonyak, Argon, Bütan, Karbondioksit, Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Akaryakıt, Benzin, Helyum, İzopropil Alkol, Gazyağı, Kripton, Sıvı Argon, Metil Etil Keton, Doğal Gaz, Neon, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Azot, Yağ, Oksijen, Propan, Tuzlu Su, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Toluen, Su, Xenon, Ksilen |
| Kimyasal Direnç (Orta) | Sitrik Asit (%25 Konsantrasyon), İçme Suyu, Metanol, Mineral Solvent |
| Kimyasal Direnç (Zayıf) | Klor, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Sülfürik Asit |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | İsrail |
Açıklama

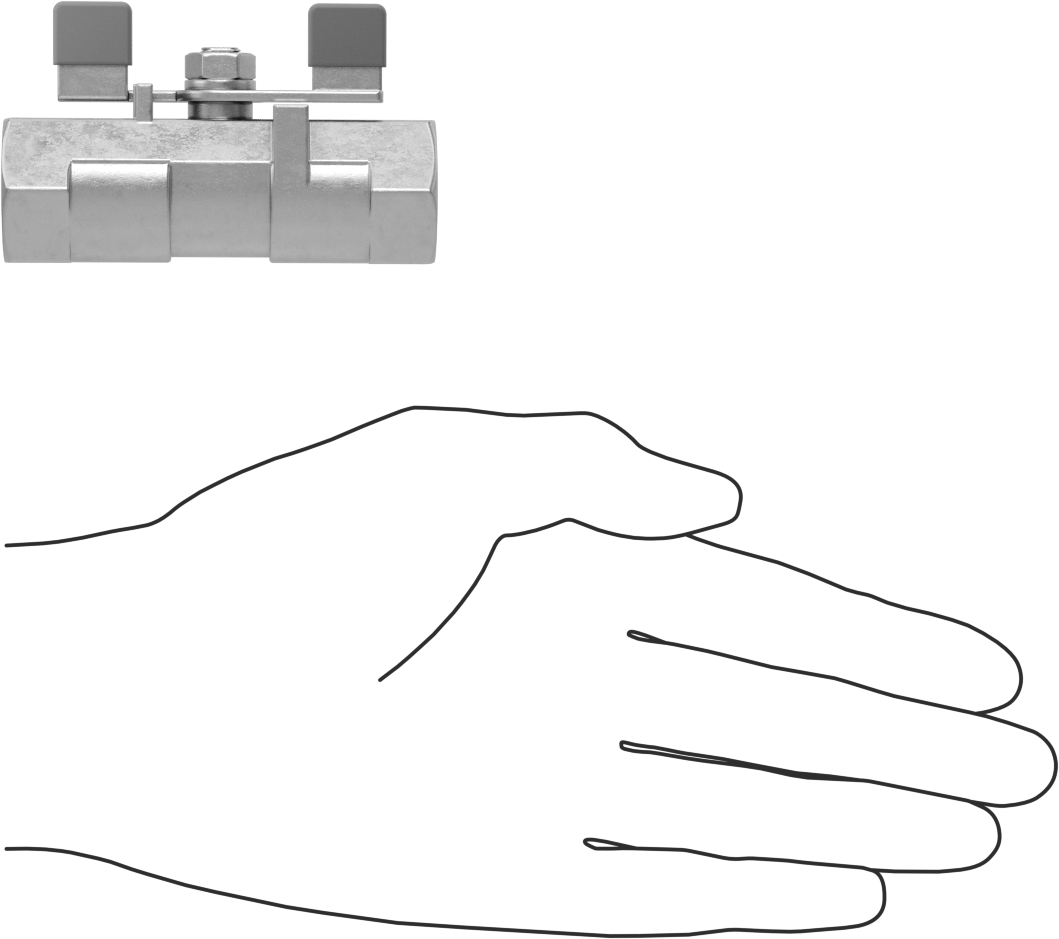

Bu vanalar, diğer kompakt vanaların iki katı basıncı kaldırabilir. Bunları, boru hatlarının birbirine yakın olduğu gibi dar alanlara monte edin. Standart dişli vanaların yaklaşık yarısı kadar yükseklik ve uzunluğa sahiptirler.
316 paslanmaz çelik vanalar, pirinç ve çelik vanalara göre korozyona daha dayanıklıdır.
Standart bağlantı noktalı vanalar, akışı hafifçe kısıtlar.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
