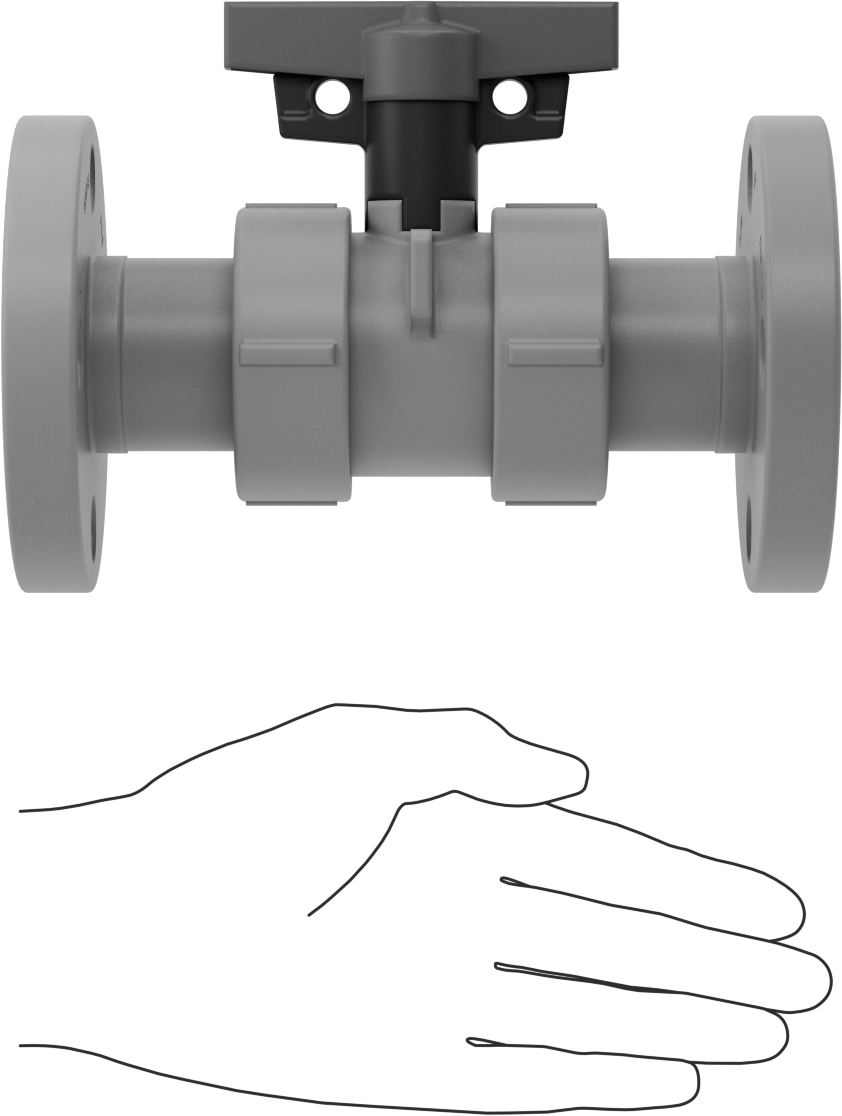

İçme Suyu için Flanşlı Açma/Kapama Vanası, Açık Gri PVC Gövde
5 varyant (Boru Çapı, Uzunluk); ₺17.962 – ₺64.852
İçme Suyu için Flanşlı Açma/Kapama Vanası, Açık Gri PVC Gövde, ANSI flanşlarına cıvatalanarak içme suyu sistemlerinde akışı güvenle başlatıp durdurur ve ASME ile NSF/ANSI 61 standartlarına uygundur. Bu aile, Boru Çapı ve Flanş Dış Çapı eksenlerinde 5 varyant sunar. Fiyat, seçilen kombinasyona göre ₺17.962 – ₺64.852 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Manuel |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | T-Kolu |
| Sap Tipi | Kilitlenebilir |
| Bağlantı Tipi | Konektör |
| Birlikte Kullanım | İçme Suyu |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı, Flanşlı Bağlantı |
| Boru Çapı | 125.4 mm |
| Basınç Sınıfı | 150 |
| Flanş Dış Çapı | 4 1/2"11.43 cm |
| Cıvatalar | |
| Çap | 3 1/8"79.4 mm |
| Delik Sayısı | 4 |
| Delik Çapı | 5/8"15.9 mm |
| Dahil | Hayır |
| Akış Katsayısı (Cv) | 73 |
| Maksimum Basınç | 150 psi @ 73° F10 bar @ 23°C |
| Sıcaklık Aralığı | 4°C ila 60°C |
| Vakum Değeri | 26 in. Hg |
| Gövde Malzemesi | PVC Plastik |
| Renk | Açık Gri |
| Bilye Malzemesi | PVC Plastik |
| Conta Malzemesi | EPDM Kauçuk |
| Koltuk Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Dolu |
| Şekil | Düz |
| Uç-Uç Uzunluğu | 7 1/8"18.10 cm |
| Maksimum Şakel Çapı İçin | 19/64"7.54 mm |
| Toplam | |
| Yükseklik | 5 1/4"13.33 cm |
| Uzunluk | 7 1/8"18.10 cm |
| Çevre | Gıda Endüstrisi |
| Karşılanan Teknik Özellikler | NSF/ANSI 61 |
| Karşılanan Flanş Spesifikasyonları İçin | ASME B16.5 |
| Kimyasal Direnç | |
| Mükemmel | Klorlu Su, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Deiyonize Su, Dizel Yakıt, İçme Suyu, Etanol, Hidroklorik Asit (%25 Konsantrasyon), Gazyağı, Sıvı Karbondioksit, Metanol, İçme Suyu, Propan, Tuzlu Su, Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Su |
| Yetersiz | Aseton, Hava, Amonyak, Bütan, Karbondioksit, Klor, Etilen Glikol, Benzin, Sıvı Argon, Metil Etil Keton, Mineral Solvent, Doğal Gaz, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Propilen Glikol, Soğutucu Akışkan, Sabun Çözeltileri, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Buhar, Sülfürik Asit, Toluen, Ksilen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Bu vanaları ANSI flanşlarına cıvatalayın; boyut, malzeme ve basınç-sıcaklık derecelendirmeleri açısından ASME standartlarına uygundurlar. Ayrıca NSF/ANSI 61 standardına da uygundurlar, bu nedenle içme suyu sistemlerinde güvenle kullanılabilirler. Birleştirme bağlantı parçaları sayesinde, sık bakım ve temizlik gerektiren hatlarda özellikle kullanışlıdırlar. Flanşları cıvatalayıp sökmek yerine, birleştirme bağlantı parçalarıyla ayrılırlar. Kilitlenebilir kolu, bir asma kilit (dahil değildir) kullanılarak sabitlenebilir. Tam geçişli oldukları için akışı kısıtlamazlar.
PVC vanalar, içme suyu sistemlerinde en yaygın olarak kullanılan vanalardır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
