Buhar için Pirinç Gövdeli Solenoid Açma/Kapama Vanası, Normalde Kapalı
8 varyant (Boru Çapı, Gerilim); ₺83.534 – ₺283.422
Buhar için Pirinç Gövdeli Solenoid Açma/Kapama Vanası, Normalde Kapalı, buhar hizmet uygulamalarındaki yüksek sıcaklık ve basınca dayanacak şekilde tasarlanmış olup akışı otomatik olarak başlatıp durdurur. Bu aile, Boru Çapı ve Gerilim eksenlerinde toplam 8 varyant sunar. Fiyat, seçilen kombinasyona göre ₺83.534 – ₺283.422 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Solenoid |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Elektrikli (Solenoid) |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Birlikte Kullanım | Buhar |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 125.4 mm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 12 |
| Maksimum Basınç | 150 psi @ 210° F10 bar @ 99°C |
| Maksimum Buhar Basıncı | 50 psi @ 300° F3.4 bar @ 149°C |
| Basınç Düşüşü | Basınç Düşüşü Destekli |
| Gerekli Minimum Basınç Düşüşü | 5 psi0.34 bar |
| Manuel Geçiş | Hayır |
| Su için Sıcaklık Aralığı | 2°C ila 99°C |
| Buhar için Sıcaklık Aralığı | 2°C ila 149°C |
| Aktüatör Sıcaklık Aralığı | 2°C ila 52°C |
| Gerilim | 24V AC |
| Maksimum Akım Çekişi | 0.58 A |
| Frekans | 60Hz |
| Çalışma Döngüsü | Sürekli |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | Pirinç |
| Diyafram Malzemesi | PTFE Plastik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | Paslanmaz Çelik |
| Aktüatör Muhafaza Malzemesi | Plastik |

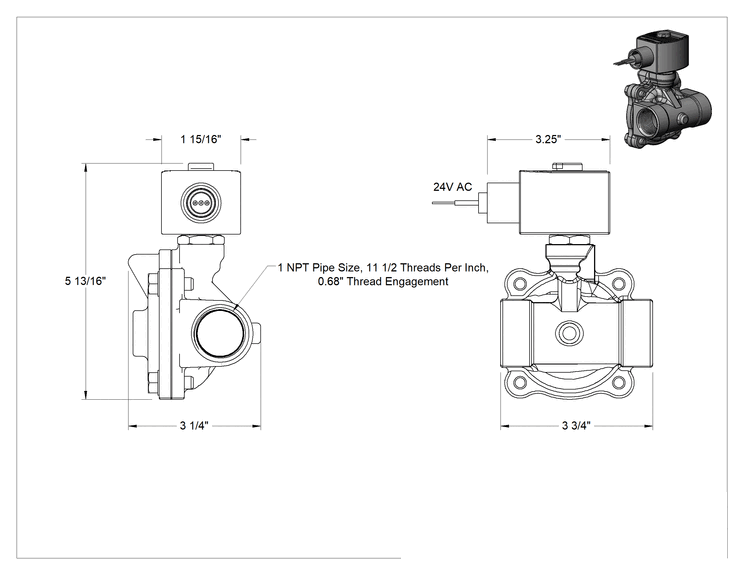

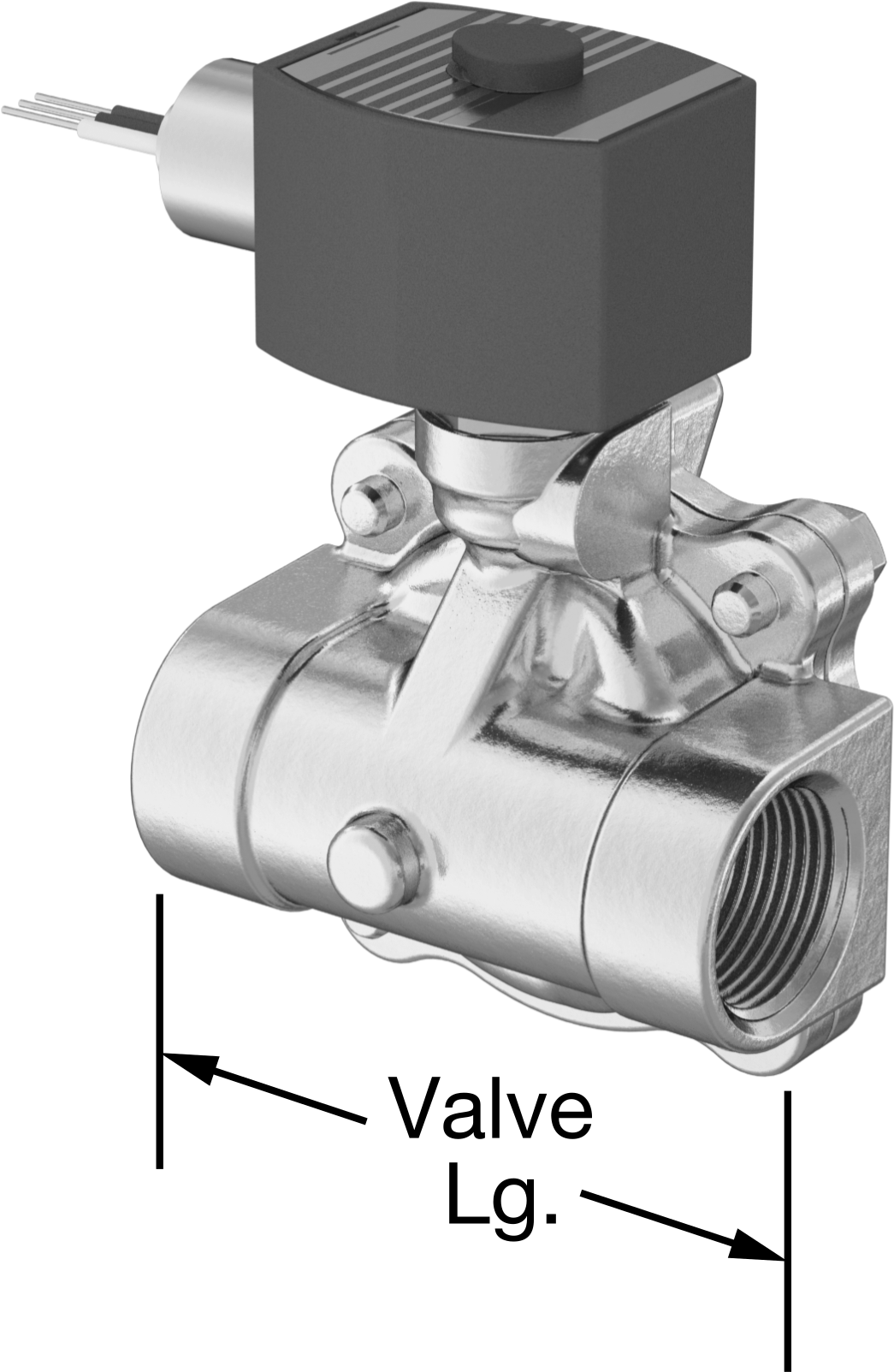

| Valf Uzunluğu | 3 3/4"95.3 mm |
| Vana Genişliği | 3 1/4"82.5 mm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 3"76.2 mm |
| Aktüatör Genişliği | 1 15/16"49.2 mm |
| Toplam Uzunluk | 4 1/16"10.32 cm |
| Toplam Yükseklik | 5 13/16"14.76 cm |
| Toplam Genişlik | 3 1/4"82.5 mm |
| Montaj Yönü | Herhangi Bir Konum |
| Dış Mekan Kullanımı için | Evet |
| Tel Bağlantı Tipi | Tel Uçları |
| Tel Ucu Uzunluğu | 18"45.72 cm |
| Çevre Derecelendirmesi | NEMA 3S, NEMA 4X |
| Karşılanan Teknik Özellikler | UL Listeli, CSA Sertifikalı |
| Kimyasal Direnç | |
| Mükemmel | Buhar, Su |
| Orta | Hava, İçecek, Deiyonize Su, Gıda, Mineral Solvent, Sabun Çözeltileri |
| Yetersiz | Aseton, Amonyak, Argon, Bütan, Karbondioksit, Klor, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Dizel Yakıt, Etanol, Etilen Glikol, Akaryakıt, Benzin, Helyum, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), İzopropil Alkol, Gazyağı, Kripton, Sıvı Argon, Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Metanol, Metil Etil Keton, Doğal Gaz, Neon, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Azot, Yağ, Oksijen, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Propan, Tuzlu Su, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Sülfürik Asit, Toluen, Xenon, Ksilen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Meksika |
Açıklama
Bu vanalar, buhar hizmet uygulamalarındaki yüksek sıcaklıklara ve basınçlara dayanacak şekilde tasarlanmıştır. Akışı otomatik olarak başlatmak ve durdurmak için elektrikle çalışırlar. Aktüatör, hareketi en aza indirmek ve aşınmayı azaltmak için vana gövdesine doğrudan monte edilmiştir.
Normalde kapalı vanalar, çalıştırılmadıkça kapalıdır. Basınç düşüşü destekli vanaların çalışması için giriş ve çıkış arasında minimum bir basınç düşüşü gerekir; giriş basıncı, çıkış basıncından daha yüksek olmalıdır.
NEMA 4X vanalar, yıkamalara, su sıçramasına, aşındırıcı sıvılara ve toza dayanıklıdır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
