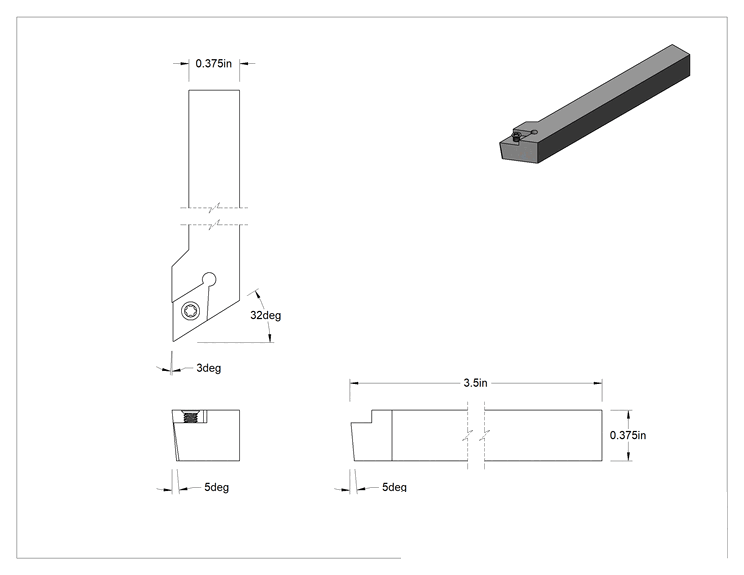

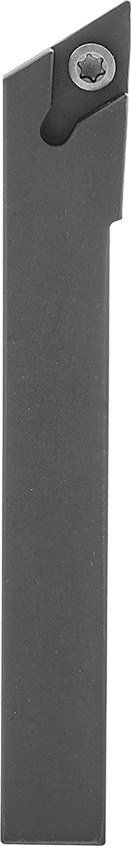

Döner Karbür Uç Tutucu, SDJC, Sol Yönlü
5 varyant (Uç Kalınlığı, Toplam Uzunluk); ₺17.332 – ₺22.480
Döner Karbür Uç Tutucu, SDJC, Sol Yönlü, kararlı tornalama için karbür uçları sıkıca sabitleyen ve değiştirilebilir uç tutucuları olarak kullanılan bir bileşendir. Bu seri, Uç Kalınlığı ve Toplam Uzunluk gibi eksen seçenekleriyle 5 varyant sunar. Fiyat, seçilen kombinasyona göre ₺17.332 – ₺22.480 aralığında değişir.
Özellikler
| Kesim Türü | Uzunlamasına Dönme, Pah Kırma, Harici Profilleme, Kaplama |
| Kesim Yönü | Sol Yönlü |
| Tutucu Kodu | SDJC |
| Kesici Uç İçin | |
| Stil | DCGA, DCGT, DCGW, DCGX, DCMA, DCMT, DCMW |
| Kod | DCGA-21.50.2, DCGA-21.50.5, DCGA-21.51, DCGA-21.52, DCGT-21.50.2, DCGT-21.51, DCGT-21.52, DCGW-21.50.2, DCGW-21.50.5, DCGW-21.51, DCGW-21.52, DCGX-21.50.2, DCGX-21.50.5, DCGX-21.51, DCMA-21.51, DCMT-21.50.2, DCMT-21.50.5, DCMT-21.51, DCMT-21.52, DCMW-21.50.5, DCMW-21.51, DCMW-21.52 |
| Şekil | Elmas |
| İç Çember Çapı (IC) | 1/4"6.35 mm |
| Kalınlık | 3/32"2.38 mm |
| Burun Açısı | 55° |
| Kabartma Açısı | 7° |
| Uç Tutma Yöntemi | Torx Vida |
| Sap | |
| Tip | Kare |
| Genişlik | 3/8"9.52 mm |
| Yükseklik | 3/8"9.52 mm |
| Stil | Ofset |
| Toplam Uzunluk | 3 1/2"88.9 mm |
| Malzeme | Çelik |

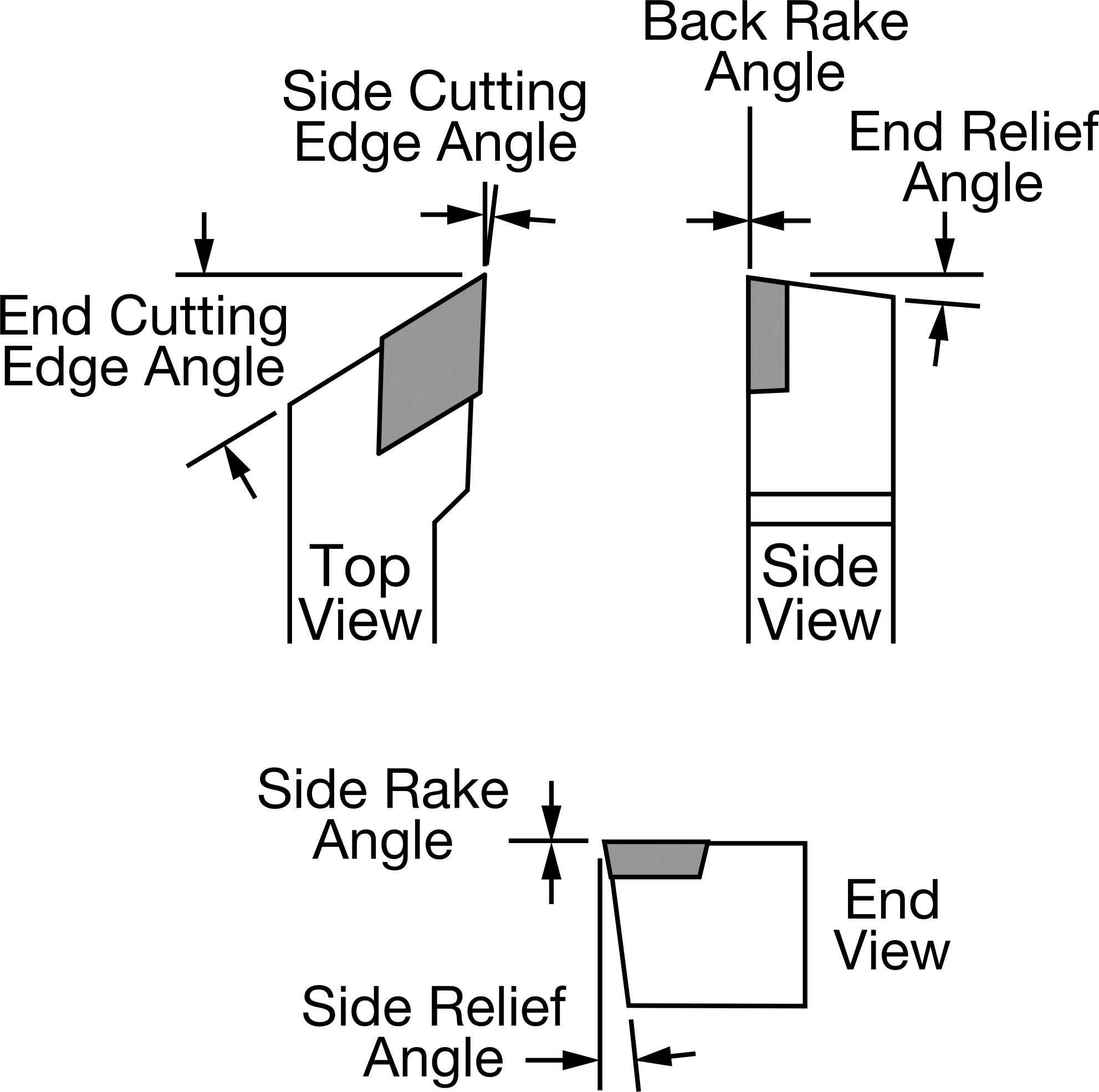

| Yan Kesme Kenarı Açısı | -3° |
| Arka Eğim Açısı | 0° |
| Yan Eğim Açısı | 0° |
| Uç Açıklık Açısı | 5° |
| Yan Açma Açısı | 5° |
| Torx Anahtar Referans Numarası | T-8 |
| Torx Vida Referans Numarası | TS-25.45-6M2 |
| Menşe Ülke | Amerika Birleşik Devletleri |
| İlgili Ürünler | Yedek Torx Vidaları |
| Torx Anahtarları |
Açıklama

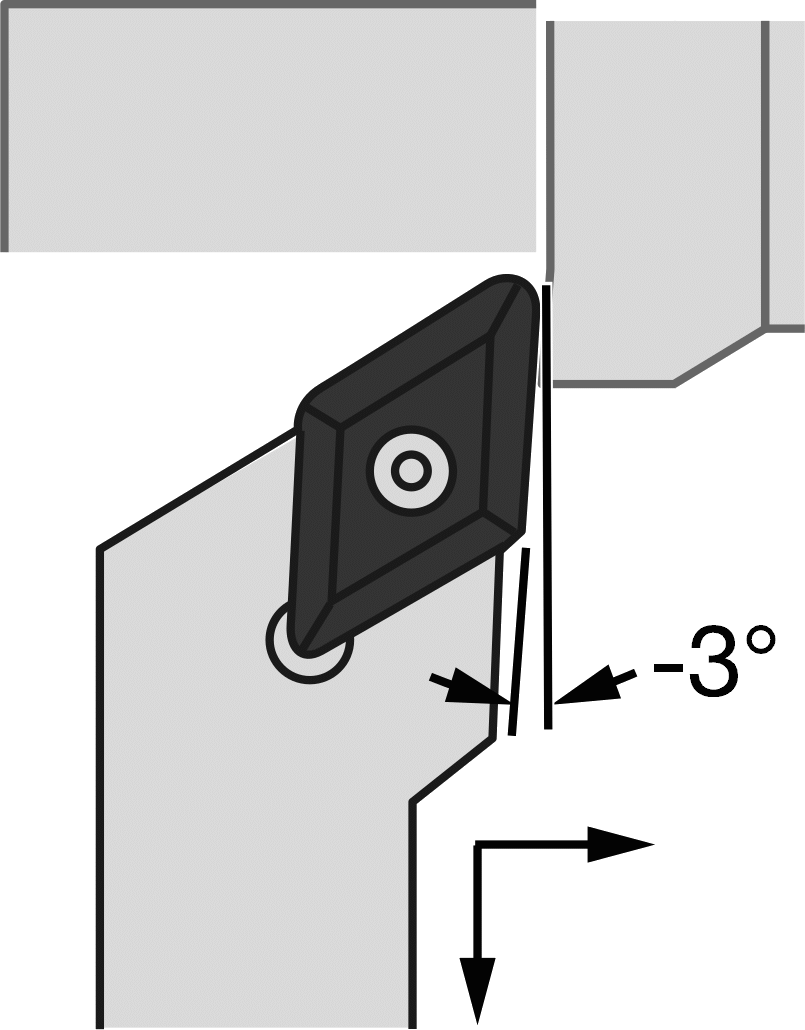

Kararlı tornalama için karbür uçları bu tutucuların içine sıkıca sabitleyin. Bunlar, değiştirilebilir uç tutucuları olarak da bilinir. Uç tipini ve yazıt çember çapını (IC) eşleştirerek, ucunuzla uyumlu bir tutucu seçin. Sağ taraflı tutucular torna mandrenine doğru sağdan sola doğru hareket eder, sol taraflı tutucular torna mandreninden uzaklaşarak soldan sağa doğru hareket eder ve nötr tutucular her iki yönde de kesim yapabilir.

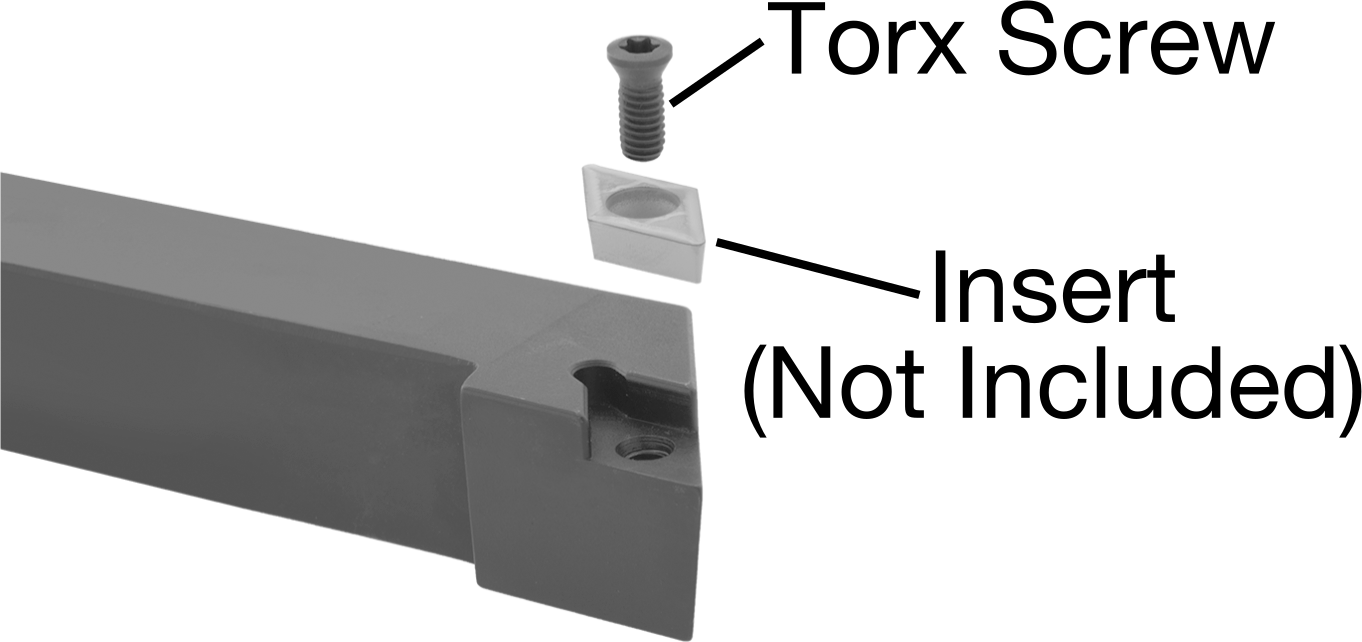

S-kodlu tutucular, kolay indeksleme için kesici uçları bir vida ile sabitler. Bunlar, pozitif eğimli kesici uçlarla en yaygın olarak kullanılan tutuculardır.
Ofset şaftlı tutucular, dar köşelere ulaşmak ve mandrenin yakınında çalışırken idealdir.
