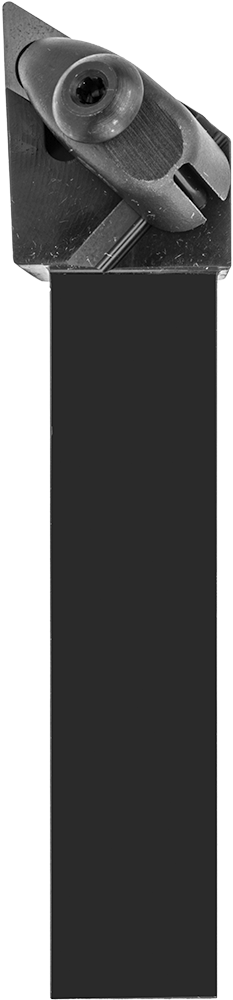

Döner Karbür Uç Tutucu, Ddjn, Sağ Yönlü
3 varyant (Kod, İç Çember Çapı (IC)); ₺26.552 – ₺34.510
Döner Karbür Uç Tutucu, Ddjn, Sağ Yönlü, kararlı tornalama için değiştirilebilir karbür uçları sıkıca sabitlemek amacıyla kullanılır. Bu seri, İç Çember Çapı ve Kalınlık eksenlerinde farklı seçenekler sunar; ayrıca Genişlik ve Toplam Uzunluk gibi boyutlar ile 3 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺26.552 – ₺34.510 aralığında değişir.
Özellikler
| Kesim Türü | Harici Profilleme |
| Kesim Yönü | Sağ Yönlü |
| Tutucu Kodu | DDJN |
| Kesici Uç İçin | |
| Stil | DNGA, DNGG, DNMA, DNMG, DNMP, DNMU |
| Kod | DNGA-332, DNGA-333, DNGG-330.5, DNGG-331, DNGG-332, DNMA-331, DNMA-332, DNMG-330.2, DNMG-330.5, DNMG-331, DNMG-332, DNMG-333, DNMP-332, DNMU-330.2, DNMU-330.5, DNMU-331, DNMU-332, DNMU-333 |
| Şekil | Elmas |
| İç Çember Çapı (IC) | 3/8"9.52 mm |
| Kalınlık | 3/16"4.76 mm |
| Burun Açısı | 55° |
| Kabartma Açısı | 0° |
| Uç Tutma Yöntemi | Kama Kelepçesi |
| Sap | |
| Tip | Kare |

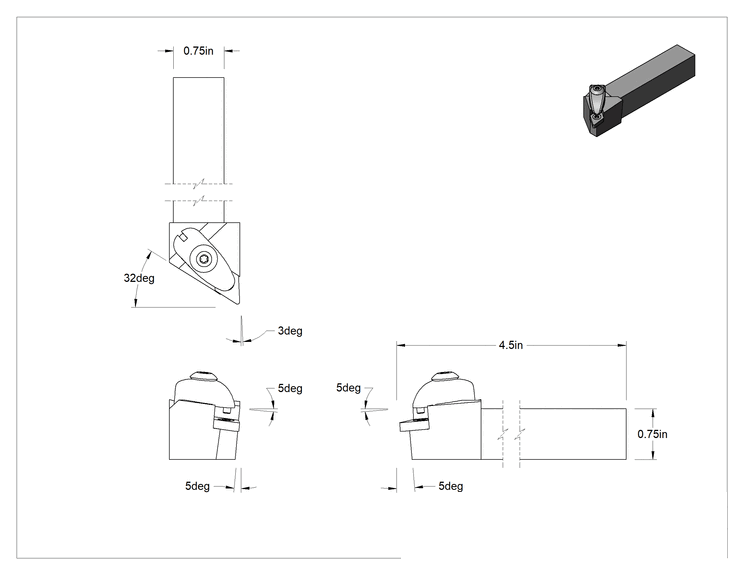

| Genişlik | 3/4"19.0 mm |
| Yükseklik | 3/4"19.0 mm |
| Stil | Ofset |
| Toplam Uzunluk | 4 1/2"11.43 cm |
| Malzeme | Çelik |

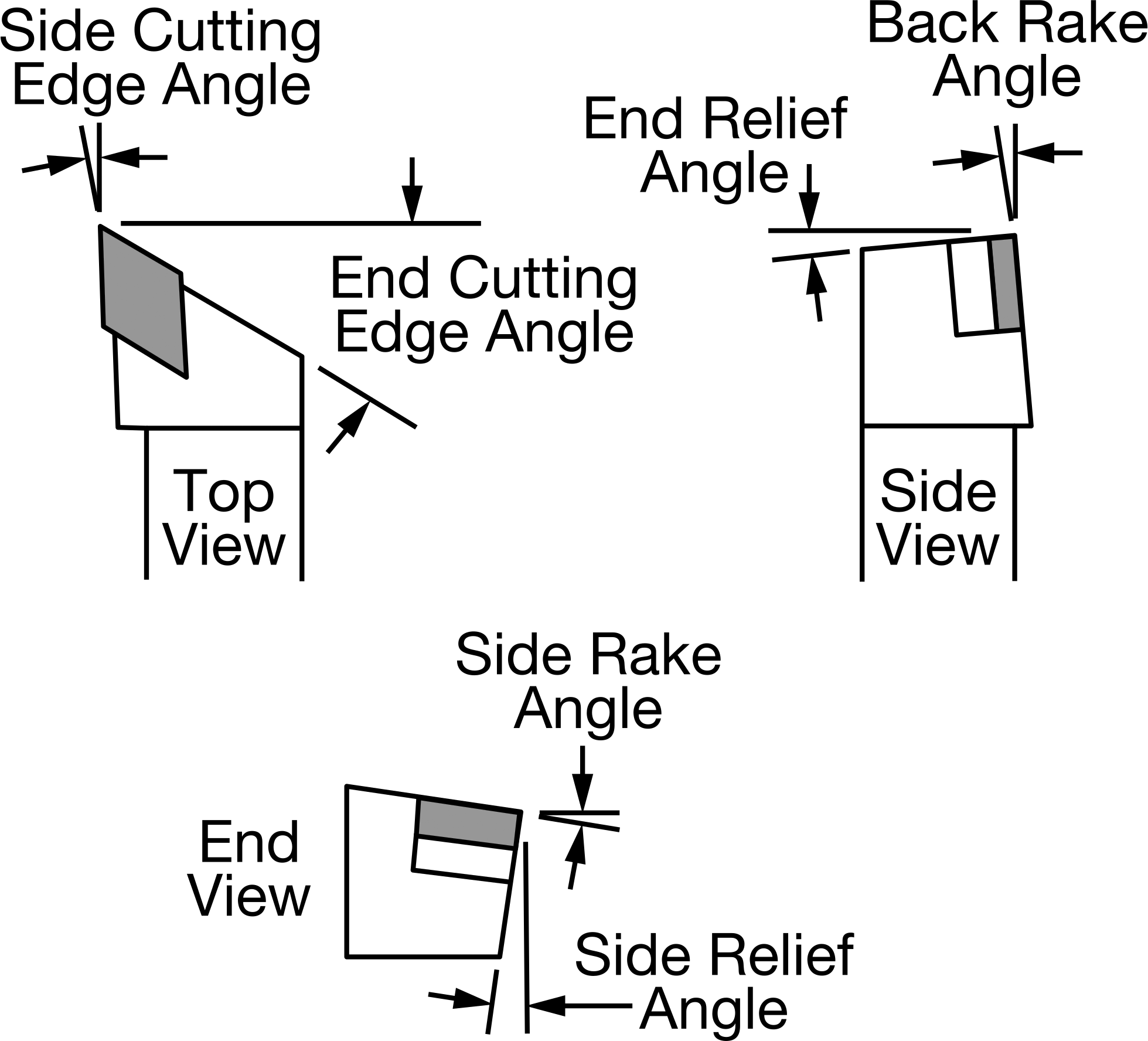

| Yan Kesme Kenarı Açısı | -3° |
| Arka Eğim Açısı | -5° |
| Yan Eğim Açısı | -5° |
| Uç Açıklık Açısı | 5° |
| Yan Açma Açısı | 5° |

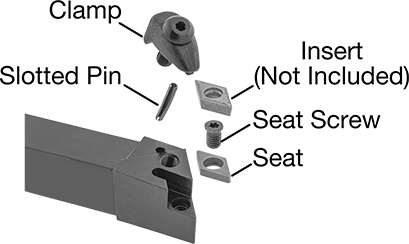

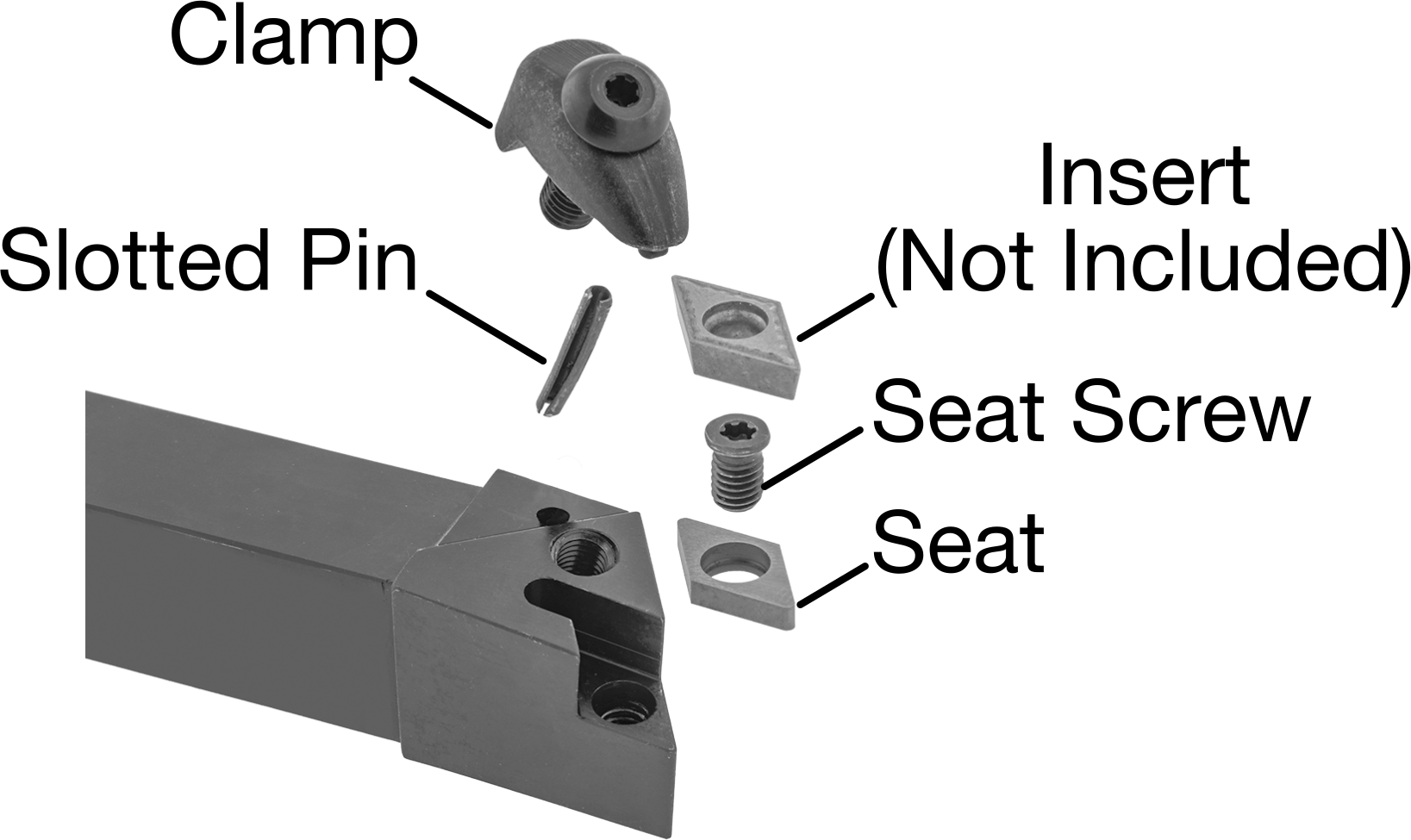

| Kelepçe Referans Numarası | CM234R ASSY |
| Kelepçe Vidası Referans Numarası | XNS-48 |
| Kelepçe Vidası Altıgen Anahtar Boyutu | 3/32"2.38 mm |
| Koltuk Referans Numarası | IDSN-322 |
| Yuva Vidası Referans Numarası | KMSP315IP |
| Yivli Pim Referans Numarası | SSP025016M |
| Kilit Pimi Vidası Referans Numarası | NL-46 |
| Menşe Ülke | Hindistan |
| İlgili Ürünler | Yedek Kelepçeler |
| Yedek Koltuklar | |
| Yedek Koltuk Vidaları | |
| Yedek Yivli Pimler |
Açıklama
Kararlı tornalama için karbür uçları bu tutucuların içine sıkıca sabitleyin. Bunlar, değiştirilebilir uç tutucuları olarak da bilinir. Uç tipini ve yazıt çember çapını (IC) eşleştirerek, ucunuzla uyumlu bir tutucu seçin. Sağ taraflı tutucular torna mandrenine doğru sağdan sola doğru hareket eder, sol taraflı tutucular torna mandreninden uzaklaşarak soldan sağa doğru hareket eder ve nötr tutucular her iki yönde de kesim yapabilir.
D kodlu tutucular, takoz kelepçesinden uçları çıkarmak için sadece hızlı bir hareket gerektirir. Ancak, uçları M kodlu tutuculara göre daha az güvenli tutarlar.
Ofset şaftlı tutucular, dar köşelere ulaşmak ve mandrenin yakınında çalışırken idealdir.
