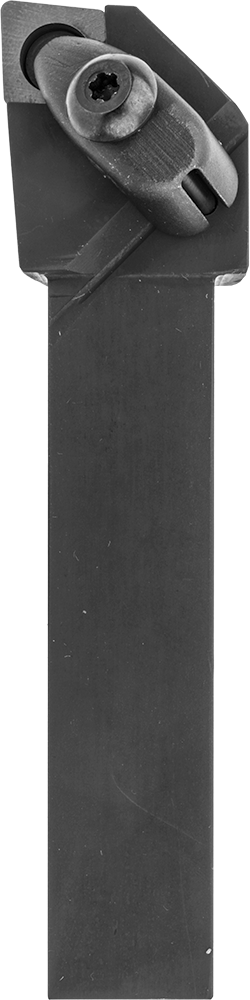

Döner Karbür Uç Tutucu, Dcln, Sağ Yönlü
2 varyant (Toplam Uzunluk); ₺19.064 – ₺19.560
Döner Karbür Uç Tutucu, Dcln, Sağ Yönlü, kararlı tornalama için karbür uçları sıkıca sabitleyen ve değiştirilebilir uç tutucu görevi gören bir bileşen grubudur. Bu seri, Toplam Uzunluk ekseninde 2 seçenek sunar. Fiyat, seçilen kombinasyona göre ₺19.064 – ₺19.560 aralığında değişir.
Özellikler
| Kesim Türü | Uzunlamasına Dönme, Kaplama |
| Kesim Yönü | Sağ Yönlü |
| Tutucu Kodu | DCLN |
| Kesici Uç İçin | |
| Stil | CNGA, CNGG, CNGM, CNGP, CNMA, CNMG, CNMM, CNMP, CNMS, CNMU |
| Kod | CNGA-430.5, CNGA-431, CNGA-432, CNGA-433, CNGA-434, CNGA-435, CNGA-436, CNGG-430.2, CNGG-430.5, CNGG-431, CNGG-432, CNGG-433, CNGM-431, CNGM-432, CNGM-433, CNGP-430.2, CNGP-430.5, CNGP-431, CNGP-432, CNGP-433, CNGP-434, CNMA-431, CNMA-432, CNMA-433, CNMA-434, CNMG-430.2, CNMG-430.5, CNMG-431, CNMG-432, CNMG-433, CNMG-434, CNMM-430.2, CNMM-430.5, CNMM-431, CNMM-432, CNMM-433, CNMM-434, CNMP-431, CNMP-432, CNMP-433, CNMS-431, CNMS-432, CNMU-431, CNMU-432, CNMU-433, CNMU-434 |
| Şekil | Elmas |
| İç Çember Çapı (IC) | 1/2"12.7 mm |
| Kalınlık | 3/16"4.76 mm |
| Burun Açısı | 80° |
| Kabartma Açısı | 0° |
| Uç Tutma Yöntemi | Kama Kelepçesi |
| Sap | |
| Tip | Kare |

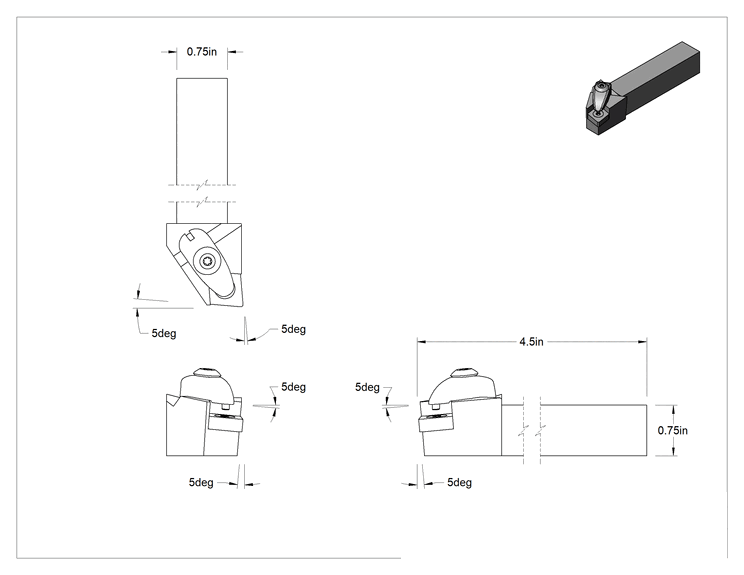

| Genişlik | 3/4"19.0 mm |
| Yükseklik | 3/4"19.0 mm |
| Stil | Ofset |
| Toplam Uzunluk | 4 1/2"11.43 cm |
| Malzeme | Çelik |

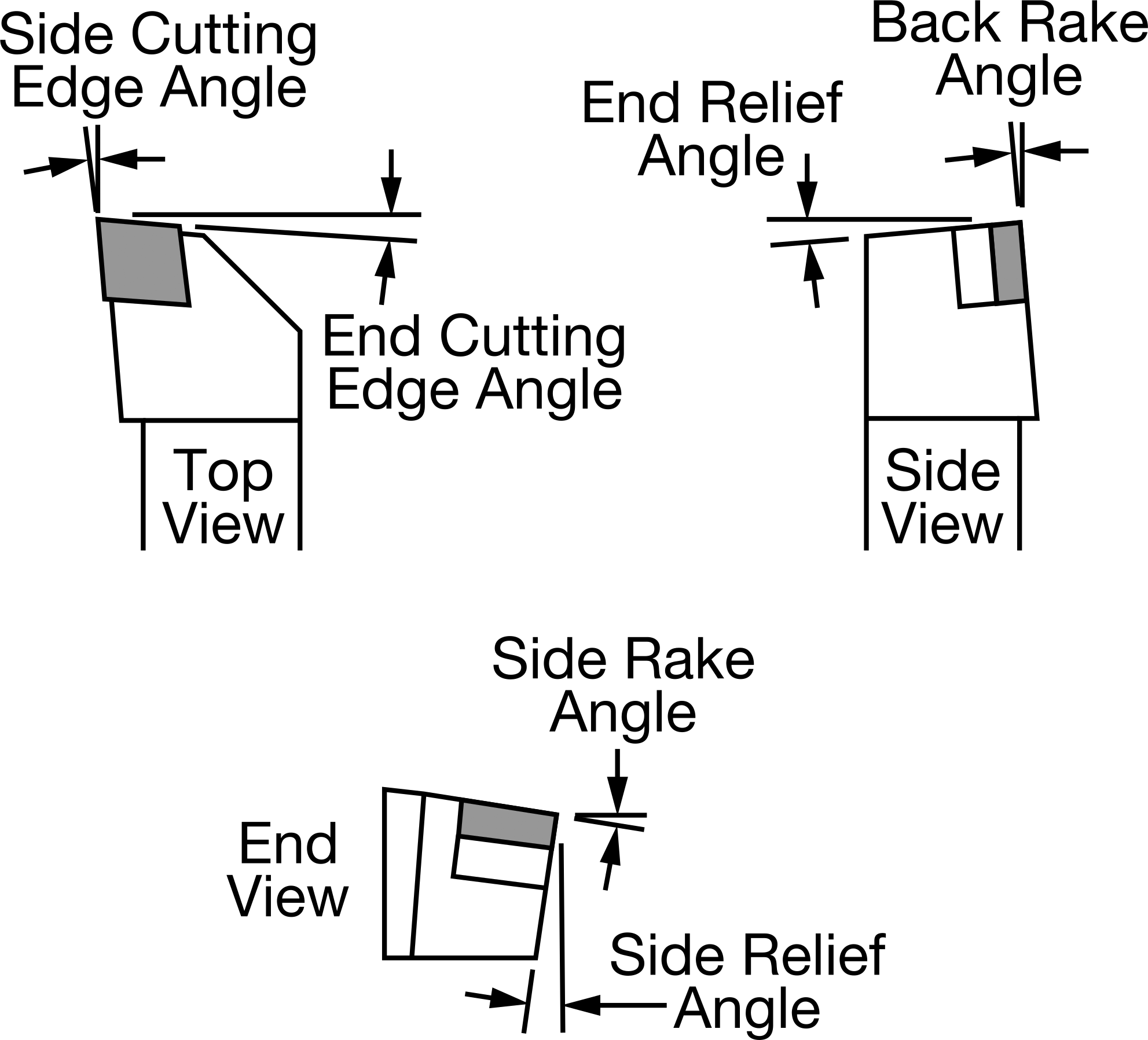

| Yan Kesme Kenarı Açısı | -5° |
| Uç Kesme Kenarı Açısı | -5° |
| Arka Eğim Açısı | -5° |
| Yan Eğim Açısı | -5° |
| Uç Açıklık Açısı | 5° |
| Yan Açma Açısı | 5° |
| Kelepçe Referans Numarası | CM234R ASSY |
| Koltuk Referans Numarası | ICSN-433 |
| Yuva Vidası Referans Numarası | KMSP415IP |
| Yivli Pim Referans Numarası | SSP025016M |
| Menşe Ülke | Hindistan |
| İlgili Ürünler | Yedek Kelepçeler |
| Yedek Koltuklar | |
| Yedek Koltuk Vidaları | |
| Yedek Yivli Pimler |
Açıklama
Kararlı tornalama için karbür uçları bu tutucuların içine sıkıca sabitleyin. Bunlar, değiştirilebilir uç tutucuları olarak da bilinir. Uç tipini ve yazıt çember çapını (IC) eşleştirerek, ucunuzla uyumlu bir tutucu seçin. Sağ taraflı tutucular torna mandrenine doğru sağdan sola doğru hareket eder, sol taraflı tutucular torna mandreninden uzaklaşarak soldan sağa doğru hareket eder ve nötr tutucular her iki yönde de kesim yapabilir.
D kodlu tutucular, takoz kelepçesinden uçları çıkarmak için sadece hızlı bir hareket gerektirir. Ancak, uçları M kodlu tutuculara göre daha az güvenli tutarlar.
Ofset şaftlı tutucular, dar köşelere ulaşmak ve mandrenin yakınında çalışırken idealdir.
