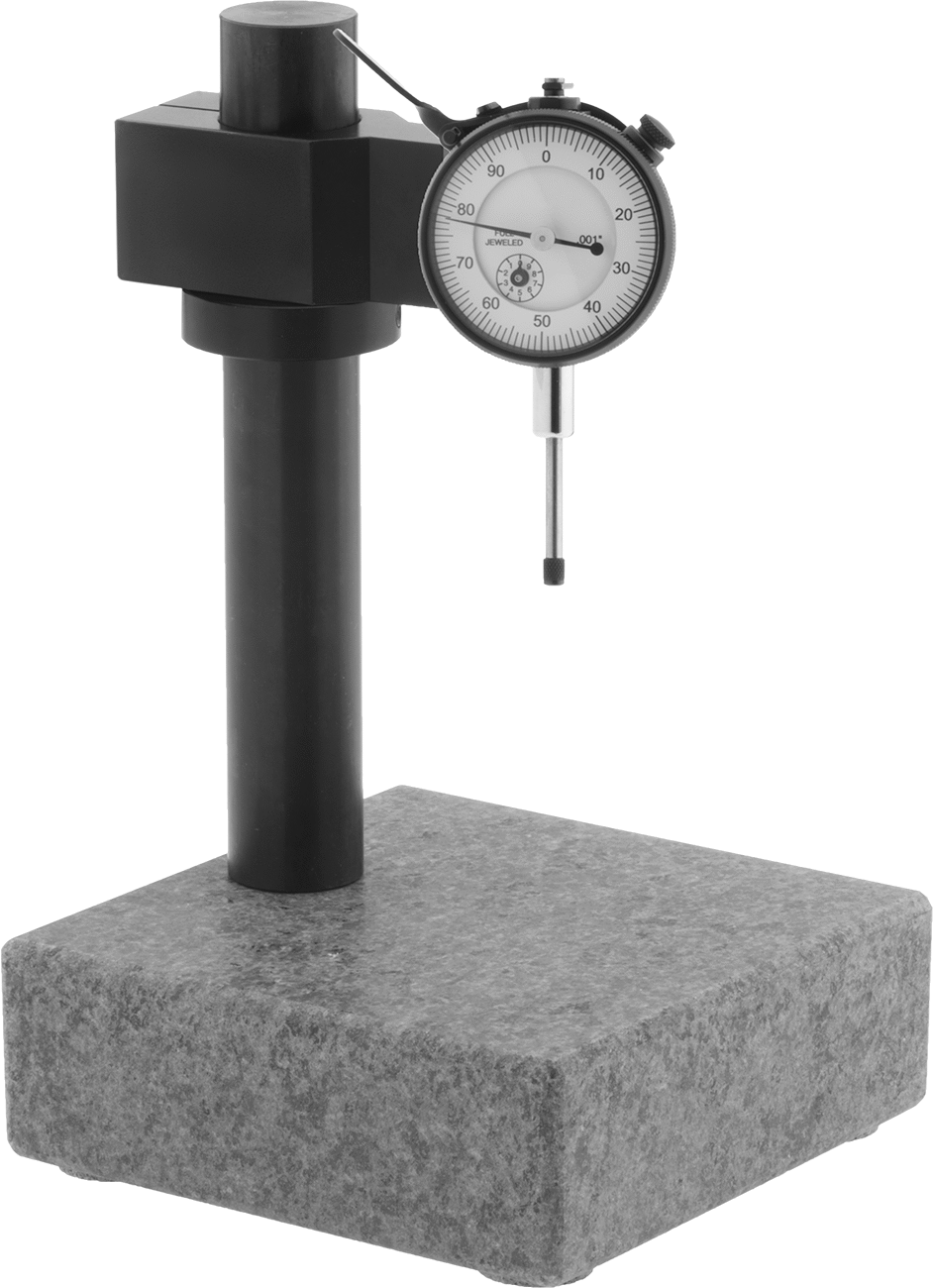

Hassas Ağırlıklı Tabanlı Tutuculu Kadranlı Pistonlu Sapma Göstergeleri
4 varyant (Montaj Türü, Kol Uzunluğu); ₺120.968 – ₺138.710
Hassas Ağırlıklı Tabanlı Tutuculu Kadranlı Pistonlu Sapma Göstergeleri, granit tabanı sayesinde sabitlenerek iş parçasının sürtünmesiz hareketine olanak tanır ve doğru ölçümler için referans düzlemi sağlar. Bu ailede 4 varyant bulunur; Montaj Türü ekseninde bağlantı pabucu ve mil seçenekleri sunulur. Fiyat, seçilen kombinasyona göre ₺120.968 – ₺138.710 aralığında değişir.
Özellikler
| Kol | |
| Uzunluk | 4 1/8"10.48 cm |
| Tip | Sert |

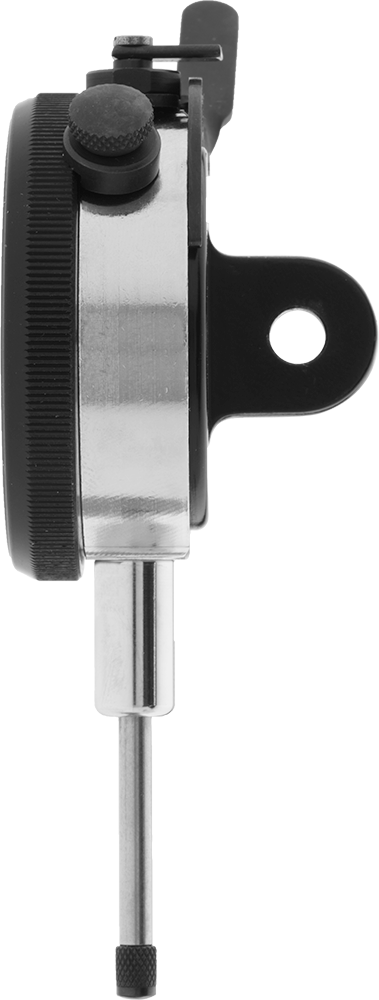

| Montaj Türü | Bağlantı Pabucu |
| Ölçülen Mesafe | 0" ila 1.000"0.00 mm / 25.4 mm |
| Ölçüm Aralıkları | 0.001"0.03 mm |
| Hassasiyet | ±0.001"0.03 mm |
| Kadran Göstergesi Boyutu | AGD Grup 2 |
| Gösterge Montaj Sapı Çapı | 3/8"9.52 mm |
| Montaj Pabucu Deliği Çapı | 1/4"6.35 mm |
| Kadran | |
| Tip | Sürekli |
| Yüz Hareketi | Dönen |
| Yüzey Rengi | Beyaz |
| El Rengi | Siyah |
| El Yönü | Saat Yönünde |
| Çap | 2 1/4"57.1 mm |
| İnç Ölçü Birimi | 0-100 |
| Temas Noktası | |
| Çap | 3/16"4.76 mm |
| Uzunluk | 1/4"6.35 mm |
| Montaj Dişi Boyutu | 4-48 |
| Malzeme | Çelik |
| Dik Direk | |
| Çap | 1 1/4"31.8 mm |
| Yükseklik | 8"20.32 cm |
| Malzeme | Çelik |
| Boğaz Derinliği | 1 3/4"44.4 mm |
| Granit Taban Düzlük Toleransı | -0.00005" ila 0.00005"0.00 mm / 0.00 mm |
| Taban | |
| Montaj Türü | Ağırlıklı Taban |
| Tip | Düz |
| Uzunluk | 6"15.24 cm |
| Genişlik | 6"15.24 cm |
| Yükseklik | 2"50.8 mm |
| Malzeme | Granit |
| Rulman Tipi | Mücevherli |
| Sertifika Türü | NIST'e İzlenebilir Kalibrasyon Sertifikası |
| Konteyner Tipi | Kasa |
| Kadran Göstergesi Tipi | Piston |
| Ekran Türü | Kadran |
| Performans | Hassas |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Granit taban, bu göstergeleri sabitler. Granitin son derece sıkı düzlük toleransları, iş parçasının neredeyse sürtünmesiz hareket etmesini sağlar ve denetim çalışmaları için doğru bir referans düzlemi sunar.
Göstergeler, doğrudan ölçümler yapmak için yüzün etrafında saat yönünde numaralandırılmış sürekli bir kadran içerir. Kadran yüzünü döndürerek farklı açılardan görüntüleyebilirsiniz. Tüm ürünler, göstergenin ve granit tabanın doğruluk testinden geçtiğini belirten, NIST'e göre izlenebilir kalibrasyon sertifikalarıyla birlikte gelir. Uzun hizmet ömrü için son derece hassas ve aşınmaya dayanıklı mücevherli yataklara sahiptirler.
