Ekonomik Kadran Kolu Komparatör, Eklemli Kollu Manyetik Tabanlı Tutuculu
2 varyant (Taban Uzunluğu, Kadran İbre Yönü); ₺18.838 – ₺20.574
Ekonomik Kadran Kolu Komparatör, eklemli kolları ve manyetik tabanı sayesinde hassas konumlandırma ve ölçüm yapmak için kullanılır. Bu aile, Taban Uzunluğu ve Kadran İbre Yönü eksenlerinde toplam 2 varyant sunar. Fiyat, seçilen kombinasyona göre ₺18.838 – ₺20.574 aralığında değişir.
Özellikler
| Yön | Yatay |
| Montaj Türü | Kırlangıç kuyruğu, Mil |
| Rulman Tipi | Mücevherli |
| Ölçülen Mesafe | 0" ila 0.03"0.00 mm / 0.76 mm |
| Ölçüm Aralıkları | 0.0005"0.01 mm |
| Hassasiyet | ±0.0004"0.01 mm |
| Gösterge Montaj Sapı Çapı | 5/32", 3/8"3.97 mm / 9.52 mm |
| Kırlangıç Kuyruğu Bağlantı Elemanı Sayısı | 2 |
| Kadran | |
| Tip | Dengeli |
| Yüz Hareketi | Dönen |
| Yüzey Rengi | Beyaz |
| El Rengi | Siyah |
| El Yönü | Saat Yönünde, Saat Yönünün Tersine |
| Çap | 1 9/32"32.5 mm |
| İnç Ölçü Birimi | 0-15-0 |
| Temas Noktası | |
| Çap | 0.078"1.98 mm |
| Uzunluk | 1/2"12.7 mm |
| Dönme Açısı | 210° |
| Malzeme | Karbür |
| Taban | |
| Montaj Türü | Manyetik |
| Tip | V-Yivli |
| Uzunluk | 1 3/16"30.2 mm |
| Genişlik | 1 5/32"29.4 mm |
| Yükseklik | 1 3/8"34.9 mm |
| Malzeme | İşlenmiş Çelik |
| Manyetik Çekme Gücü | 70 lbf |
| Kol Tipi | Eklemli |
| İçerir | 5/32" Dia. Dovetail-to-Stem Attachment 3/8" Dia. Dovetail-to-Stem Attachment3.97 mm / 9.52 mm |
| Konteyner Tipi | Kasa |
| Kadran Göstergesi Tipi | Kol |
| Ekran Türü | Kadran |
| Özellikler | Manyetik Açma Anahtarı |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Çin |
Açıklama

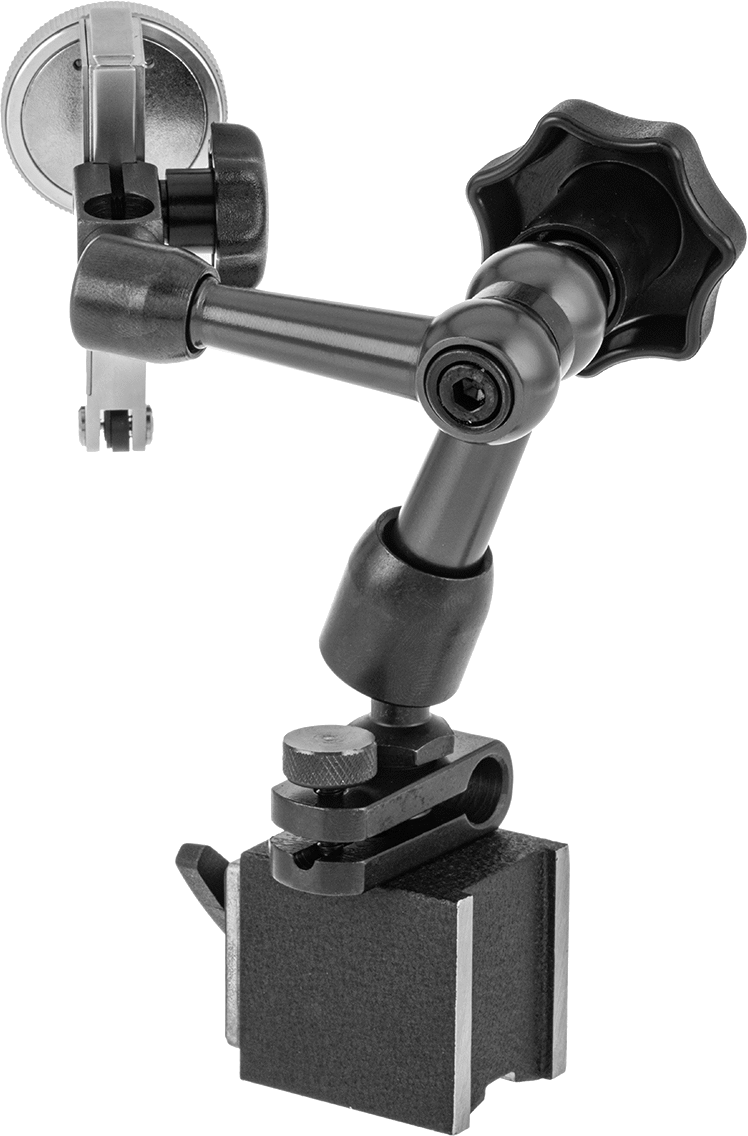

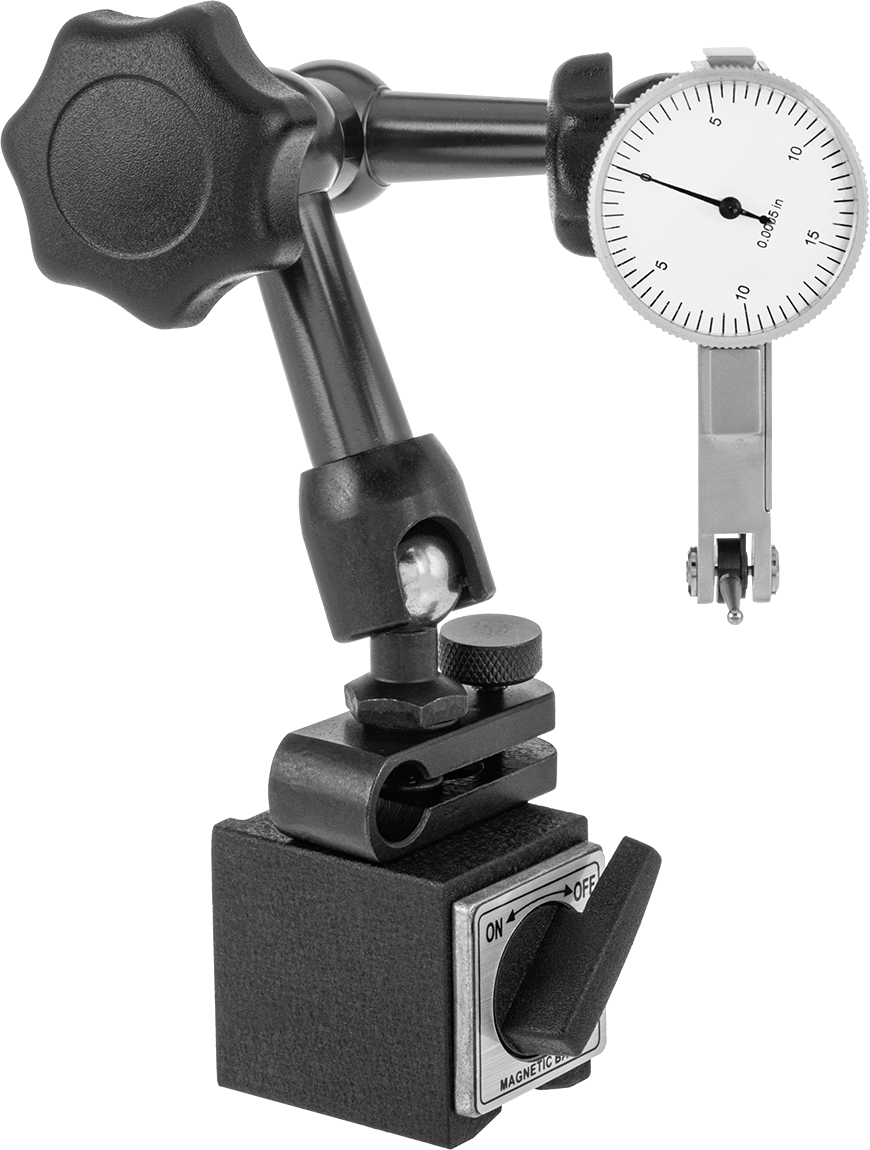

Üst, orta ve alttaki eklemleri ayarlayarak kolu konumlandırın. Manyetik taban, düz ve kavisli metal yüzeylere montaj için V oluklu bir tabana ve kolay kurulum için manyetik bir serbest bırakma anahtarına sahiptir. Göstergenin hassas konumlandırılması için tutucunun kelepçesindeki ince ayar düğmesini kullanın.
Test göstergesi olarak da bilinen bu gösterge, bir yüzeyle temas ettiğinde dönen kol tipi bir temas noktasına ve bir tarafında pozitif, diğer tarafında negatif değerlerin bulunduğu dengeli bir kadranı içerir. Yüksek hassasiyet, aşınma direnci ve uzun hizmet ömrü için mücevherli yataklara sahiptir. Çeşitli açılardan görüntülemek için kadran yüzünü döndürün.
