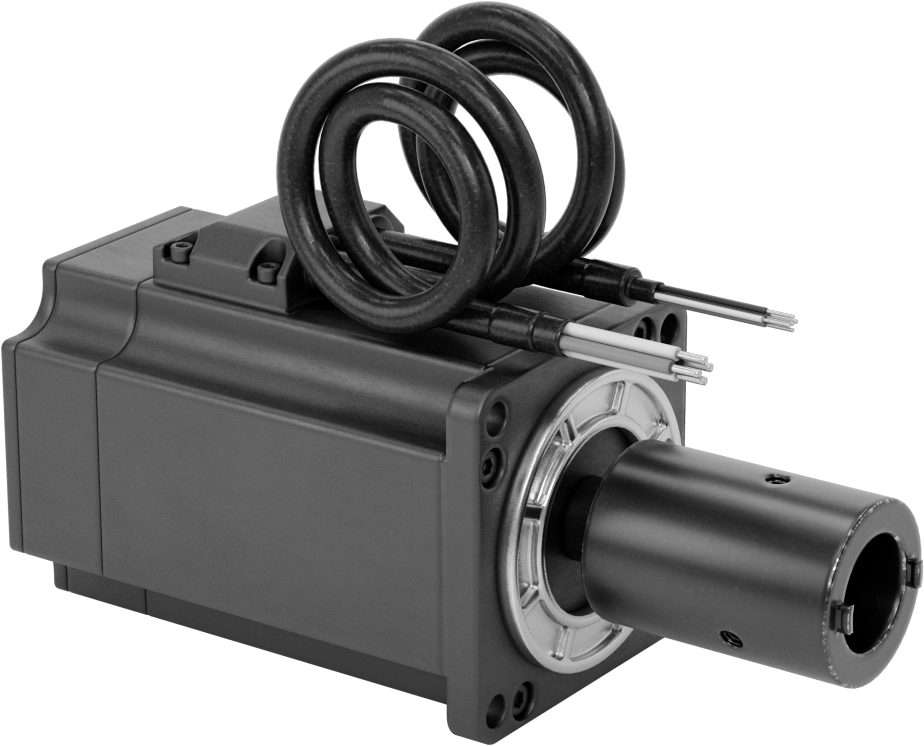

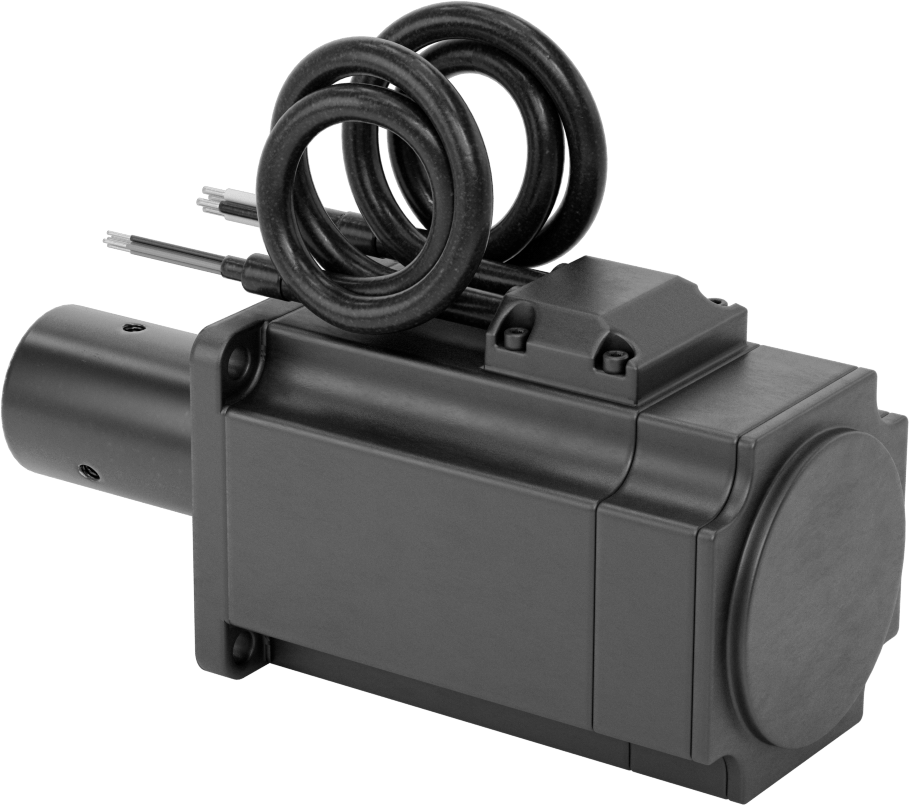

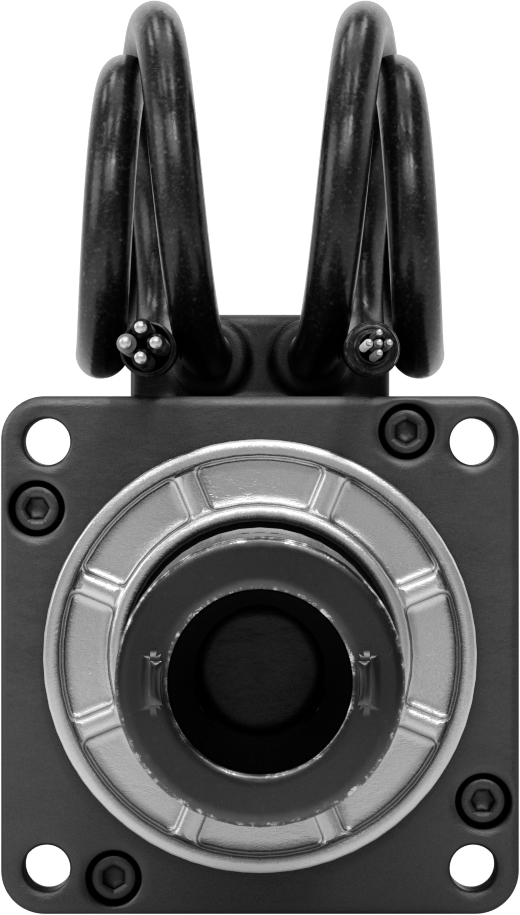

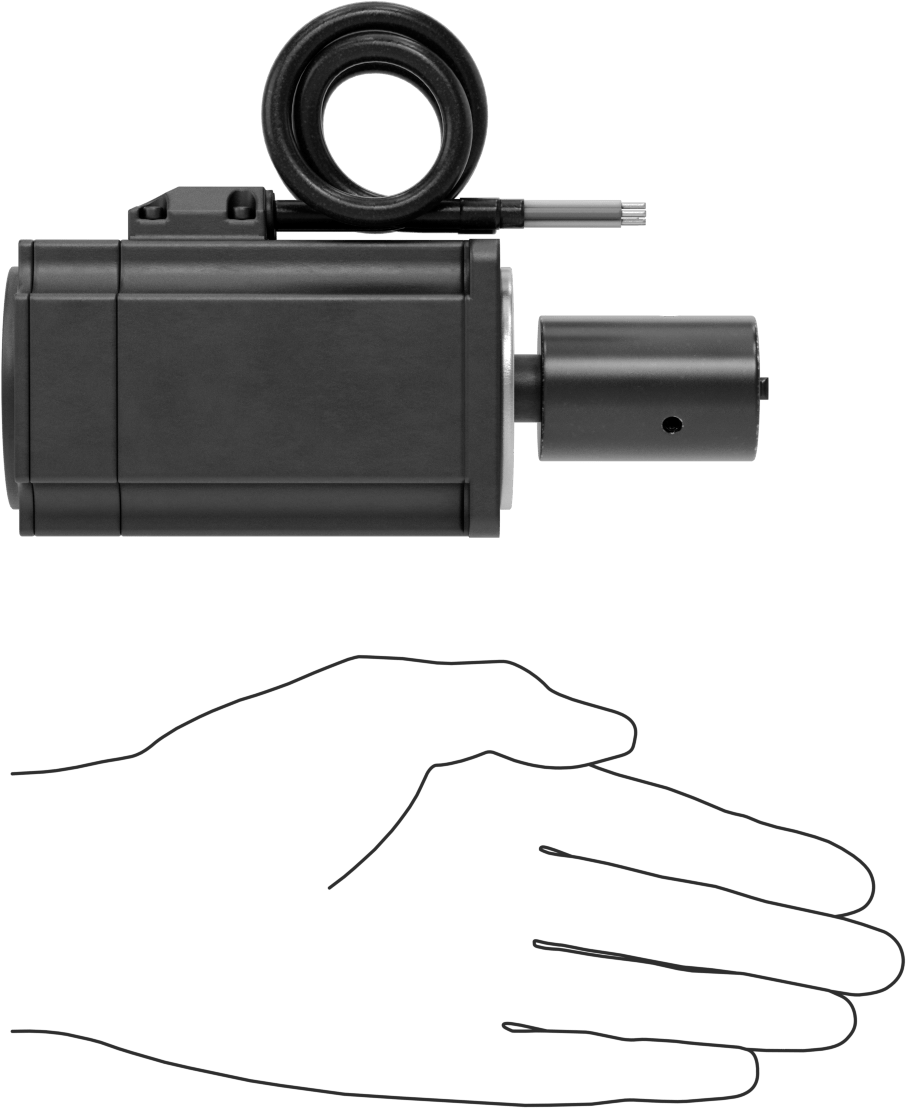

Mil Motoru
Özellikler
| Gerilim, Elektrik Fazı | 48V DC |
| Motor Gövdesi Boyutu | NEMA 24 |
| Maksimum Dönüş Hızı | 14,400 rpm |
| Tam Yük Akımı | 24.9 amp |
| Güç (Watt) | 0.211 kW |
| Tork | |
| Maksimum | 0.31 in·lbf |
| Sürekli | 0.1 in·lbf |

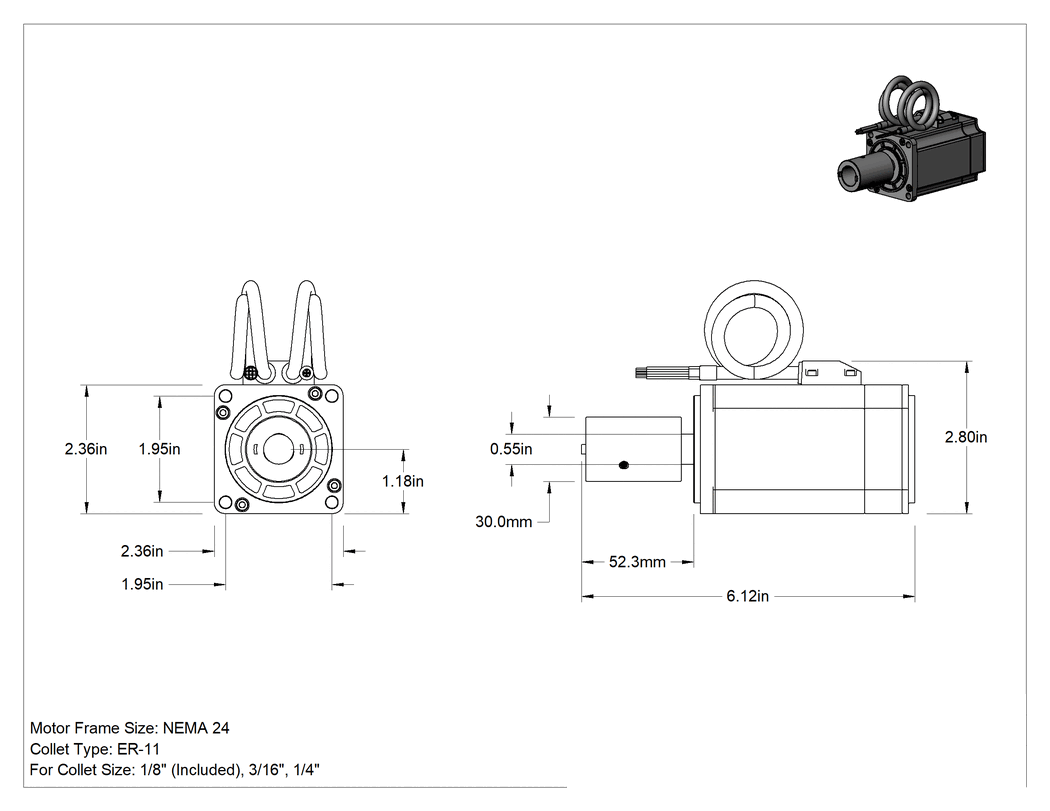

| Toplam | |
| Uzunluk | 6.1"15.49 cm |
| Genişlik | 2.4"61.0 mm |
| Yükseklik | 2.8"71.1 mm |
| Mil | |
| Çap | 30 mm |
| Uzunluk | 52 mm |
| Merkez-Taban | 1.19"30.2 mm |
| Tip | Katı |
| Bileşen | Motor |
| Yalıtım | |
| Sınıf | F |
| Maksimum Sıcaklık | 155°C |
| Toplam Gösterilen Saçılma (TIR) Hassasiyeti | 0.0005"0.01 mm |
| Pens Türü | ER-11 |
| Dahil Olan Pens Boyutları | 1/8"3.17 mm |
| Rulman Tipi | Bilye |
| Çalışma Yönü | Saat Yönünde, Saat Yönünün Tersine |
| Çalışma Döngüsü | Sürekli |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Yüz Şekli | Kare |
| Pens boyutu için | 1/8", 3/16", 1/4"3.17 mm / 4.76 mm / 6.35 mm |
| Motor Tipi | Fırçasız, Mil |
| Montaj Konumu | Yüzey |
| Montaj Konumu | Herhangi Bir Açı |
| Güç Kaynağı | Elektrik |
| Rotor Ataleti | 5.3 lb·in² |
| Ağırlık | 2.44 lb.1.11 kg |
| Tel Bağlantısı | Tel Uçları |
| Menşe Ülke | Çin |
Açıklama
Çok az titreşimle yüksek hızlarda çalışmak üzere tasarlanan bu motorlar, genellikle CNC makinelerinde pürüzsüz ve istikrarlı kesimler sağlar. Fırçasız oldukları için fırçalı DC motorlara göre daha hızlı çalışır, daha uzun ömürlüdür ve daha verimlidir. Ayrıca daha yüksek tork-ağırlık oranına sahiptirler. Bu iş mili motorlarına güç sağlamak ve bunları kontrol etmek için fırçasız DC motor sürücüsüne (dahil değildir) ihtiyacınız olacaktır. Otomatik takım değiştiricilerle uyumlu değildirler.
Yönlendirici uçları, matkap uçları ve parmak frezeler gibi yuvarlak şaftlı aletleri tutmak için ER-11 pens ile birlikte gelir. Daha büyük şaft boyutları için pensler ayrı olarak satılır.
Toplam Gösterilen Salınım (TIR) Hassasiyeti—Toplam Gösterilen Salınım (TIR), dönme düzgünlüğünün bir ölçüsüdür; değer ne kadar düşükse, dönen aletin sallanması o kadar az olur ve alet o kadar hassas olur. Yedek mil motoru seçerken, TIR değeri eşit veya daha iyi olan bir motor tercih etmelisiniz.
