T-Yivli Çerçeve
13 varyant (Ray Yüksekliği, T-Yivli Çerçeve Rayı Profili); ₺13.568 – ₺32.270

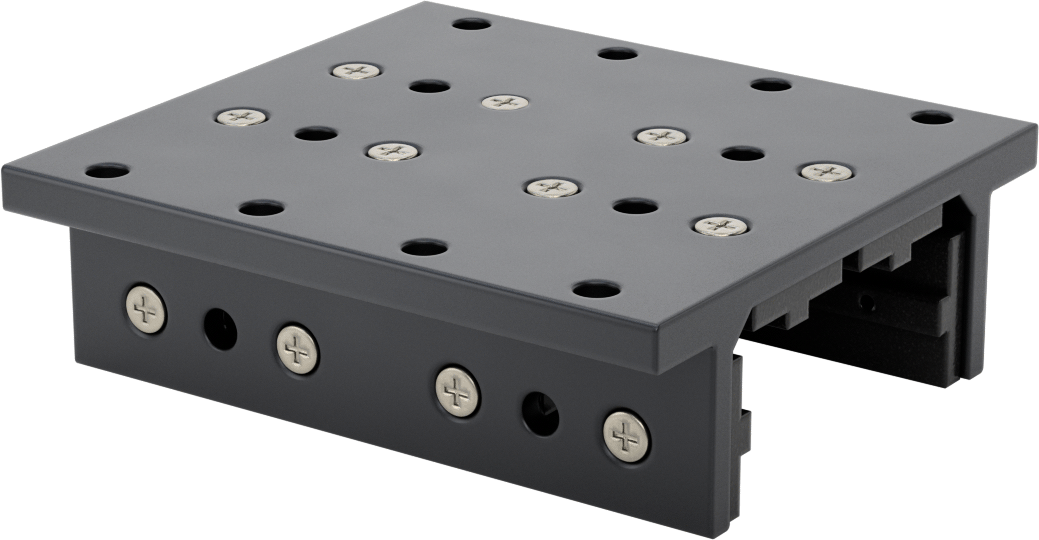

T-Yivli Çerçeve, T-kanallı raylar boyunca hassas doğrusal hareket sağlamak için kullanılan, kaygan ve dayanıklı plastik kaplı bir yatak ve ray makarası ailesidir. Bu sayfada 13 varyant bulunur; seçim başlıca Ray Yüksekliği ve T-Yivli Çerçeve Rayı Profili eksenlerinde farklı seçenekler sunar. Fiyat, seçilen kombinasyona göre ₺13.568 – ₺32.270 aralığında değişir.
Özellikler
| Çerçeve Tipi | T-Yuvası |
| T-Yuvası Çerçeveleme Bileşeni | Doğrusal Rulman |
| Ray Profili İçin | Çift |
| Manşonlu Yatak Taşıyıcı Tipi | Standart |
| Ray Yüksekliği | 3"76.2 mm |
| Dinamik Yük Kapasitesi | 105 lbs. @ 100 fpm |
| Statik Yük Kapasitesi | 600 lbs.272 kg |
| Maksimum Sıcaklık | 180 F |

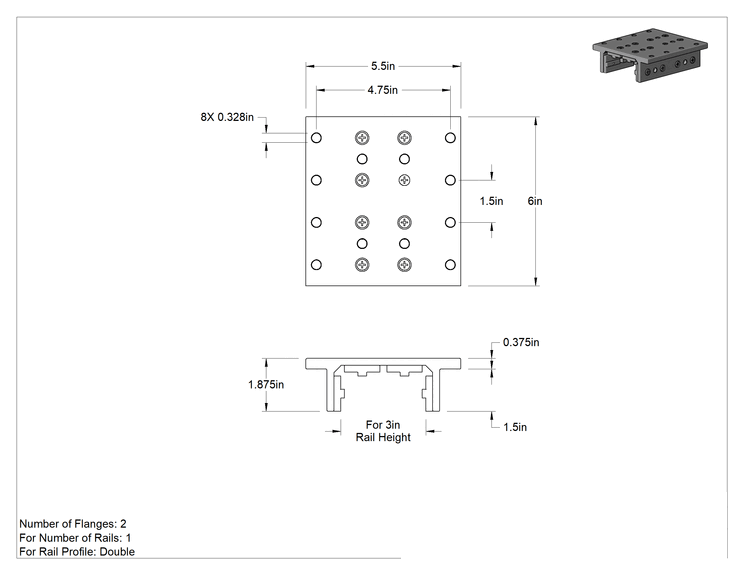

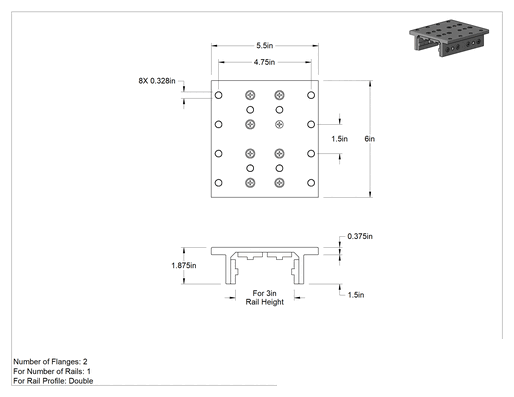

| Uzunluk | 6"15.24 cm |
| (A) | 5 1/2"13.97 cm |
| (B) | 1 7/8"47.6 mm |
| Ray Sayısı İçin | 1 |
| Flanş Sayısı | 2 |
| Taşıyıcı Profili | Flanşlı |
| Taşıyıcı Malzemesi | Eloksallı Alüminyum |
| Taşıyıcı Rengi | Siyah |
| Ped Malzemesi | UHMW Plastik |
| Ped Rengi | Siyah |
| İçerir | Bir adet taşıma paneli, Sekiz Adet Yatak Pedi, 30 Şim |
| Montaj Konumu | Taşıma Paneli |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Montaj Deliği Sayısı | 8 |
| Montaj Deliği Çapı | 5/16"7.94 mm |
| Montaj Deliği Derinliği | 3/8"9.52 mm |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
| İlgili Ürün | Yedek Yatak Pedleri |
Açıklama
Bileşenleri bu yük kapasiteli yataklara ve ray makaralarına monte ederek T-kanallı raylar boyunca doğrusal hareket sağlayın.
Rulmanlar, ray makaraları gibi diğer T-oluklu çerçeveli doğrusal hareket bileşenlerinden daha hassas hareket eder ve genellikle otomatik sistemlerde ve tekrarlayan hareket gerektiren diğer uygulamalarda kullanılır. Kaygan, dayanıklı plastikle kaplıdırlar ve hareketli parçaları yoktur. Bu rulmanlar kir, su, darbe ve titreşime dayanıklıdır. Ray üzerine oturmalarını ayarlamak için, rulman yastığı ile rulman yuvası arasına ürünle birlikte verilen şimlerden birini kaydırın.
Flanşlı kovan yatakları iki farklı yönde monte edilebilir: birinde yatak ray boyunca kayarken, diğerinde yatak bir bağlantı parçası görevi görerek rayın kaymasını sağlar. Raylara, yüklerin üzerine ve diğer yüzeylere sabitlemek için cıvataları flanş deliklerinden geçirin.
Aşınmış pedlerin yerine rulman pedleri kullanılır.
