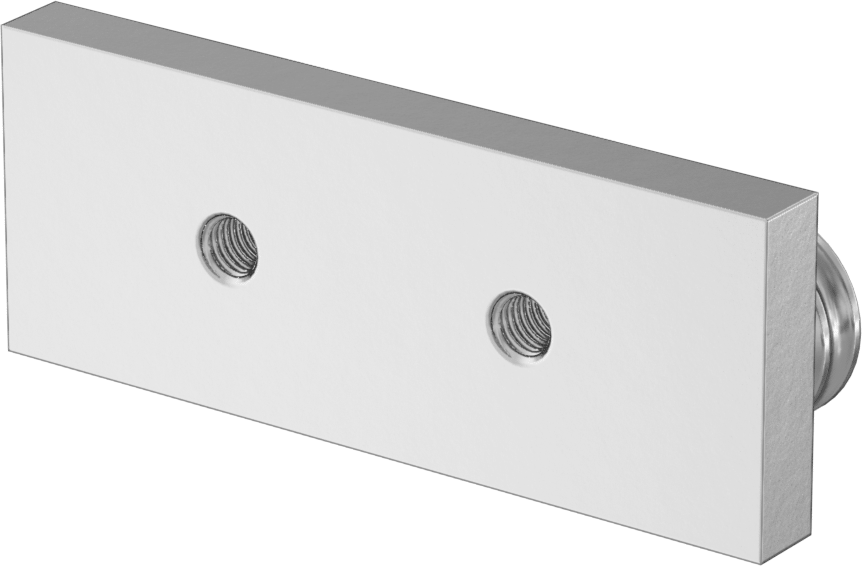

Yan Montajlı Raylı Makara Taşıyıcı, Sabit Makaralı Alüminyum

Yan Montajlı Raylı Makara Taşıyıcı, Sabit Makaralı Alüminyum, dikey yüzeylere monte edilerek malzeme taşıma sistemlerinde kılavuzluk ve destek sağlar. Bu aile, Ray Genişliği İçin ve Dinamik Yük Kapasitesi eksenlerinde seçeneklerle 2 varyant sunar. Fiyat, seçilen kombinasyona göre ₺23.794 – ₺32.496 aralığında değişir.

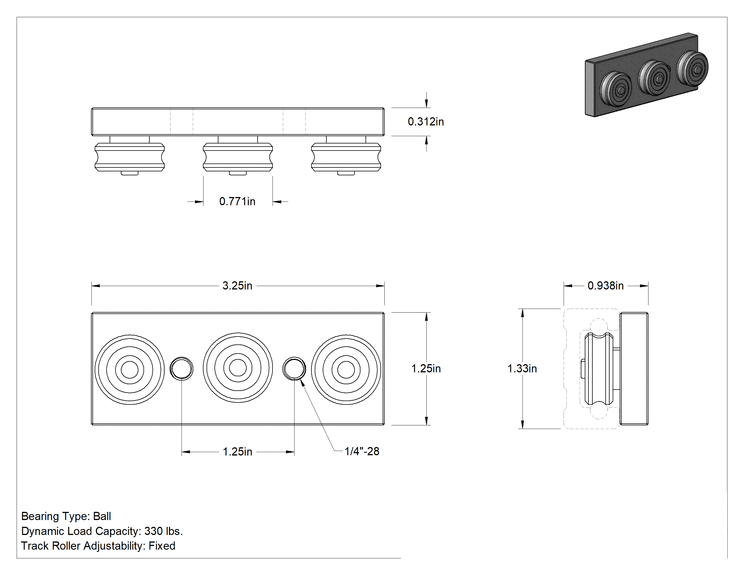

Teknik Çizim

Teknik Çizim

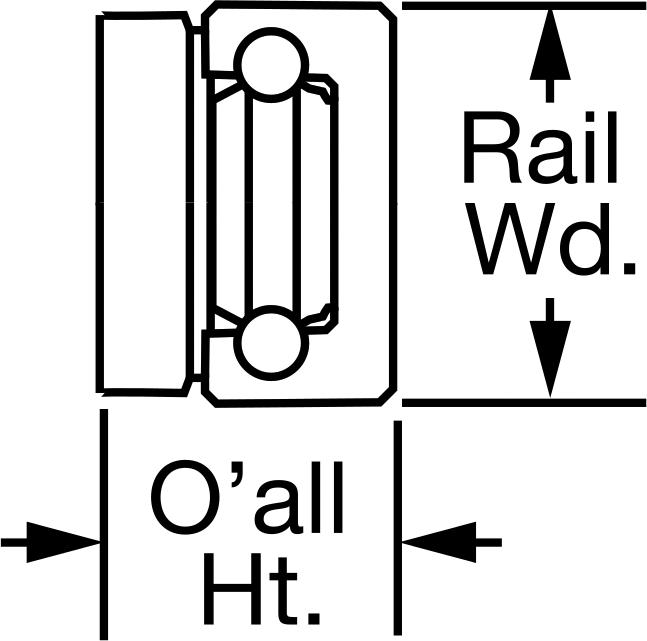

Ray Genişliği İçin

1.328"1.921"

Dinamik Yük Kapasitesi

330 lbs.840 lbs.

Toplam Yükseklik

0.938"1.125"

Taşıyıcı Genişliği

1.25"1.5"

Taşıyıcı Uzunluğu

3.25"4.5"

Silindir Çapı

0.711"1.21"

Delik Diş Boyutu

1/4"-285/16"-24

Delik Derinliği

0.305"0.313"

₺23.794 Adet

MZ-426190

Paket

Siparişe Ekle

Özellikler

Taşıyıcı ve Kılavuz Ray Tipi	Ray Makarası
Ray Genişliği İçin	1.328"33.7 mm
Dinamik Yük Kapasitesi	330 lbs.150 kg
Statik Yük Kapasitesi	Derecelendirilmemiştir
Toplam Yükseklik	0.938"23.8 mm
Taşıyıcı Genişliği	1.25"31.8 mm
Taşıyıcı Uzunluğu	3.25"82.5 mm
Ray Makarası Ayarlanabilirliği	Sabit
Ray Makarası Tipi	U-Oluk
Silindir Sayısı	3
Silindir Çapı	0.711"18.1 mm
Taşıyıcı Malzemesi	Alüminyum
Yatak Malzemesi	Çelik
Silindir Malzemesi	Çelik
Maksimum Sıcaklık	79°C
Montaj
Delik Sayısı	2
Delik Diş Boyutu	1/4"-286.35 mm
Delik Derinliği	0.313"7.95 mm
Dahil Edilen Bağlantı Elemanları	Hayır
Rulman Tipi	Bilye
Yağlama	Yağlanmış
Yağlayıcı	Lityum Kalınlaştırıcılı Gres
Menşe Ülke	Amerika Birleşik Devletleri
İlgili Ürün	Kılavuz Raylar

Açıklama

Duvara veya başka bir dikey yüzeye monte edin.
