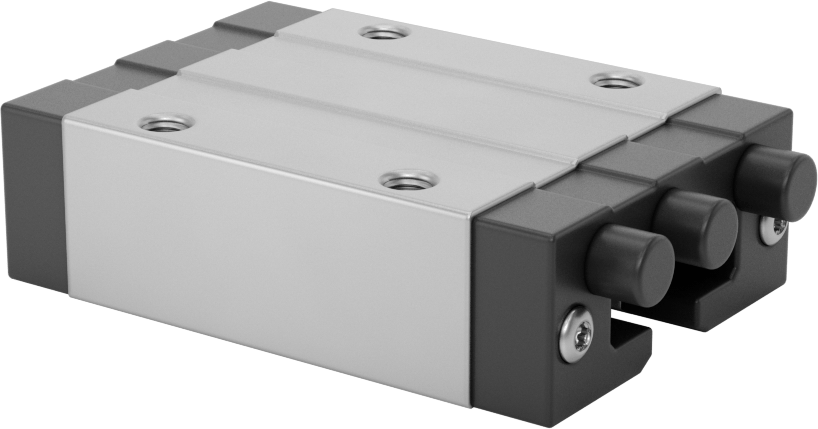

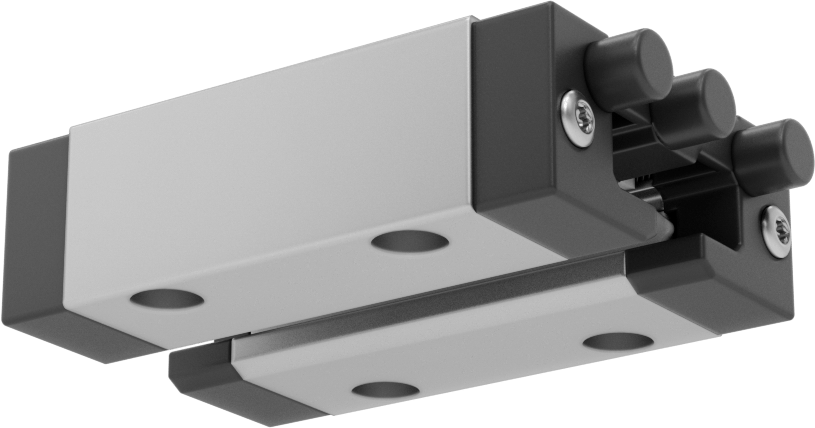

Kendinden Hizalamalı Burçlu Yatak Taşıyıcı, Eksenel Ray Hatalı Hizalama için
4 varyant (Ray Genişliği İçin, Statik Yük Kapasitesi); ₺13.692 – ₺21.718
Kendinden Hizalamalı Burçlu Yatak Taşıyıcı, Eksenel Ray Hatalı Hizalama için, raylar arasındaki yükseklik farkını yüzer yatağı sayesinde telafi ederek taşıyıcıların birlikte hareket etmesini sağlar. Bu aile, Ray Genişliği İçin ve Statik Yük Kapasitesi eksenlerinde olmak üzere 4 varyant sunar. Fiyat, seçilen kombinasyona göre ₺13.692 – ₺21.718 aralığında değişir.
Özellikler
| Taşıyıcı ve Kılavuz Ray Tipi | Kovanlı Yatak |
| Rulman Tipi | Manşon |
| Ray Hizalama Stili için | Kendinden Hizalamalı |
| Ray Sapma Türü İçin | Eksenel |
| Ray Genişliği İçin | 15 mm |
| Statik Yük Kapasitesi | 900 lbs.408 kg |
| Statik Eğim Moment Yük Kapasitesi | 18 ft.-lbs. |
| Statik Yuvarlanma Moment Yük Kapasitesi | 23 ft.-lbs. |
| Statik Sapma Momenti Yükü Kapasitesi | 18 ft.-lbs. |
| Eksenel Yanlış Hizalama Kapasitesi | 0.5 mm |

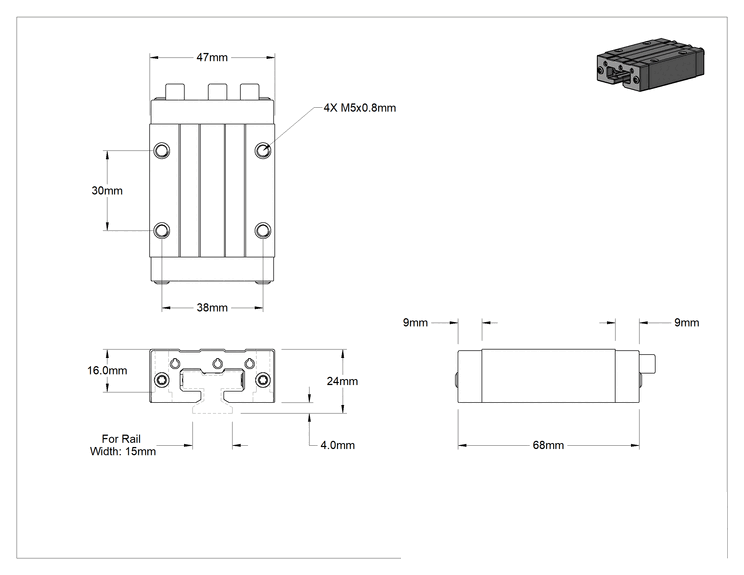

| Toplam Yükseklik | 24 mm |
| Taşıyıcı Genişliği | 47 mm |
| Taşıyıcı Uzunluğu | 68 mm |
| Taşıyıcı Malzemesi | Alüminyum |
| Yatak Malzemesi | PTFE Plastik |
| Maksimum Sıcaklık | 88°C |
| Montaj | |
| Delik Sayısı | 4 |
| Delik Diş Boyutu | M5 |
| Delik Diş Adımı | 0.8 mm |
| Delik Derinliği | 16 mm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Yağlama | Gerekli Değil |
| Menşe Ülke | Almanya |
| İlgili Ürün | Eloksallı Alüminyum Kılavuz Raylar |
Açıklama

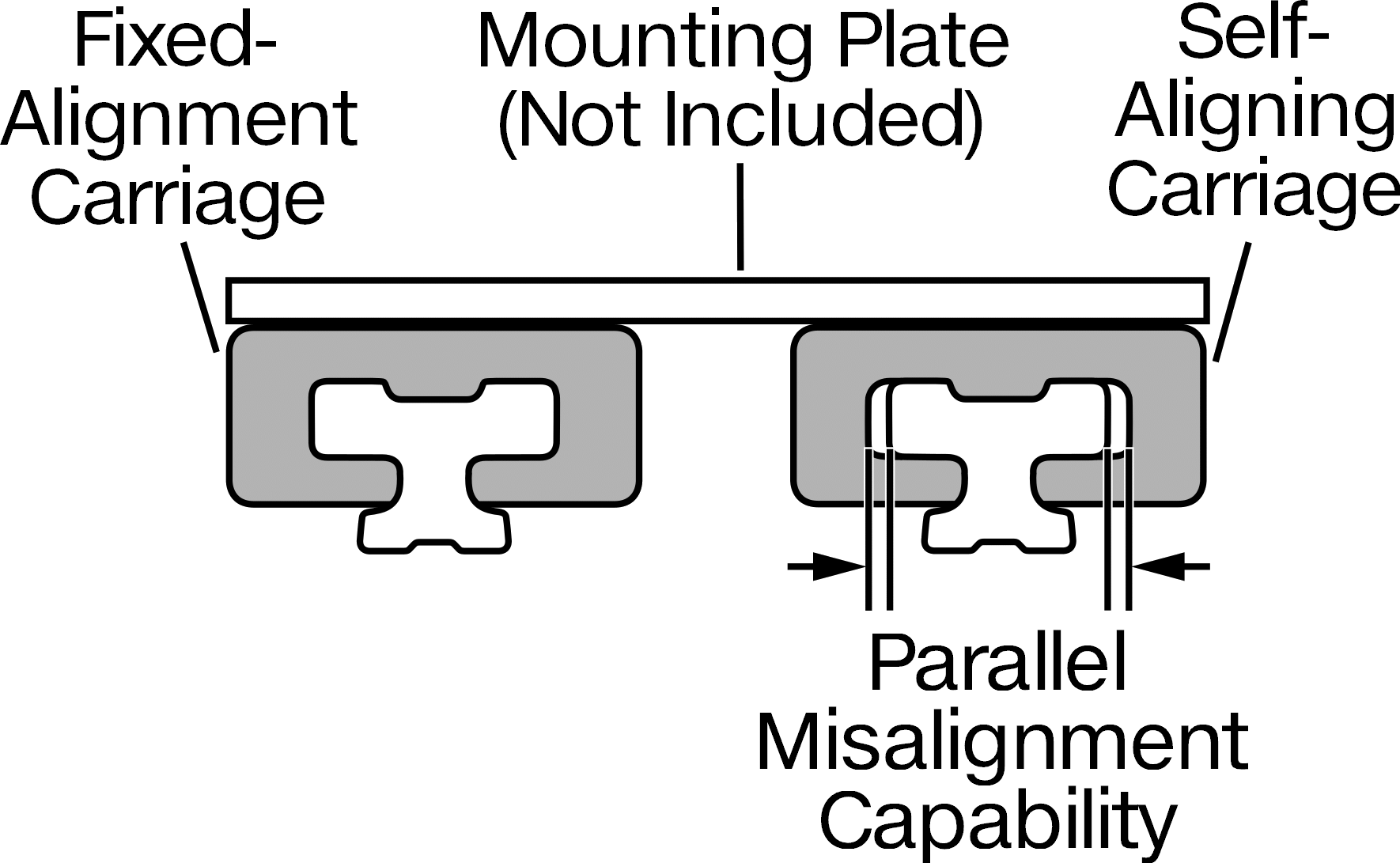

Bu kendinden hizalamalı taşıyıcılardaki yüzer yatak, raylar arasındaki hizasızlığı telafi etmek için ayarlanır, böylece taşıyıcılarınız yine de birlikte hareket eder. Tam bir sistem için, bir tarafta kendinden hizalamalı bir taşıyıcı ve ray, diğer tarafta ise sabit hizalamalı bir taşıyıcı ve ray gerekir (hepsi ayrı satılır).
Eksenel ray hizasızlığı için taşıyıcılar, raylar tam olarak aynı yüksekliğe monte edilmediğinde bu durumu telafi eder.
Not: Her bir taşıyıcı, yalnızca kendisine ait kılavuz ray ile kullanılabilir. Taşıyıcılar ters veya dikey bir yüzeye monte edildiğinde yük kapasitesi azalır.
