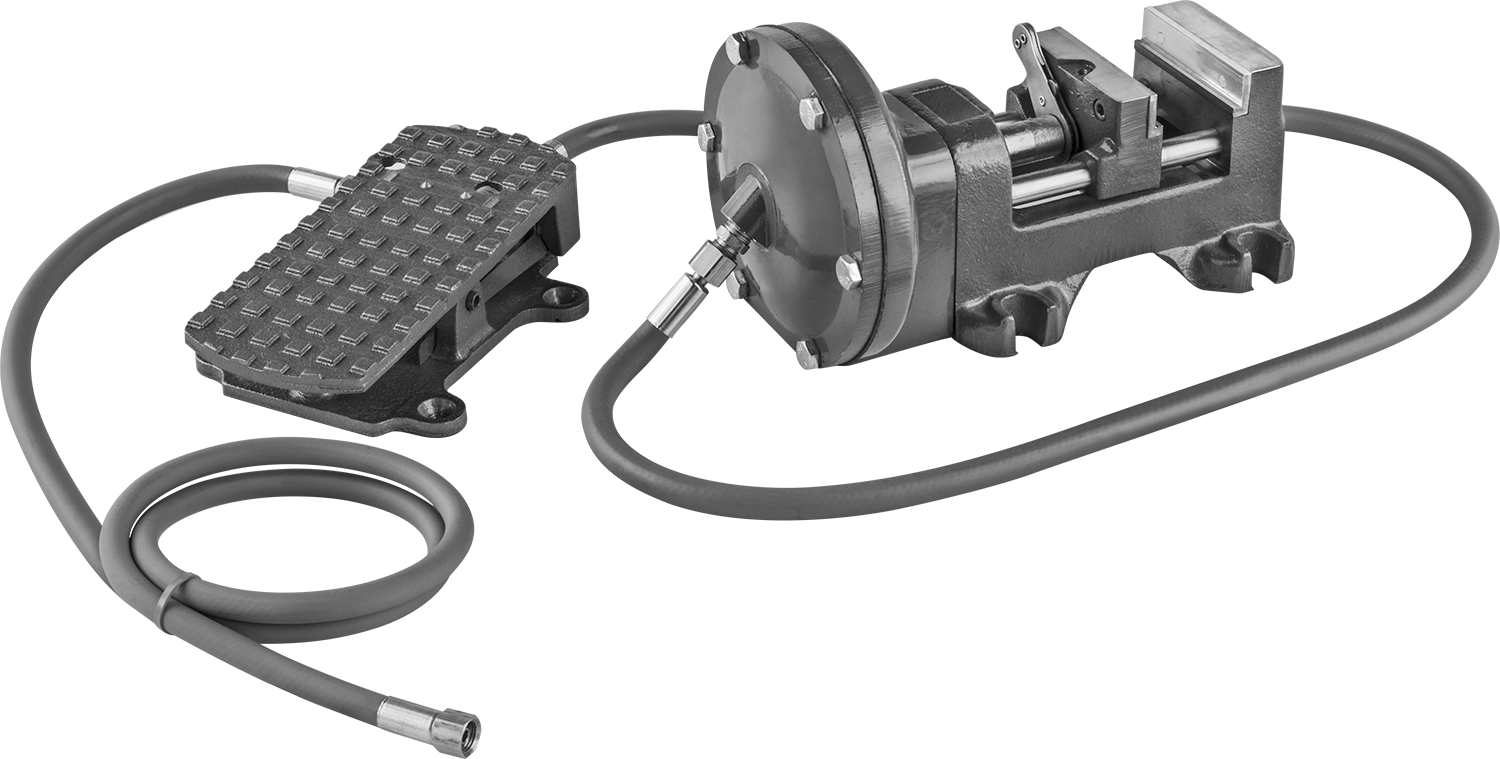

Pnömatik Makine Mengene, Sabit Taban, Tek Etkili
2 varyant (Çene Genişliği, Gövde Uzunluğu); ₺123.550 – ₺131.968
Pnömatik Makine Mengene, Sabit Taban, Tek Etkili, ayak pedalıyla kontrol edilen basınçlı hava ile çalışır, böylece elle temas etmeden iş parçalarını tutma imkanı sunar. Bu sayfada Çene Genişliği ve Gövde Uzunluğu gibi eksenlerle toplam 2 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺123.550 – ₺131.968 aralığında değişir.
Özellikler
| Çene | |
| Genişlik | 3"76.2 mm |
| Yükseklik | 1 1/4"31.8 mm |
| Maksimum Açılma | 3 1/8"79.4 mm |
| Stil | Düz |
| Malzeme | Çelik |
| Doku | Pürüzsüz |
| Değiştirilebilir | Evet |
| Montaj Deliği Çapı | 0.25"6.35 mm |
| Montaj Deliği Merkezden Merkeze | 1 7/8"47.6 mm |
| Montaj Vidası Diş Boyutu | 1/4"-206.35 mm |
| Taban Tipi | Sabit |
| Çalıştırma Türü | Tek Etkili |
| Hava Girişi | |
| Boru Çapı | 1/46.35 mm |
| Diş Tipi | NPSM |
| Cins | Erkek |
| Maksimum Basınç | 120 psi8.3 bar |
| Kavrama Kuvveti Faktörü | 15 |
| Toplam Yükseklik | 5 3/8"13.65 cm |
| Gövde | |
| Uzunluk | 10 1/4"26.03 cm |
| Malzeme | Demir |
| Montaj Türü | Cıvatalı |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |

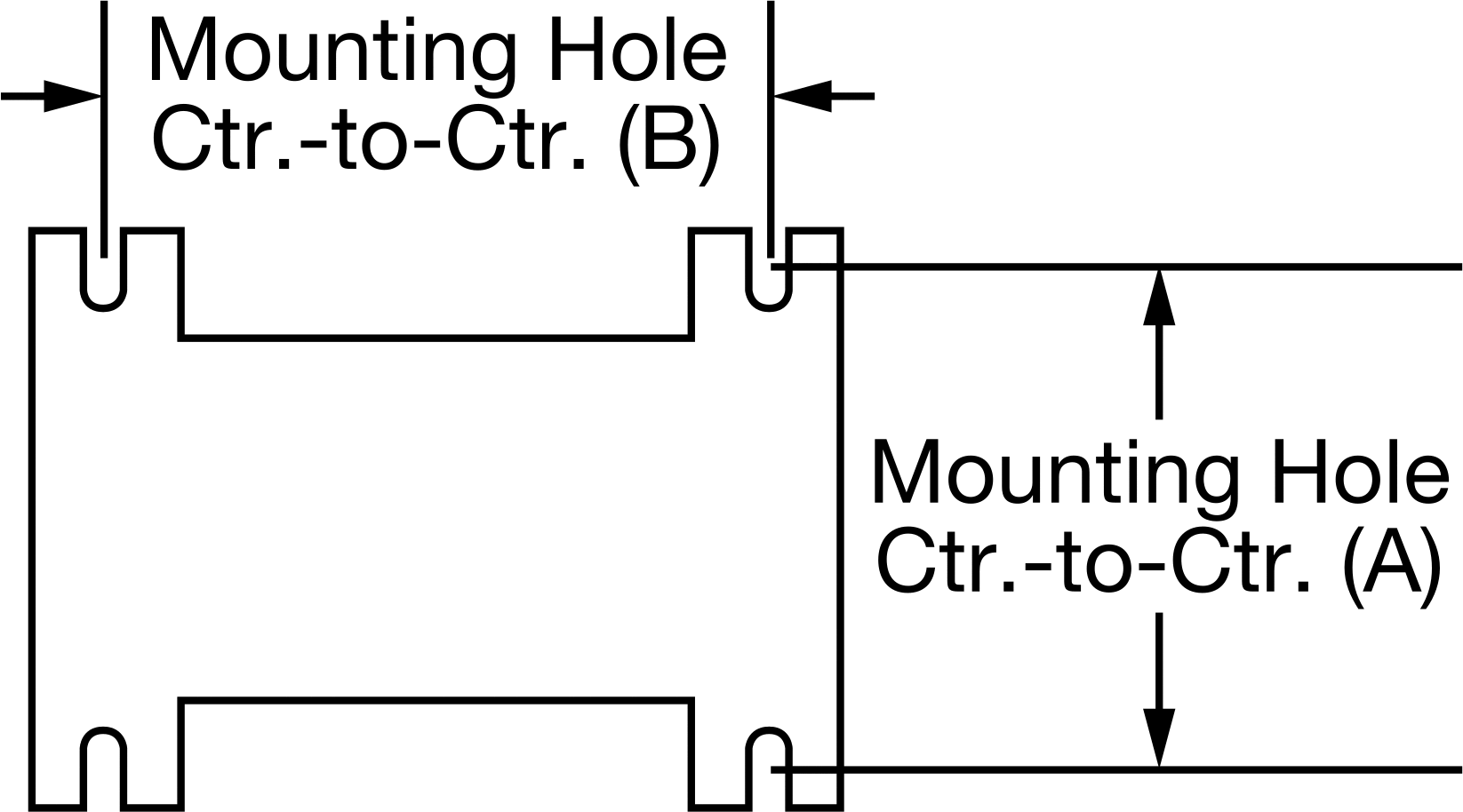

| Montaj Delikleri | |
| Adet | 4 |
| Çap | 17/32"13.5 mm |
| Merkezden Merkeze (A) | 4 1/8"10.48 cm |
| Merkezden Merkeze (B) | 4 3/4"12.06 cm |
| İçerir | İki adet 5 ft. Uzunlukta Hava Hortumu |
| Hava Silindiri Çalıştırma Mekanizması | Hava Uzatma/Yay Geri Çekme |
| Makine Tipi için | Bridgeport Tipi Freze Tezgahları, Matkap Presleri, Yüzey Taşlama Makineleri |
| Mengene Tipi | Makine |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Ayak pedalıyla kontrol edilen basınçlı hava, ellerinizi kullanmadan çalıştırmanıza olanak tanır. Pedala basarak hareketli çeneyi anında kapatın; tekrar basarak serbest bırakın. Bu mengeneyi, Bridgeport tipi freze makineleri ve matkap preslerinde iş parçalarının sık sık takılıp çıkarılması gereken üretim uygulamalarında kullanın. Çene yüksekliği 1 1/4", 1 5/16" ve 2 1/2" olan mengene, yüzey taşlama makinelerinde de kullanılabilir.
İş parçanız üzerindeki kavrama kuvvetini hesaplamak için, giriş hava basıncınızı kavrama kuvveti faktörü ile çarpın. Kuvveti kontrol etmek için bir hava regülatörü ekleyin.
Tek Etkili — Tek etkili mengene, kullanımdan önce çenenin istenen konuma manuel olarak ayarlanmasını gerektirir; bu nedenle bu mengene, tutarlı iş parçası boyutlarının tekrarlayan sıkıştırılması için en uygunudur. Çene ayarlandıktan sonra, hava basıncının etkinleştirilmesi çeneyi sıkıştırmak için 5/8" kadar yukarı hareket ettirir. Hava basıncı serbest bırakıldığında, hava silindiri içindeki bir yay geri dönüşü çeneyi ayarlanan konuma geri döndürür.
