Galvanizli Demir Kayar Ray Bağlantı Parçası

Galvanizli Demir Kayar Ray Bağlantı Parçası, ıslak ortamlarda korozyona dayanıklı dövülebilir demirden üretilmiş olup raylara geçirilerek korkuluk, depolama rafı gibi sistemler oluşturmayı sağlar. Bu ailede 55 varyant bulunur; Kaydırmalı Çerçeve Bileşeni ekseninde kapak, konektör ve panel askısı gibi farklı seçenekler sunar. Fiyat, seçilen kombinasyona göre ₺726 – ₺21.752 aralığında değişir.

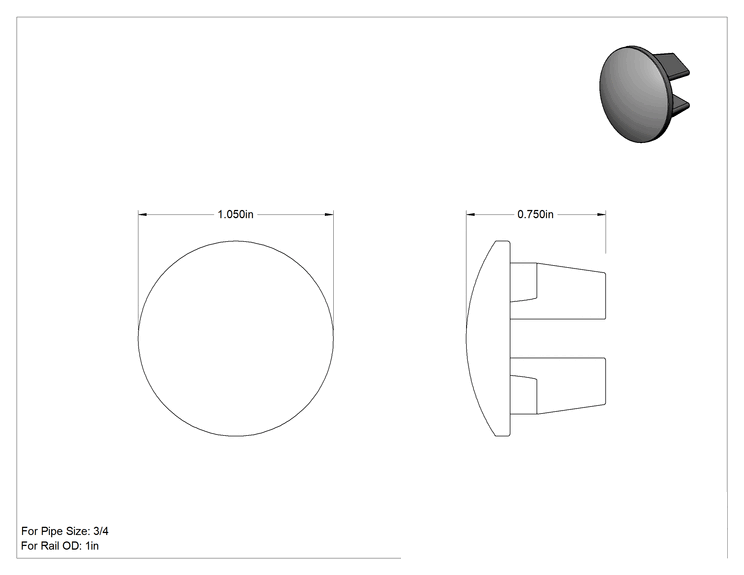

Teknik Çizim

Teknik Çizim

Kaydırmalı Çerçeve Bileşeni

KapakKonektörPanel AskısıRay UcuDurdurma BileziğiGeçişli Delikli KonektörDelikli Ray Desteği

Ray Dış Çapı İçin

1"1 3/8"1 5/8"1 7/8"2 3/8"

Boru Çapı İçin

11 1/21 1/423/4

Kapak Çapı

1 1/16"1 5/16"1 11/16"1 7/8"2 3/8"

Kaydırmalı Çerçeve Bileşeni Şekli

45° Wye90° DirsekDört Yönlü 90° DirsekÜç Yollu 90° DirsekBeş Yönlü ÇaprazFlanşAltı Yönlü ÇaprazDüz

Adet

124

Çap

1/4"5/16"3/8"

Toplam Yükseklik

1 9/16"1 15/16"2"2 5/16"2 1/2"2 7/8"3 1/4"3 5/8"4"

Uzunluk

3"3 7/16"4"4 1/4"

Genişlik

1 5/8"1 3/4"1 7/8"

₺726 Paket

MZ-318257

Paket

Siparişe Ekle

Özellikler

Çerçeve Tipi	Takılabilir
Kaydırmalı Çerçeve Bileşeni	Kapak
Ray Dış Çapı İçin	1"25.4 mm
Boru Çapı İçin	3/419.0 mm
Kapak Çapı	1 1/16"27.0 mm
Malzeme	Galvanizli Demir
Menşe Ülke	Hindistan, Çin Halk Cumhuriyeti veya Birleşik Krallık

Açıklama

Islak ortamlarda korozyon direnci sağlamak için bu çerçeve galvanizlidir. Bağlantı parçalarını rayların üzerine geçirerek özel korkuluklar, koruma rayları, depolama rafları ve raf sistemleri oluşturun. Güvenli bir tutuş için ürünle birlikte verilen ayar vidalarını sıkın.

Galvanizli demir bağlantı parçaları dövülebilir demirdir.

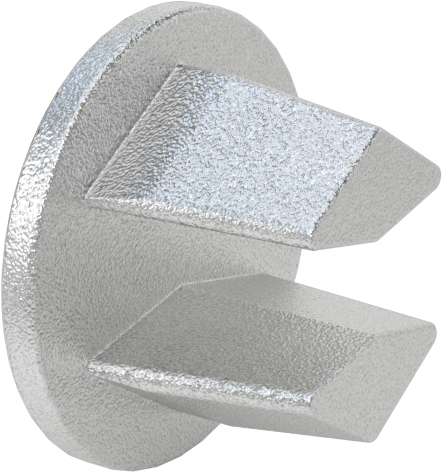

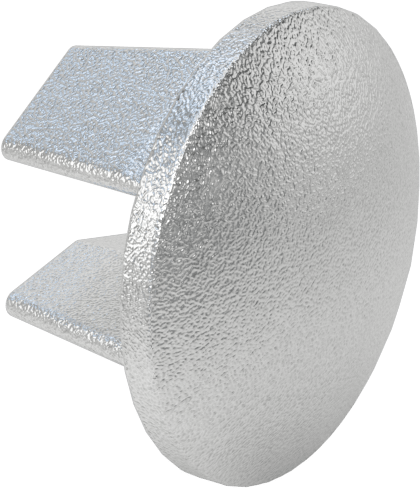

Kapaklar, rayların uçlarını korur ve örter.
