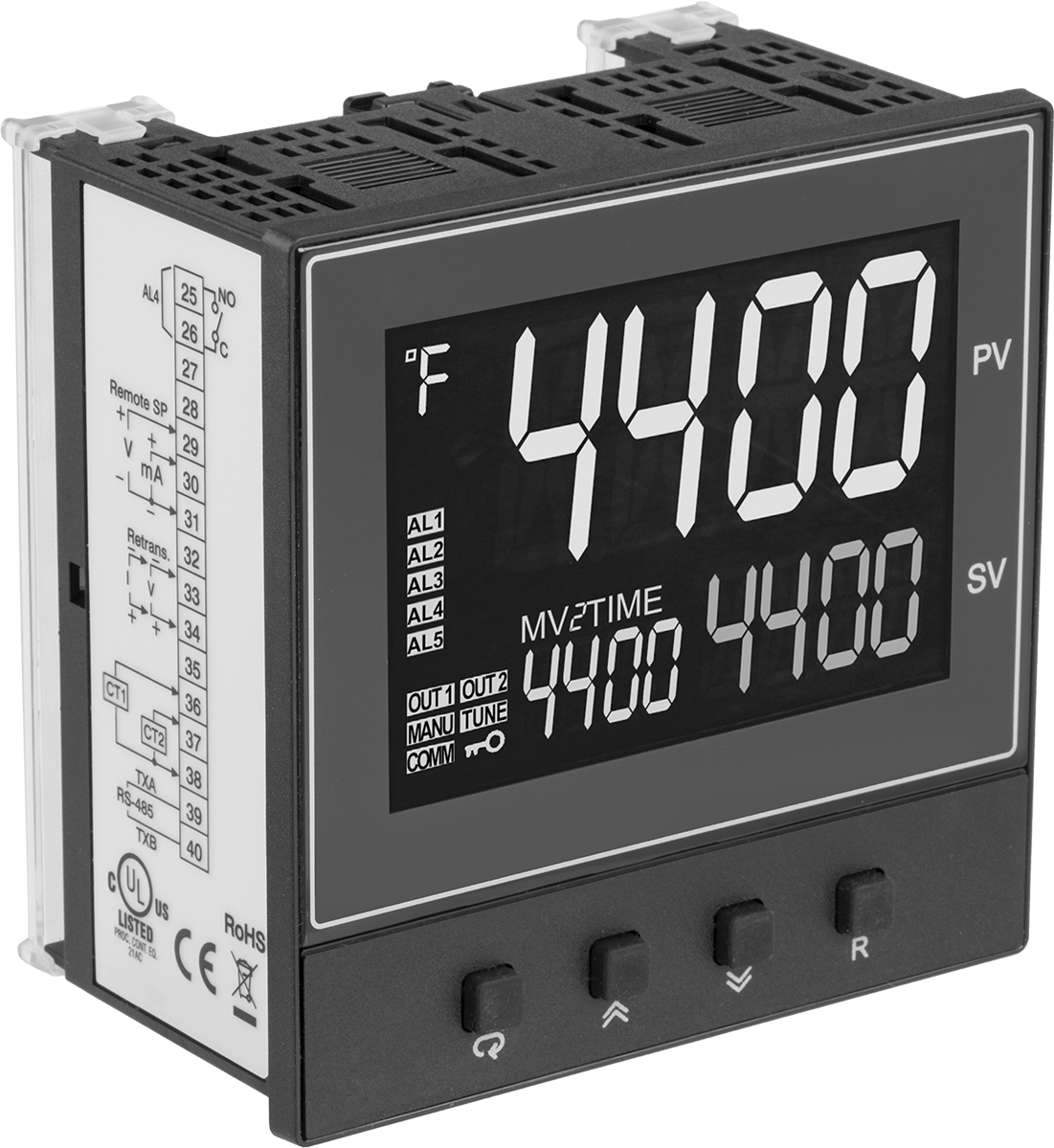

Otomatik Ayarlı Sıcaklık Kontrol Cihazı, Katı Hal Rölesi Isıtma Çıkışı
2 varyant (Toplam Çıkış Sayısı, Çıkış Türü); ₺57.098 – ₺58.534
Otomatik Ayarlı Sıcaklık Kontrol Cihazı, PID algoritması ve bulanık mantık kullanarak ısıtma sistemlerinde hassas ve istikrarlı sıcaklık kontrolü sağlar. Bu ailede 2 varyant bulunur. Toplam Çıkış Sayısı ekseninde 3 veya 4 çıkışlı seçenekler sunulur. Fiyat, seçilen kombinasyona göre ₺57.098 – ₺58.534 aralığında değişir.
Özellikler
| Kontrol Cihazı Çıkış Türü | Katı Hal Rölesi |
| DIN Panel Kesim Boyutu için | 1/4 |
| Panel Açıklığı İçin | |
| Yükseklik | 3 5/8"92.1 mm |
| Genişlik | 3 5/8"92.1 mm |
| Termokupl Probu Tipi için | B, E, J, K, L, N, R, S, T |
| Toplam Çıkış Sayısı | 3 |
| Çıkış Türü | Isıtma—1 14V DC Katı Hal Rölesi Cooling/Alarming—1 Mechanical Relay Alarming—1 Mechanical Relay |
| Mekanik Röle | |
| Anahtar Tanımı | SPST-NO |
| Gerilimde Maksimum Anahtarlama Akımı | 2 amp @ 240V AC |
| Çıkış Gerilimi | 240V AC |
| Anahtar Başlangıç Konumu | 1 Kapalı |
| Prob tipi için | Termokupl, RTD |
| Sıfırlama Türü | Otomatik |
| Giriş Gerilimi Aralığı | 90V AC ila 250V AC |
| Yükseklik | 3 3/4"95.3 mm |
| Genişlik | 3 3/4"95.3 mm |
| Derinlik | 2 3/8"60.3 mm |
| Muhafaza Derecesi | IP20, IP50 |
| Çalıştırma Noktası Ayarlanabilirliği | Ayarlanabilir |
| Ayarlama Yöntemi | Tuş Takımı |
| Sertifikasyon | C-UL Listeli, CE İşareti, UL Listeli |
| Kontrol Türü | Orantılı-İntegral-Türev |
| Rakam Yüksekliği | 9/16", 1"14.3 mm / 25.4 mm |
| Ekran Türü | LCD |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Elektrik Fazı | Tekli |
| Çevre | Tozlu |
| RTD Prob Direnci için | 100 ohm |
| Frekans | 60 Hz |
| Gövde Malzemesi | Plastik |
| Maksimum Çalışma Sıcaklığı | 49°C |
| Ölçü Birimi | Celsius, Fahrenheit |
| Montaj Konumu | Panel |
| Çalıştırma Noktası Sayısı | 1 |
| Çözünürlük | 0.1 |
| RTD Prob Bağlantısı | Tel Uçları |
| Anahtar Başlangıç Konumu - 3 | 1 Kapalı |
| Sıcaklık Hassasiyeti | |
| RTD Prob | ±0.7° F ±0.4° C |
| J Tipi Prob | ±3.6° F ±2° C |
| K Tipi Prob | ±3.6° F ±2° C |
| T Tipi Prob | ±3.6° F ±2° C |
| Sıcaklık Aralığı | |
| RTD Prob | -345° F to 1,290° F -210° C to 700° C |
| J Tipi Prob | -180° F ila 1,830° F -120° C to 1,000° C |
| K Tipi Prob | -325° F to 2,495° F -200° C to 1,370° C |
| T Tipi Prob | -415° F to 750° F -250° C to 400° C |
| Termokupl Prob Bağlantısı | Tel Uçları |
| UL Dosya Numarası | E244198 |
| Tel Bağlantısı | Vida Terminali |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Hızlı, öngörülemez veya karmaşık sıcaklık değişikliklerinin yaşandığı sistemler için ideal olan bu kontrolörler, oransal-integral-türev (PID) kontrol algoritmasını kullanarak ısıtma ekipmanını açıp kapatır ve ince ayarlamalar yaparak size en hassas ve istikrarlı sıcaklık kontrolünü sağlar. Oransal kontrolörlere benzer şekilde çalışırlar, ancak hedef sıcaklığa dönmenin ve aşırı çıkmayı önlemenin en etkili yolunu hesaplamak için daha fazla değişken toplarlar. Ayrıca, sisteminizin davranışını öğrenmek ve gerektiğinde telafi etmek için bulanık mantığa sahiptirler. Otomatik ayarlama işlevini kullanarak kontrolörün döngü yapmasını ve sisteminiz için ideal PID değişkenlerini belirlemesini sağlayın. PID değişkenlerini manuel olarak da seçebilirsiniz. Bu kontrolörler, kritik proses uygulamalarında son derece hassas bir termokupl veya RTD probu (her ikisi de dahil değildir) ile sıcaklığı okur. Otomatik olarak sıfırlandıkları için, sıcaklık dalgalandıkça kapanır ve tekrar açılırlar. Hepsi DIN kesimli gösterge panellerine sığar. Tuş takımını kullanarak çalıştırma noktasını, sıfırlama noktasını ve diğer ayarları yapın.
Hepsi Amerikan, Kanada ve Avrupa güvenlik standartlarını karşılar.
Katı Hal Röle Çıkışı—Katı hal röle çıkışları, harici bir katı hal rölesini (dahil değildir) doğrudan kontrol etmek için bir darbe sinyali gönderir. Mekanik ve sinyal rölelerinden daha uzun hizmet ömrüne sahiptirler. Mekanik rölelerden daha hassas ve hızlı kontrol anahtarlaması için bunları kullanın.
Alarm için — Alarm çıkışları, basit cihazları çalıştıracak şekilde de yapılandırılabilir.
IP20 Muhafaza Sınıfı — IP20 sınıfı kontrolörler, parmak büyüklüğündeki nesnelerin elektrik akımı bulunan devreye temas etmesini önler. IP50 sınıfı kontrolörler toza karşı koruma sağlar.
IP50 Muhafaza Sınıfı — IP20 sınıfı kontrolörler, parmak büyüklüğündeki nesnelerin canlı devreye temas etmesini engeller. IP50 sınıfı kontrolörler toza karşı koruma sağlar.
