Teknik Sembol Çizim Şablonları

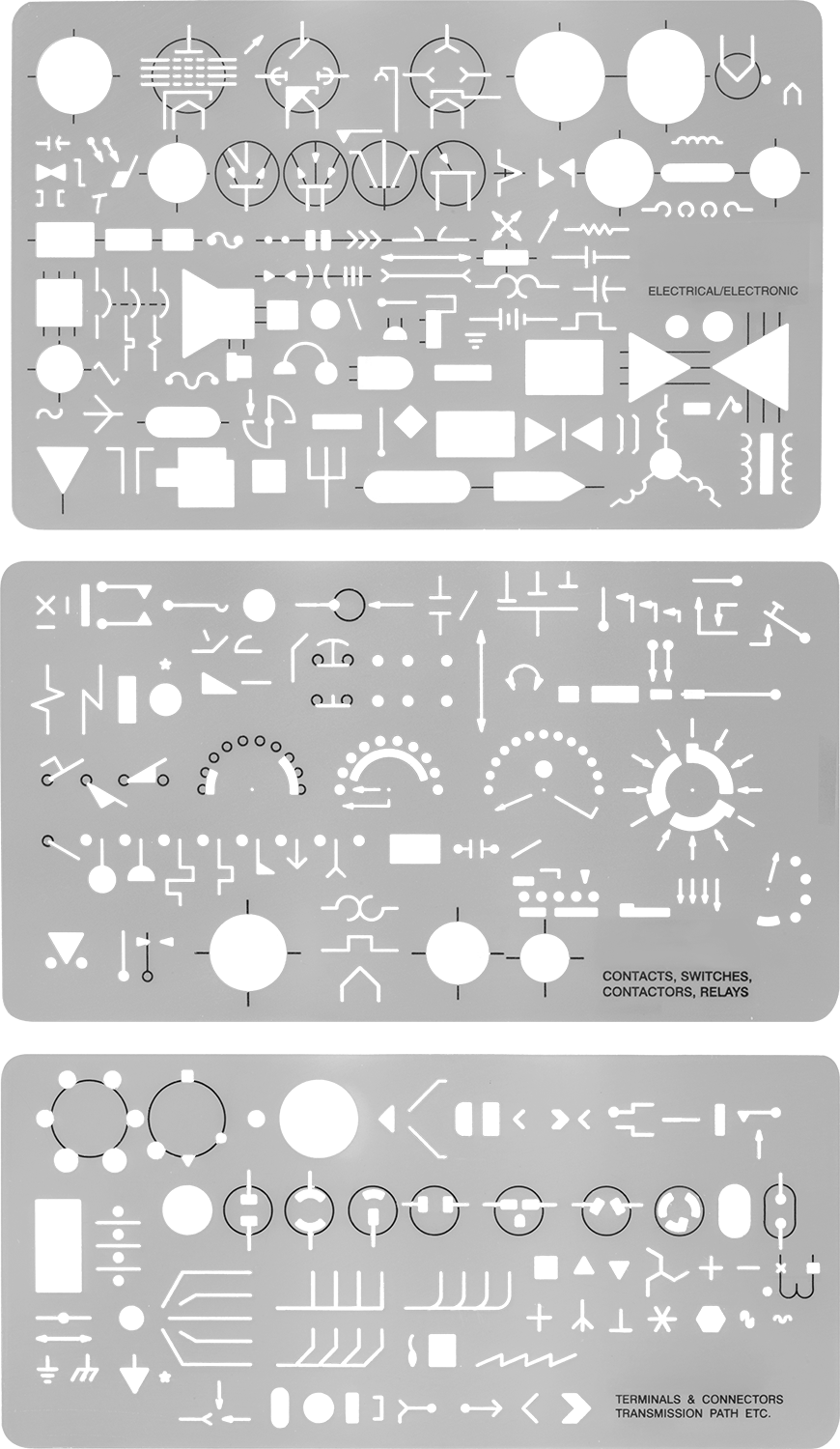

Teknik Sembol Çizim Şablonları serisinde 6 varyant bulunur. Seçenekler — Teknik Şablon Tipi: 6 seçenek (Elektrik/Elektronik, Akış Şeması, Isıtma ve Klima, …); Açıklama: 6 seçenek (Bilgisayar akış sembolleri ANSI X3.5 ve ISO 1028 standartlarına uygundur, Semboller ASA Z32.2.3 ve 32.2.4'e uygundur, Semboller, kontaklar, anahtarlar, terminaller, vb. ANSI Y32.2'ye Uygun (3'lü Set), …); Toplam Uzunluk: 5 seçenek (5", 7", 8", …); Toplam Genişlik: 5 seçenek (3 3/4", 4 3/8", 5", 4", 5", …). Fiyat, seçilen kombinasyona göre ₺2.868 – ₺12.758 aralığında değişir.

Teknik Şablon Tipi

Elektrik/ElektronikAkış ŞemasıIsıtma ve KlimaEv ve TesisatBoru Bağlantı ParçalarıSac Metal Kanal

Açıklama

Bilgisayar akış sembolleri ANSI X3.5 ve ISO 1028 standartlarına uygundurSemboller ASA Z32.2.3 ve 32.2.4'e uygundurSemboller, kontaklar, anahtarlar, terminaller, vb. ANSI Y32.2'ye Uygun (3'lü Set)Isıtma ve iklimlendirme için kesitlerEv planı ve sıhhi tesisat armatürleriBoru Dış Çapı Sembolleri, uç kapağı, flanş, ve bağlantı parçaları

Toplam Uzunluk

5"7"8"9 3⁄4"10"

Toplam Genişlik

3 3⁄4", 4 3⁄8", 5"4"5"5 1⁄16"7"

₺12.758 Adet

MZ-111835

Paket

Siparişe Ekle

Özellikler

Şablon Tipi	Sembol, Teknik
Uygulama	Çizim
Teknik Şablon Tipi	Elektrik/Elektronik
Açıklama	Semboller, kontaklar, anahtarlar, terminaller, vb. ANSI Y32.2'ye Uygun (3'lü Set)
Toplam
Uzunluk	8"20.32 cm
Genişlik	3 3/4", 4 3/8", 5"95.3 mm / 11.11 cm / 12.70 cm
Malzeme	Plastik
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Boru bağlantı parçaları, elektrik işleri, sıhhi tesisat ve daha fazlası için teknik sembolleri takip edin.
