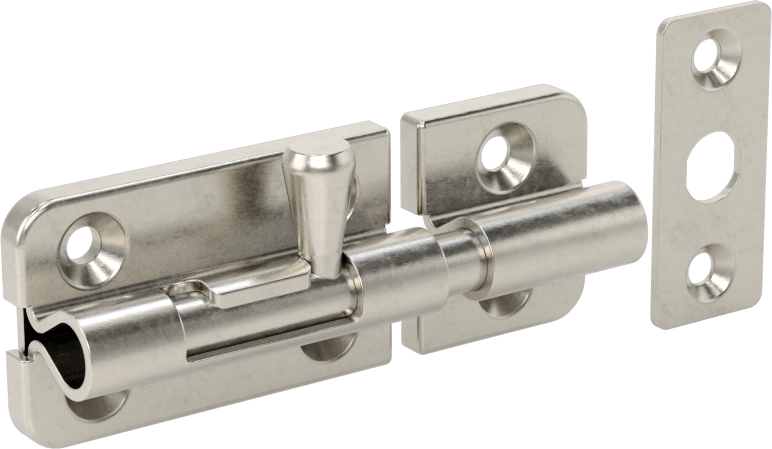

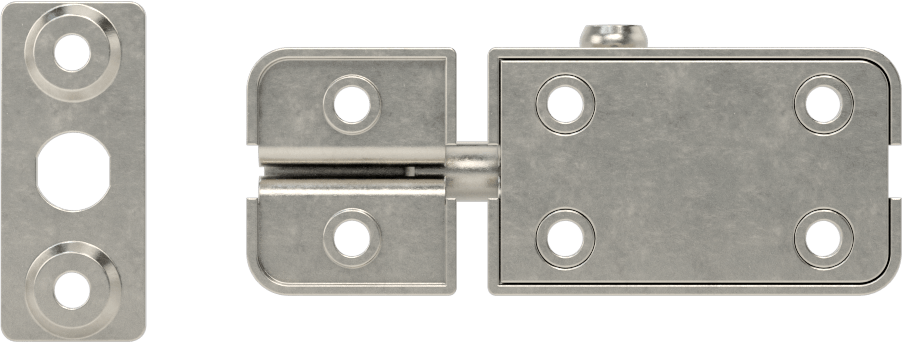

Yaylı Kaldırma ve Bırakma Namlu Mandalı

Yaylı Kaldırma ve Bırakma Namlu Mandalı, cıvatayı kaydırıp düğmeyi çentiğe bırakarak kilitlenen ve sağ-sol montaj için ters çevrilebilen bir mandal türüdür. Bu aile, Cıvata Çapı ve Genişlik eksenlerinde olmak üzere toplam 4 varyant sunar. Fiyat, seçilen kombinasyona göre ₺4.736 – ₺9.838 aralığında değişir.

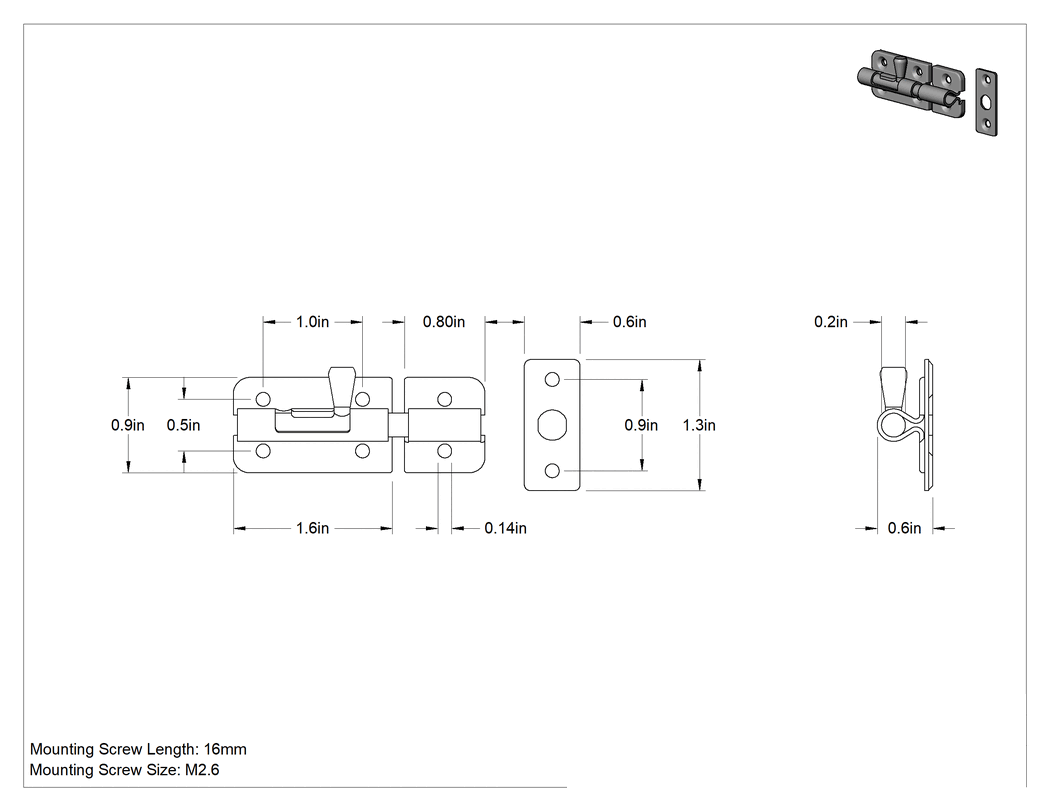

Teknik Çizim

Teknik Çizim

Cıvata Çapı

1⁄4"3⁄8"

Genişlik

1 9⁄16"2 3⁄8"3 9⁄16"

Çıkıntı

9⁄16"13⁄16"

Yükseklik

15⁄16"1 5⁄16"

Yüzeye Monte Vurma Plakası Genişliği

13⁄16"1"

Gömme Montajlı Kilit Plakası Yüksekliği

1 5⁄16"1 11⁄16"

Gömme Montajlı Kilit Plakası Genişliği

9⁄16"11⁄16"

Yüzeye Monte Vurma Plakası Yüksekliği

15⁄16"1 5⁄16"

Montaj Vidası Boyutu

M2.6M3.5

Montaj Vidası Uzunluğu

5⁄8"3⁄4"

Montaj Deliği Çapı

1⁄8"9⁄64"

₺4.756 Adet

MZ-318768

Paket

Siparişe Ekle

Özellikler

Malzeme	304 Paslanmaz Çelik
Görünüm	Mat
Yükseklik	15/16"23.8 mm
Genişlik	1 9/16"39.7 mm
Çıkıntı	9/16"14.3 mm
Cıvata Çapı	1/4"6.35 mm
Yüzeye Monte Kilit Plakası
Yükseklik	15/16"23.8 mm
Genişlik	13/16"20.6 mm
Gömme Montajlı Kilit Plakası
Yükseklik	1 5/16"33.3 mm
Genişlik	9/16"14.3 mm
Montaj
Konum	Yüzey
Konum	Yatay, Dikey
Dahil Edilen Bağlantı Elemanları	Evet
Vida Boyutu	M2.6
Vida Uzunluğu	5/8"15.9 mm
Montaj Deliği
Çap	9/64"3.57 mm
Stil	Gömme
Kızak Cıvatası Tipi	Kilitlenmeyen
Maksimum Yay Gücü	Derecelendirilmemiştir
Menşe Ülke	Japonya

Açıklama

Yaylı cıvata, geri çekene kadar kilitli kalır — cıvatayı kaydırın ve düğmeyi çentiğe bırakarak sabitleyin. Bu mandallar, sağ ve sol montaj için ters çevrilebilir.
