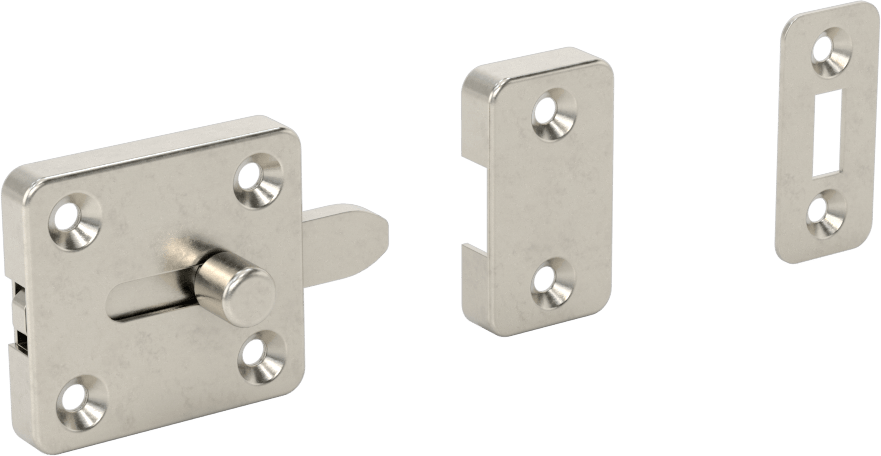

Kayan Cıvata Mandalı, 304 Paslanmaz Çelik

Kayan Cıvata Mandalı, 304 Paslanmaz Çelik, sağ ve sol montaj için ters çevrilebilen sürgülü bir kilit mekanizmasıdır. Bu ailede Genişlik ekseninde dört farklı seçenekle 4 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺3.640 – ₺8.888 aralığında değişir.

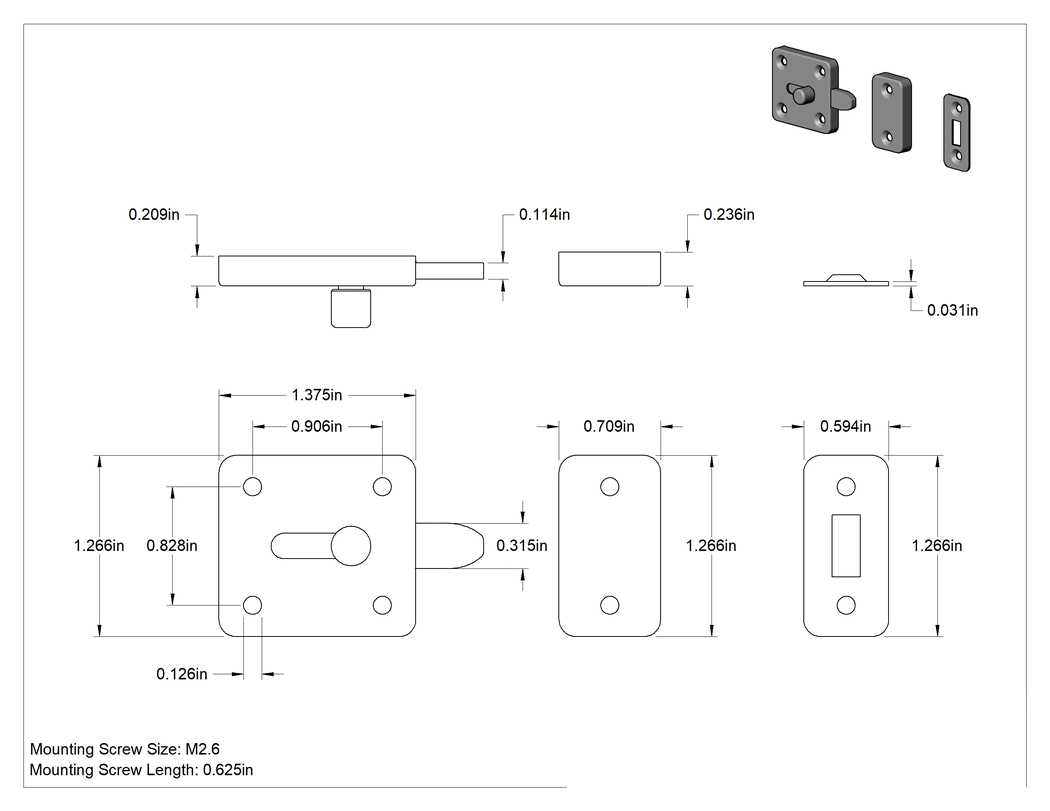

Teknik Çizim

Teknik Çizim

Genişlik

1 3⁄8"2"2 3⁄16"3"

Cıvata Kalınlığı

1⁄8"1⁄4"5⁄16"

Çıkıntı

1⁄2"1 1⁄16"

Yükseklik

1 1⁄4"1 1⁄2"1 15⁄16"

Montaj Vidası Boyutu

No. 6M2.6

Cıvata Genişliği

3⁄8"5⁄8"

Yüzeye Monte Vurma Plakası Yüksekliği

1 1⁄4"1 9⁄16"1 7⁄8"

Yüzeye Monte Vurma Plakası Genişliği

1⁄2"3⁄4"13⁄16"

Montaj Deliği Çapı

1⁄8"3⁄16"

Montaj Vidası Uzunluğu

5⁄8"3⁄4"

₺3.640 Adet

MZ-123933

Paket

Siparişe Ekle

Özellikler

Malzeme	304 Paslanmaz Çelik
Görünüm	Mat
Stil	B
Yükseklik	1 1/4"31.8 mm
Genişlik	1 3/8"34.9 mm
Çıkıntı	1/2"12.7 mm
Cıvata
Genişlik	3/8"9.52 mm
Kalınlık	1/8"3.17 mm
Yüzeye Monte Kilit Plakası
Yükseklik	1 1/4"31.8 mm
Genişlik	3/4"19.0 mm
Gömme Montajlı Kilit Plakası
Yükseklik	1 1/4"31.8 mm
Genişlik	9/16"14.3 mm
Montaj
Konum	Yüzey
Konum	Yatay
Dahil Edilen Bağlantı Elemanları	Evet
Vida Boyutu	M2.6
Vida Uzunluğu	5/8"15.9 mm
Montaj Deliği
Çap	1/8"3.17 mm
Stil	Gömme
Kızak Cıvatası Tipi	Kilitlenmeyen
Menşe Ülke	Japonya

Açıklama

Bu mandallar, sağ ve sol montaj için ters çevrilebilir.

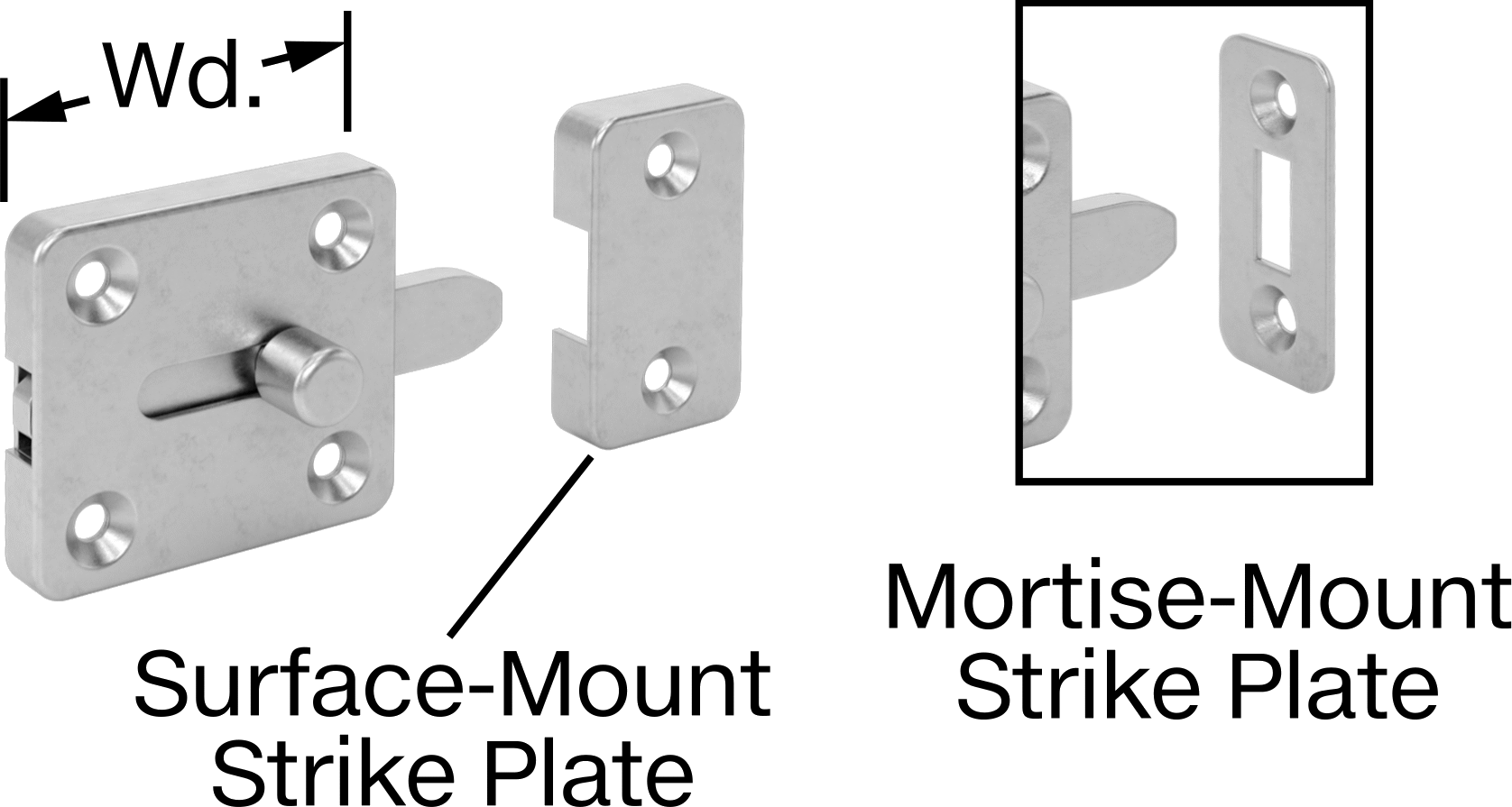

Stil B—Stil B, standart sürgülü cıvata mandallarından daha kompakttır ve çok fazla dışarı çıkıntı yapmaz, bu nedenle dar alanlar için idealdir.
