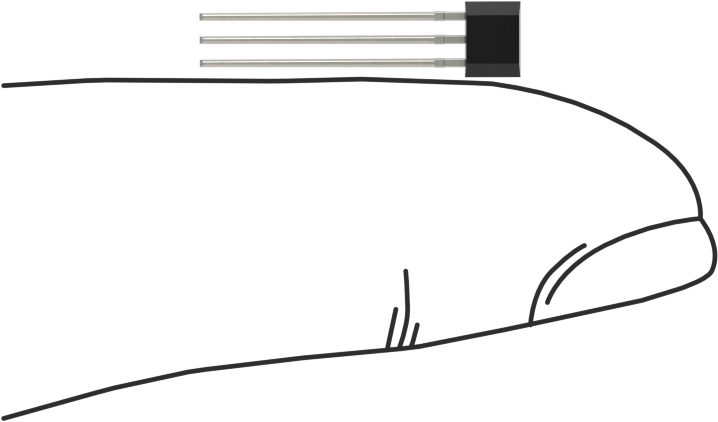

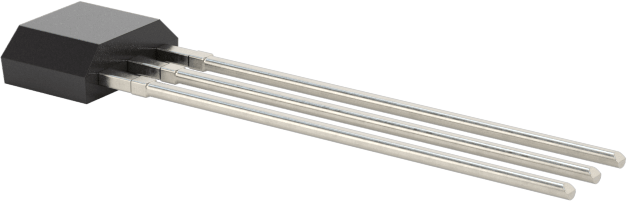

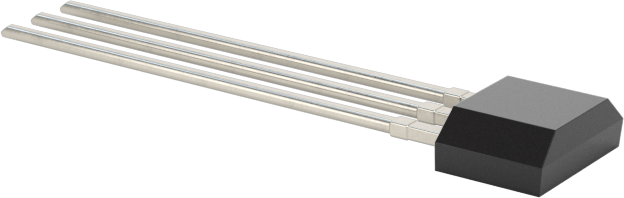

Devre Kartı DC Manyetik Nesne Yakınlık Anahtarları
2 varyant (Anahtar Başlangıç Konumu, Maksimum Sıcaklık); ₺2.296 – ₺2.394
Devre Kartı DC Manyetik Nesne Yakınlık Anahtarları serisinde 2 varyant bulunur. Seçenekler — Anahtar Başlangıç Konumu: 1 Kapalı veya 1 Açık, 1 Açık; Maksimum Sıcaklık: 185° F, 255° F. Fiyat, seçilen kombinasyona göre ₺2.296 – ₺2.394 aralığında değişir.
Özellikler
| Anahtar Tipi | Temassız |
| Sensör Türü | Manyetik |
| Anahtar hareketi | Çalışır Durumda |
| Anahtar Başlangıç Konumu | 1 Devre Dışı (Normalde Açık) veya 1 Devrede (Normalde Kapalı) |
| Ayarlama Noktası | 90 g |
| Anahtarlama Frekansı, kHz | 10 |
| Gerilimde Anahtarlama Akımı | 5 mA @ 24 V DC |
| Maksimum Gerilim | 24V DC |

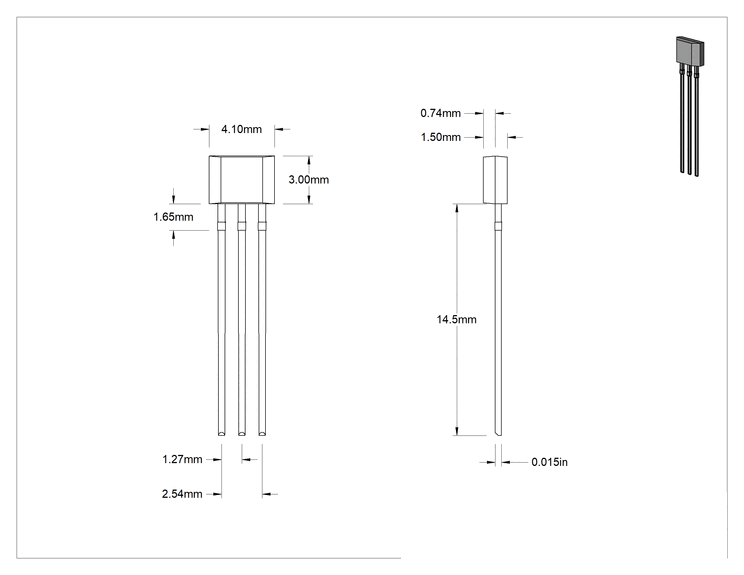

| Tel Çapı | 0.015"0.38 mm |
| Uzunluk | 3 mm |
| Genişlik | 4 mm |
| Yükseklik | 2 mm |
| Gövde Malzemesi | Plastik |
| Montaj Şekli | Devre Kartı |
| Devre Kartı Bağlantı Tipi | İtme Bağlantısı, Lehim |
| Sıcaklık Aralığı | -40°C ila 85°C |
| Menşe Ülke | Tayvan |
Açıklama
Değişen manyetik alanlara yanıt olarak sinyaller göndererek işlemleri tetikleyin veya konum, hız ve akımı izleyin. Bu anahtarlar, programlanabilir mantık denetleyicileri (PLC'ler) ve mikro denetleyiciler gibi cihazlarla iletişim kurar. Bunlar, Hall etkisi sensörleri olarak da bilinir. Takmak için, kontaklarını devre kartındaki deliklerden geçirin, ardından yerine lehimleyin.
Manyetik anahtarlar, manyetik alanın kutuplarına göre çıkış sinyallerini değiştirir. Bu anahtarlar genellikle bir şaftın hızını ve konumunu izlemek gibi hareketleri izlemek için kullanılır. Bu anahtarlar, kuzey kutbunu algıladıklarında yüksek voltajlı bir sinyal, güney kutbunu algıladıklarında ise düşük voltajlı bir sinyal verir. Manyetik alan ortadan kalktığında, aynı çıkış sinyalini korurlar.
