Yüksek Basınçlı Çelik Dişsiz Boru Flanşı, Kapak
20 varyant (Basınç Sınıfı, Boru Çapı); ₺5.000 – ₺112.034

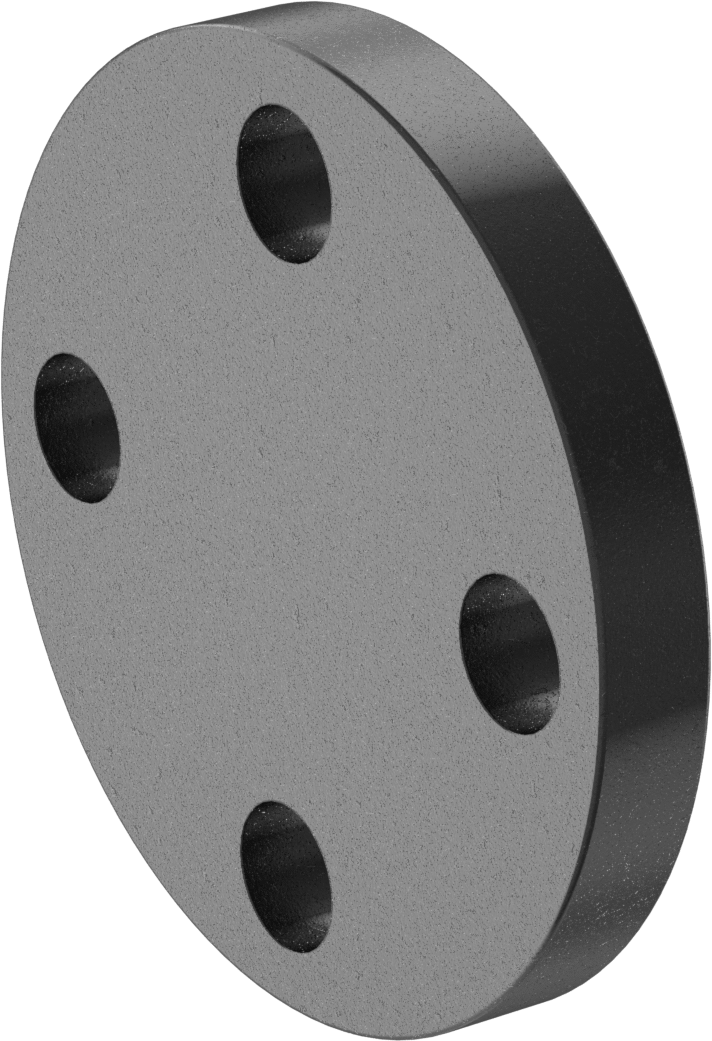

Yüksek Basınçlı Çelik Dişsiz Boru Flanşı, Kapak, dövülmüş çelikten imal edilmiş ağır hizmet tipi flanşlarla boru hattında sızdırmaz bir erişim noktası oluşturur. Bu ailede 20 varyant bulunur; Basınç Sınıfı ekseninde 300, 600, 3000 psi gibi seçenekler sunulur. Fiyat, seçilen kombinasyona göre ₺5.000 – ₺112.034 aralığında değişir.
Basınç Sınıfı
Boru Çapı
Flanş Dış Çapı
Cıvata Deliği Sayısı
Cıvata Çemberi Çapı
Sıcaklık Başındaki Maksimum Buhar Basıncı
Cıvata Deliği Çapı
Sıcaklıktaki Maksimum Basınç
Cıvata Çapı
Sertifika Türü
₺5.606 Adet
MZ-429097
Paket
Özellikler
| Birlikte Kullanım | Hava, Hidrolik Sıvı, Doğal Gaz, Yağ, Buhar, Su |
| Şekil | Kapak/Tapa |
| Tip | Flanş, Kapak |
| Basınç Sınıfı | 300 |
| İmalat | Dövme |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı |

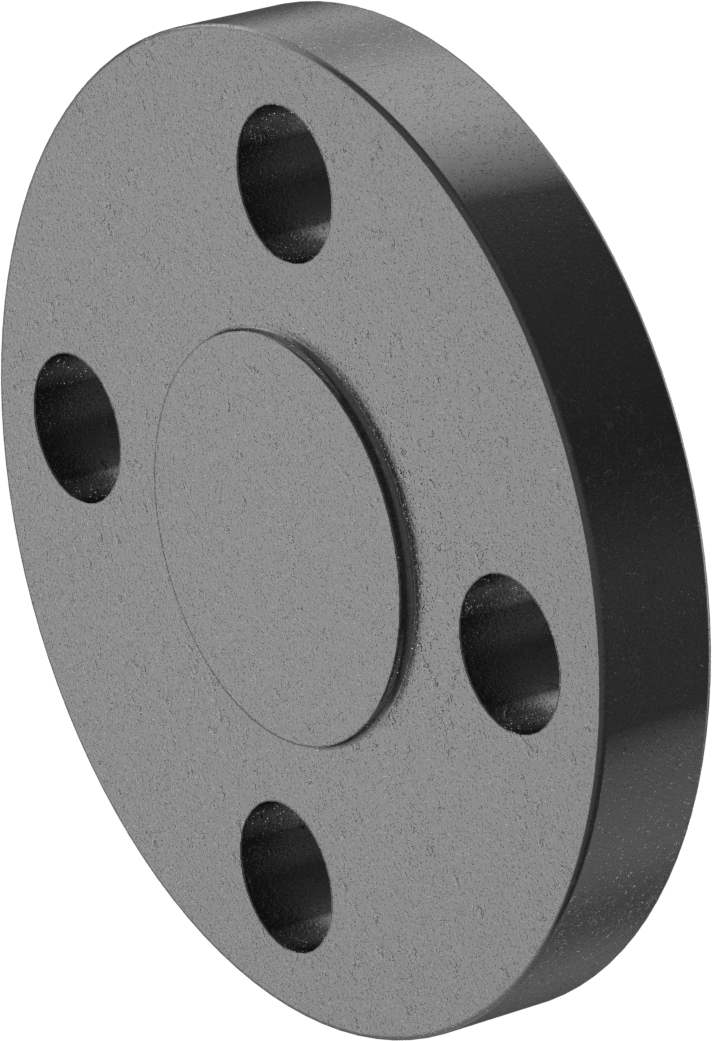

| Flanşlı Bağlantı Yüzeyi | Yükseltilmiş |
| Boru Çapı | 125.4 mm |
| Dash Boyutu | 16 |

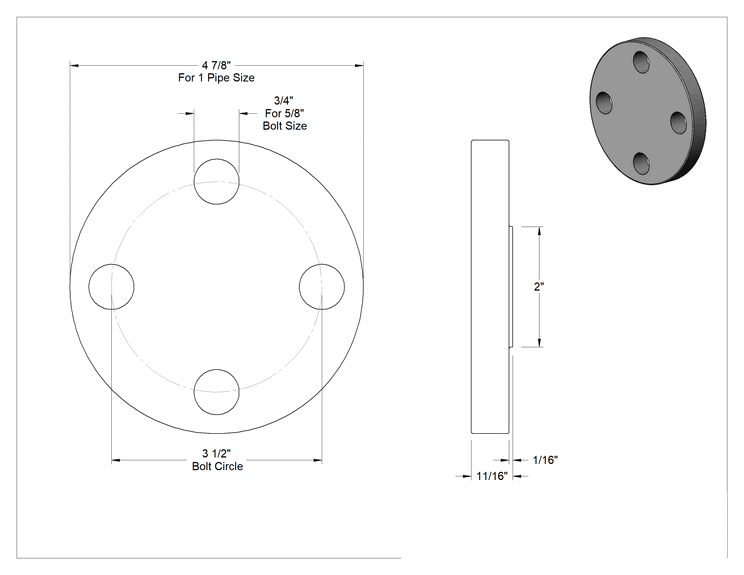

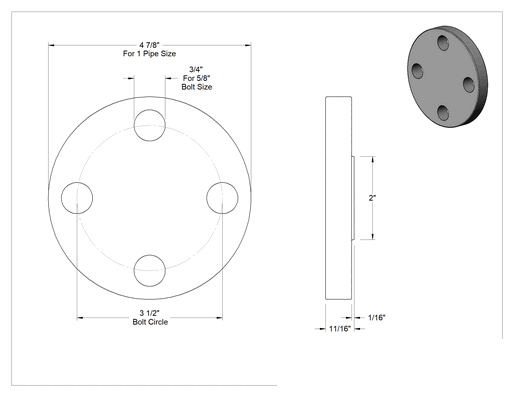

| Flanş Dış Çapı | 4 7/8"12.38 cm |
| Cıvata Çapı İçin | 5/8"15.9 mm |
| Cıvata Deliği | |
| Çap | 3/4"19.0 mm |
| Adet | 4 |
| Cıvata Çemberi Çapı | 3 1/2"88.9 mm |
| Maksimum Basınç | 600 psi @ 72° F41 bar @ 22°C |
| Maksimum Buhar Basıncı | 300 psi @ 300° F21 bar @ 149°C |
| Malzeme | Çelik |
| Bağlantı Elemanı İçin | |
| Sınıf | 3000 |
| Çizelge | 80 |
| Malzeme | Çelik |
| Boru için | |
| Çizelge | 80 |
| Malzeme | Çelik |
| Sertifikasyon | İzlenebilir Parti Numarası ve Test Raporu İçeren Malzeme Sertifikası |
| Sertifika | İzlenebilir Parti Numaralı Malzeme Sertifikası |
| Karşılanan Teknik Özellikler | ASME B16.5, ASTM A105 |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Ekstra mukavemet için dövülmüş olan bu ağır hizmet tipi flanşlar, yüksek basınçlı uygulamalara dayanabilir. İki adet düz yüzeyli flanşı veya aynı boyutta iki adet yükseltilmiş yüzeyli flanşı bir conta (ayrı satılır) ile birbirine cıvatalayarak bir boru hattında erişim noktası oluşturun.
Kapak flanşları, kör flanşlar olarak da bilinir.
