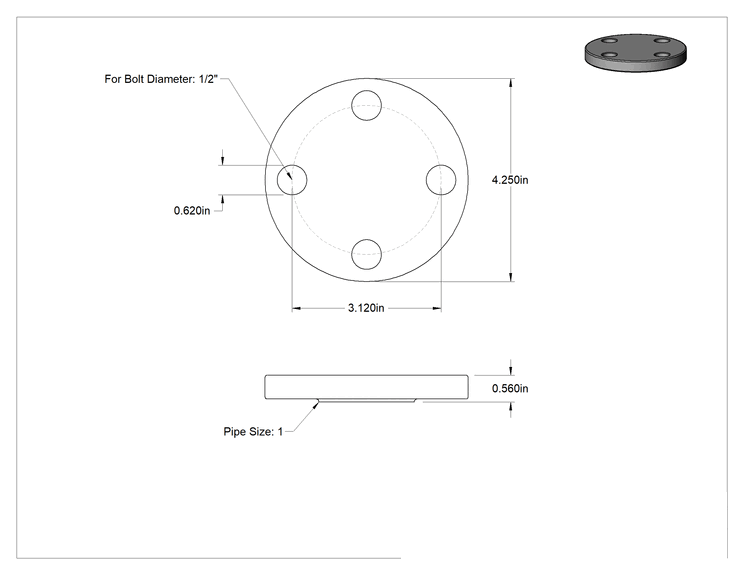

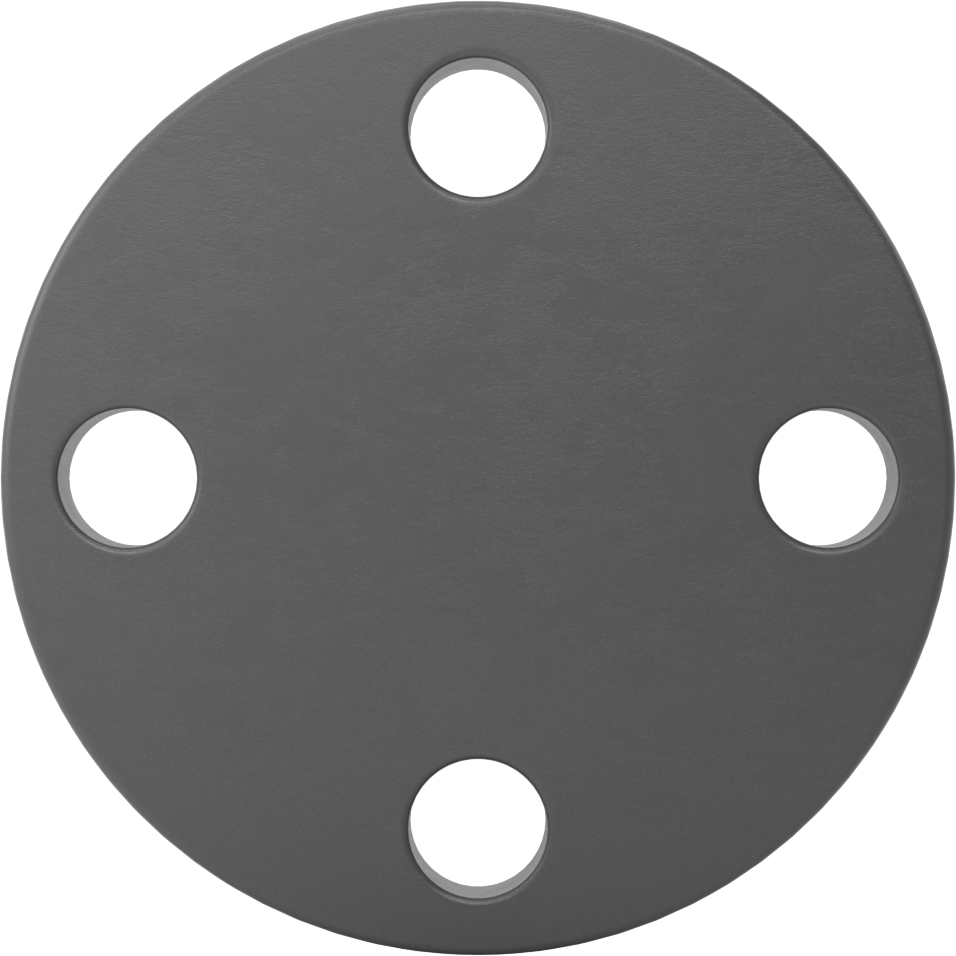

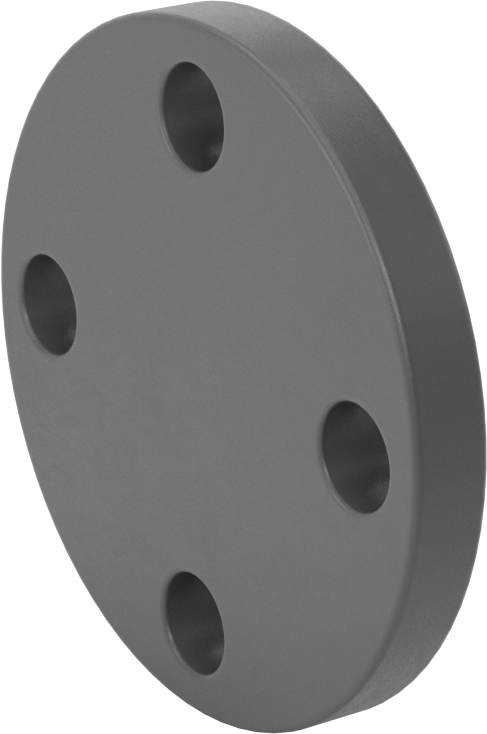

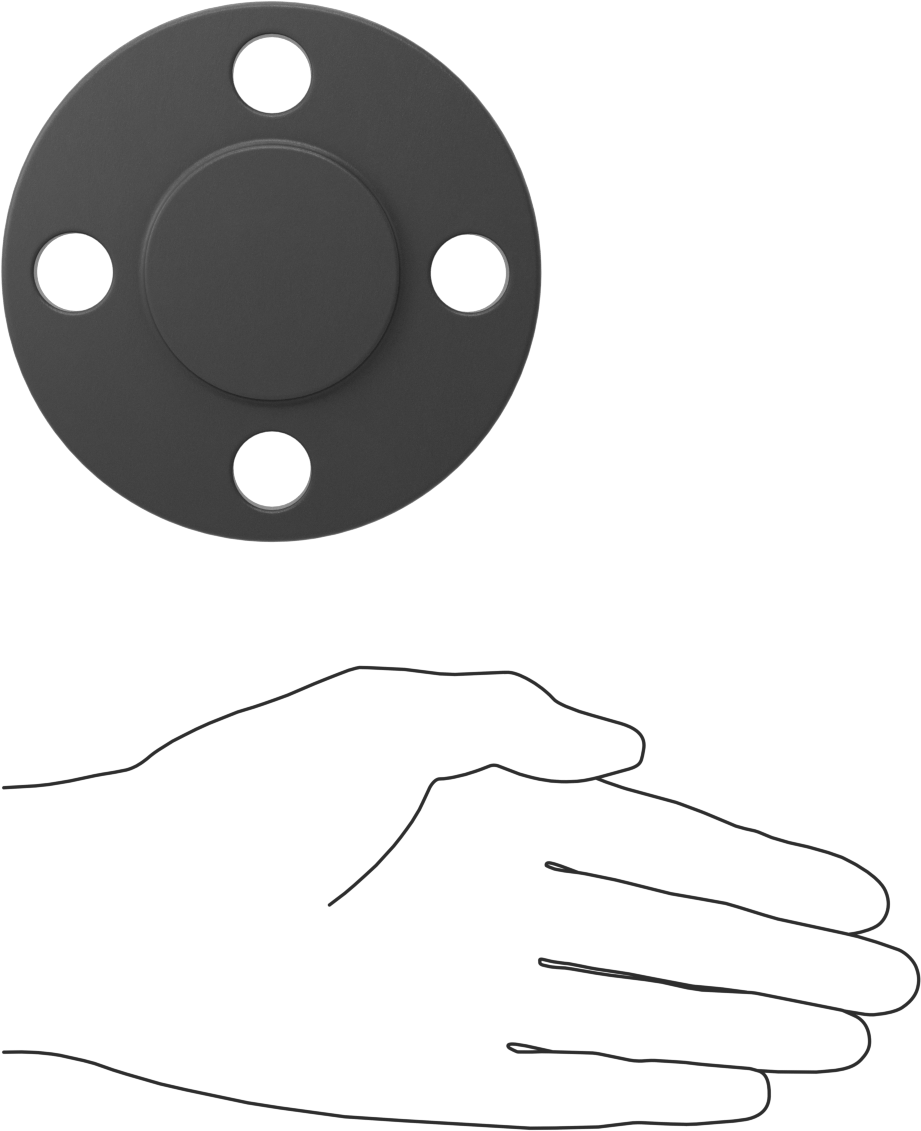

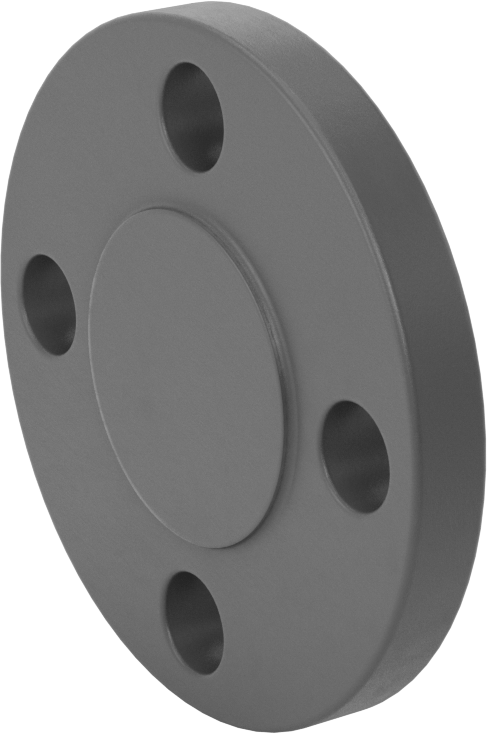

Düşük Basınçlı Çelik Dişsiz Boru Flanşı, Düşük Sıcaklıklar için, Kapak
8 varyant (Boru Çapı, Flanş Dış Çapı); ₺6.538 – ₺35.496
Düşük Basınçlı Çelik Dişsiz Boru Flanşı, -46°C gibi düşük sıcaklıklarda kırılganlaşmadan darbelere dayanacak şekilde tasarlanmış olup düşük basınçlı hatlarda erişim noktası oluşturmak için kullanılır. Bu ailede Boru Çapı ekseninde 8 varyant bulunur. Fiyat, seçilen kombinasyona göre ₺6.538 – ₺35.496 aralığında değişir.
Özellikler
| Birlikte Kullanım | Hava, Doğal Gaz, Yağ, Buhar, Su |
| Şekil | Kapak/Tapa |
| Tip | Kapak, Flanş |
| Basınç Sınıfı | 150 |
| İmalat | Dövme |
| Bağlantı Tipi | Boru |
| Boru Bağlantı Tipi | Flanşlı |
| Bağlantı Stili | Flanşlı |
| Flanşlı Bağlantı Yüzeyi | Yükseltilmiş |
| Boru Çapı | 125.4 mm |
| Flanş Dış Çapı | 4 1/2"11.43 cm |
| Cıvata Çapı İçin | 1/2"12.7 mm |
| Cıvata Deliği | |
| Çap | 5/8"15.9 mm |
| Adet | 4 |
| Cıvata Çemberi Çapı | 3 1/8"79.4 mm |
| Maksimum Basınç | 285 psi @ 72° F20 bar @ 22°C |
| Maksimum Buhar Basıncı | 230 psi @ 300° F16 bar @ 149°C |
| Sıcaklık Aralığı | -43°C ila 427°C |
| Malzeme | A350 LF2 Çelik |
| Bağlantı Elemanı İçin | |
| Çizelge | 40 |
| Malzeme | Karbon Çelik |
| Karşılanan Teknik Özellikler | ASTM A420 |
| Boru için | |
| Çizelge | 40 |
| Malzeme | Karbon Çelik |
| Karşılanan Teknik Özellikler | ASTM A333 |
| Karşılanan Teknik Özellikler | ASME B16.5, ASTM A350 |
| Sertifikasyon | İzlenebilir Parti Numarası ve Test Raporu İçeren Malzeme Sertifikası |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
-46°C gibi düşük sıcaklıklarda bile bu A350 LF2 çelik flanşlar kırılganlaşmaz, bu sayede diğer düşük basınçlı çelik flanşlara göre darbelere daha iyi dayanır. Basınç Sınıfı 150 flanşlar olarak da bilinen bu flanşlar, düşük basınçlı hatlarda kullanılır. Bir hat içinde erişim noktası oluşturmak için iki flanşı bir conta (dahil değildir) ile birbirine cıvatalayın. Tüm ürünlerin mukavemetini doğrulamak için darbe testi yapılmıştır.
