Düşük Basınçlı Çelik Dişsiz Boru Flanşları

Düşük Basınçlı Çelik Dişsiz Boru Flanşları, aynı boyuttaki iki flanşı conta ile cıvatalayarak boru hattında sökülebilir bir erişim noktası oluşturur. Bu ailede 20 varyant bulunur. Boru Çapı ekseninde 1/2" ile 3" arasında 14 farklı seçenek sunulur. Fiyat, seçilen kombinasyona göre ₺4.036 – ₺71.674 aralığında değişir.

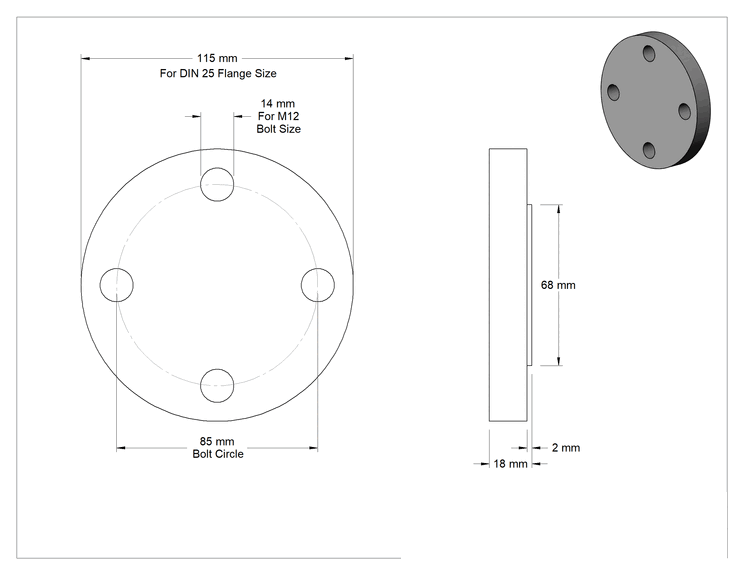

Teknik Çizim

Teknik Çizim

Boru Çapı

11 1⁄21 1⁄41⁄222 1⁄233⁄445681012

Flanş Dış Çapı

115 mm165 mm200 mm220 mm3 1⁄2"3 7⁄8"4 1⁄4"4 5⁄8"4 59⁄64"5"5 33⁄64"6"7"7 1⁄2"9"10"11"13 1⁄2"16"19"

Cıvata Deliği Sayısı

4812

Cıvata Çemberi Çapı

85 mm125 mm160 mm180 mm2 3⁄8"2 3⁄4"3 1⁄8"3 1⁄2"3 35⁄64"3 7⁄8"4 9⁄64"4 3⁄4"5 1⁄2"6"7 1⁄2"8 1⁄2"9 1⁄2"11 3⁄4"14 1⁄4"17"

Karşılanan Teknik Özellikler

ANSI/MSS SP-25, ASME B16.5, ASME Standard, ASTM A105, ASTM Standard, MSS StandardASTM A105, ASTM StandardDIN 2527, DIN 2633, DIN 86030, DIN Standard, EN 1092-1, EN Standard

Sıcaklık Başındaki Maksimum Buhar Basıncı

150 psi @ 300° F180 psi @ 300° FDerecelendirilmemiştir

Cıvata Deliği Çapı

14 mm18 mm5⁄8"0.748"3⁄4"7⁄8"1"

Cıvata Çapı

12 mm16 mm1⁄2"5⁄8"3⁄4"7⁄8"

Sıcaklıktaki Maksimum Basınç

230 psi @ 72° F285 psi @ 72° FDerecelendirilmemiştir

₺4.036 Adet

MZ-106004

Paket

Siparişe Ekle

Özellikler

Birlikte Kullanım	Hava, Doğal Gaz, Yağ, Buhar, Su

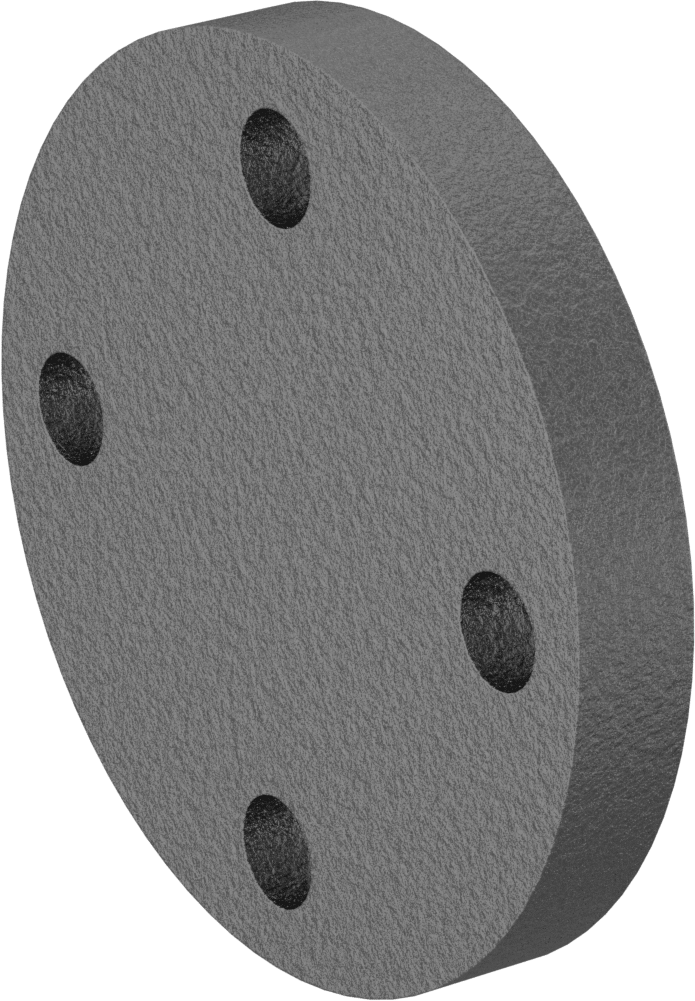

Şekil	Kapak/Tapa
Tip	Flanş, Kapak
Bağlantı Tipi	Boru
Bağlantı Stili	Flanşlı

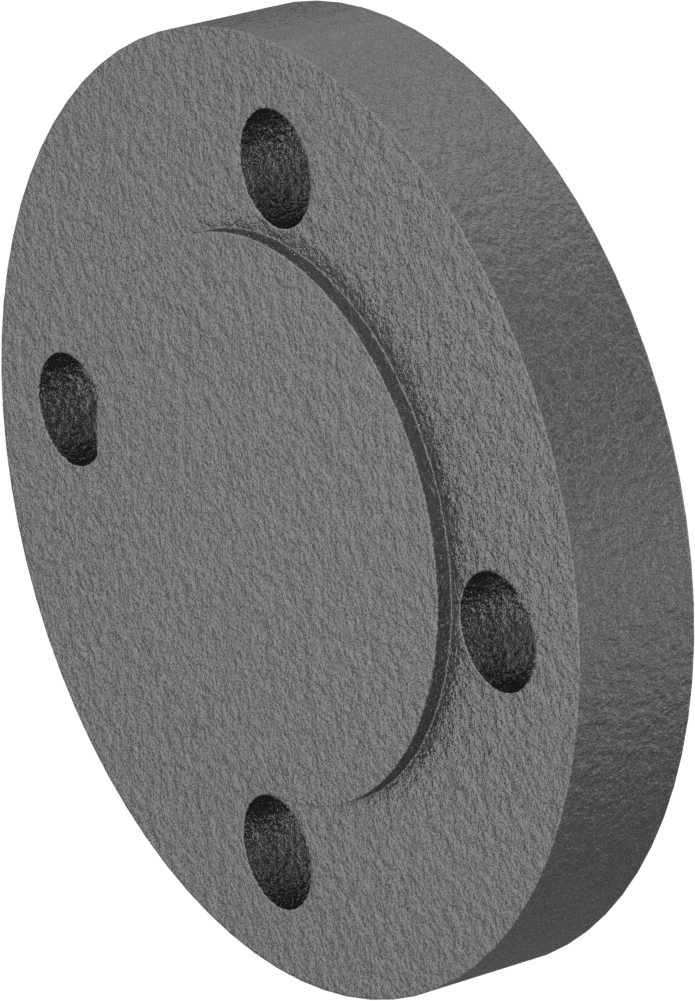

Flanşlı Bağlantı Yüzeyi	Yükseltilmiş
Boru Çapı	125.4 mm
DN Flanş Boyutu	25
Flanş Dış Çapı	115 mm
Cıvata Çapı İçin	12 mm
Cıvata Deliği
Çap	1435.56 cm
Adet	4
Cıvata Çemberi Çapı	85 mm
Maksimum Basınç	230 psi @ 72° F16 bar @ 22°C
Maksimum Buhar Basıncı	180 psi @ 300° F12 bar @ 149°C
Malzeme	Çelik
Bağlantı Elemanı İçin
Çizelge	40
Malzeme	Demir, Çelik
Boru için
Çizelge	40
Malzeme	Çelik
Karşılanan Teknik Özellikler	DIN 2527, DIN 2633, DIN 86030, DIN EN 1092-1
Menşe Ülke	Çin Halk Cumhuriyeti

Açıklama

Aynı boyuttaki iki düz yüzeyli flanşı veya iki yükseltilmiş yüzeyli flanşı bir conta (ayrı satılır) ile birbirine cıvatalayarak boru hattında bir erişim noktası oluşturun. Flanşlar, korozyona uğramayan ortamlarda düşük basınçlı uygulamalar için kullanılır.

Kapak flanşları, kör flanşlar olarak da bilinir.
