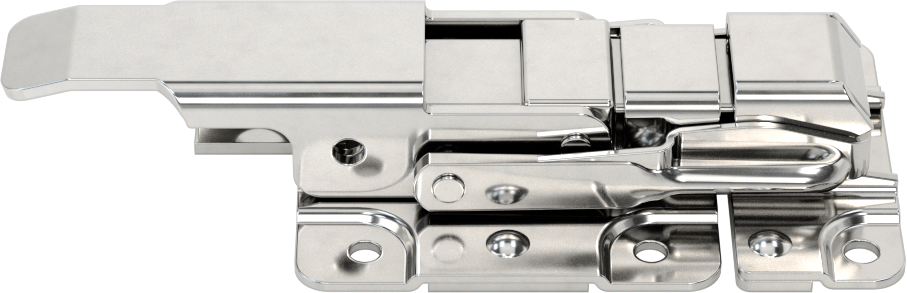

Ultra Sıkı Tutuşlu, Asma Kilitlenebilir Çekme Mandalları

Ultra Sıkı Tutuşlu, Asma Kilitlenebilir Çekme Mandalları, entegre sürgülü cıvatası sayesinde yan, ön, arka ve yukarı aşağı kuvvetlerden kaynaklanan çekme ve titreşime karşı çarpma plakası ile direnç sağlar. Bu seri, Malzeme ve Montaj Konumu gibi eksen seçenekleriyle toplam 6 varyant sunar. Fiyat, seçilen kombinasyona göre ₺6.240 – ₺13.052 aralığında değişir.

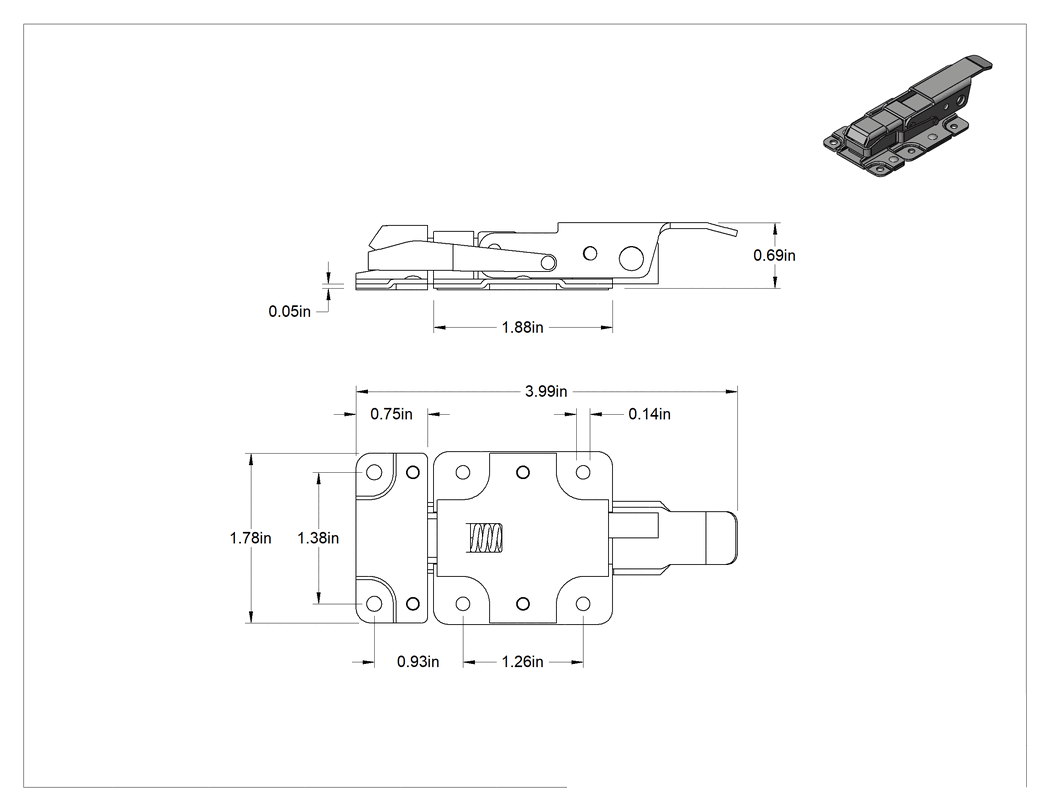

Teknik Çizim

Teknik Çizim

Montaj Konumu

Kapı Yüzü, Yüzeyİç Köşe, YüzeyDış Köşe, Yüzey

Malzeme

304 Stainless Steel, Stainless SteelÇelik

Toplam Uzunluk

3 15⁄16"4 3⁄16"

X Ekseni Kapasitesi

1,300 lb.880 lb.

Z Ekseni Kapasitesi

1,950 lb.220 lb.

Y Ekseni Kapasitesi

1,300 lb.220 lb.330 lb.880 lb.

Görünüm

MatParlatılmış

Çıkıntı

11⁄16"1 1⁄8"1 13⁄16"

₺11.502 Adet

MZ-424358

Paket

Siparişe Ekle

Özellikler

Montaj
Tip	Vida Takma
Konum	Kapı Yüzü, Yüzey
Dahil Edilen Bağlantı Elemanları	Hayır
Vida Boyutu	No. 6
Malzeme	304 Paslanmaz Çelik
Görünüm	Parlatılmış
Mandır Mesafesi	3/4"19.0 mm

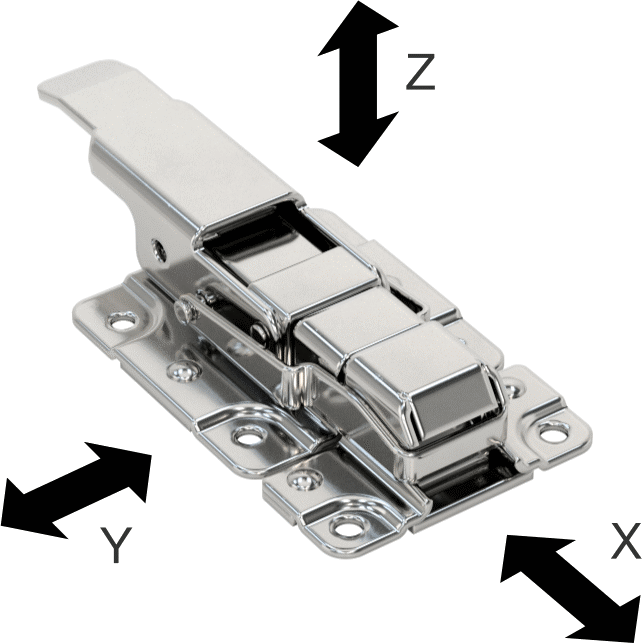

Kapasite
X Ekseni	1,300 lb.590 kg
Y Ekseni	1,300 lb.590 kg
Z Ekseni	1,950 lb.885 kg
Toplam
Uzunluk	3 15/16"10.00 cm
Genişlik	1 13/16"46.0 mm
Çıkıntı	11/16"17.5 mm
Maksimum Asma Kilit Çengeli Çapı için	3/16"4.76 mm
Çekme Mandalı Tipi	Asma Kilitlenebilir
Mandır Mesafesi Ayarlanabilirliği	Sabit
Performans	Ultra Tight Hold
Menşe Ülke	Birleşik Krallık

Açıklama

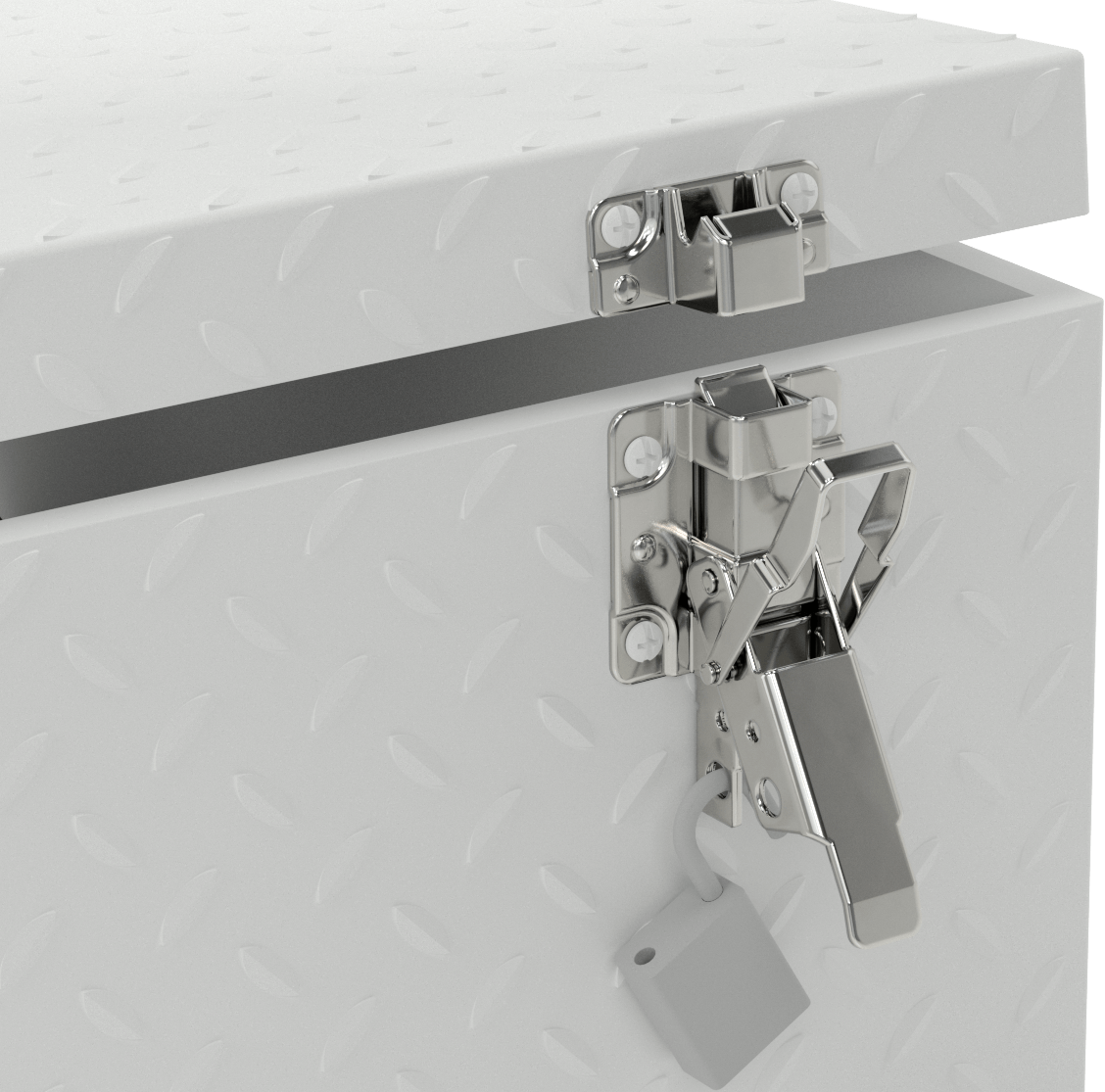

Entegre bir sürgülü cıvata, yan yana, önden arkaya ve yukarı aşağı kuvvetlerden kaynaklanan çekme ve titreşime direnmek için çarpma plakasına uzanır. Kapasite, mandalın dayanabileceği maksimum kuvvet miktarıdır. Listelenen toplam uzunluk, çarpma plakasını da içerir.
