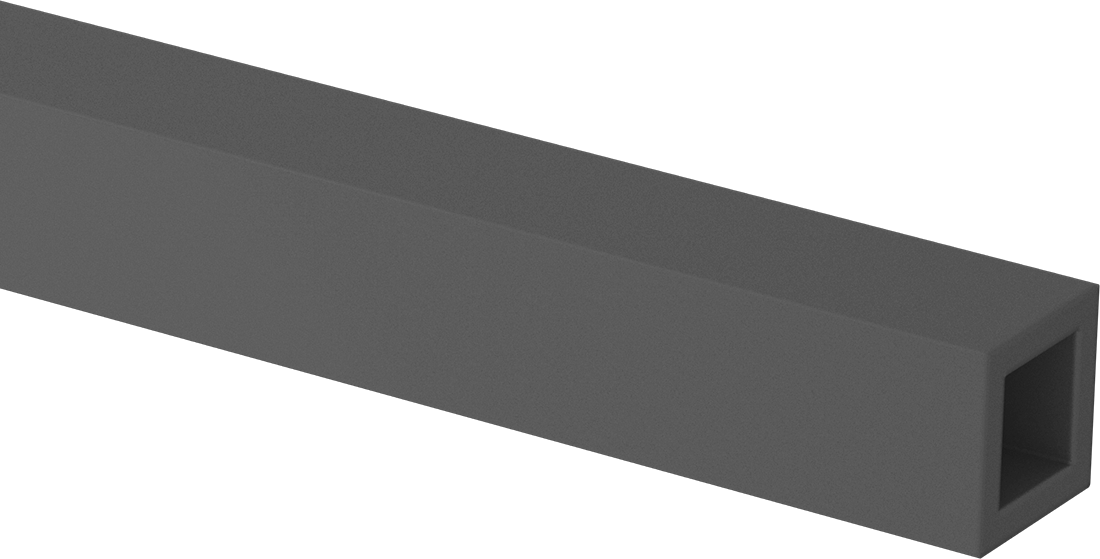

Çok Amaçlı Garolite G-10/FR4 Tüp
4 varyant (Dış Genişlik, Dış Yükseklik); ₺77.686 – ₺123.812
Çok Amaçlı Garolite G-10/FR4 Tüp, alev geciktirici, işlenebilir ve elektrik yalıtkanı epoksi reçineden üretilmiş dikdörtgen borulardır. Bu aile, Dış Genişlik ve Dış Yükseklik eksenlerinde toplam 4 varyant sunar. Fiyat, seçilen kombinasyona göre ₺77.686 – ₺123.812 aralığında değişir.
Özellikler

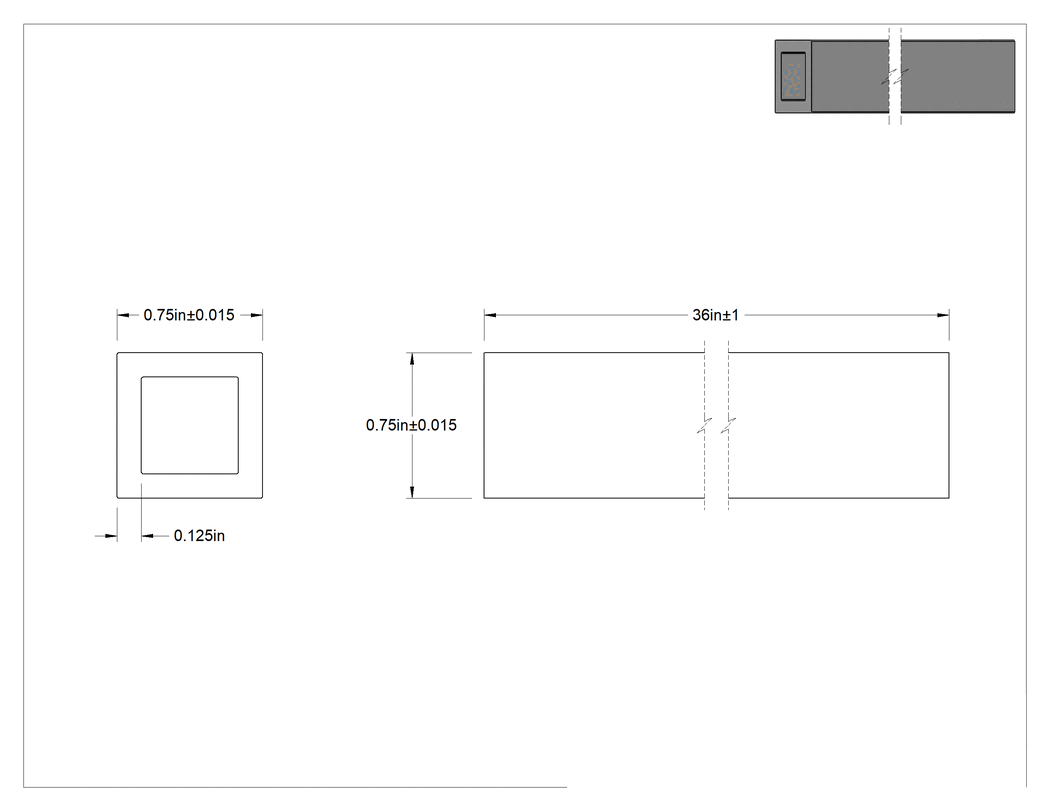

| Duvar Kalınlığı | 1/8"3.17 mm |
| Renk | Yeşil |
| Uzunluk | 36"91.44 cm |
| Uzunluk Toleransı | -1" ila 1"25.4 mm / 25.4 mm |
| Dış | |
| Genişlik | 3/4"19.0 mm |
| Genişlik Toleransı | -0.015" ila 0.015"0.38 mm / 0.38 mm |
| Yükseklik | 3/4"19.0 mm |
| Yükseklik Toleransı | -0.015" ila 0.015"0.38 mm / 0.38 mm |
| İç | |
| Genişlik | 1/2"12.7 mm |
| Yükseklik | 1/2"12.7 mm |
| Sıcaklık | |
| Minimum | Derecelendirilmemiştir |
| Maksimum | 129°C |
| Çekme Mukavemeti | 32,000 psi ila 40,000 psi |
| Darbe Dayanımı | 5.5 ft·lbf/in ila 12 ft·lbf/in |
| Sertlik | Rockwell M100 |
| Sertlik Derecesi | Ekstra Sert |
| Dış Mekan Kullanımı için | Evet |
| Askeri Spesifikasyon | MIL-I-24768/27 |
| Uygulama | Çok amaçlı |
| Sertifika Formu | Dijital |
| Sertifika Türü | İzlenebilir Parti Numaralı Malzeme Sertifikası |
| Netlik | Opak |
| Sıkıştırma Mukavemeti Aralığı | 35,000 psi ila 70,000 psi |
| Yoğunluk | 0.065 lb/in³ |
| Dielektrik Dayanımı | 350 V/mil ila 650 V/mil |
| Çevre | Dış Mekan |
| Esneklik | Sert |
| Eğilme Dayanımı | 45,000 psi ila 60,000 psi |
| İç Köşe Şekli | Yuvarlak |
| Malzeme | Garolit |
| Malzeme Sınıfı | Garolite G-10/FR4 |
| Dış Köşe Şekli | Yuvarlak |
| Performans | Aşırı Dayanıklılık, Alev Geciktirici, Yüksek Mukavemet, Yüksek Sıcaklık, Yüksek Emici, Neme Dayanıklı, Ultra Elektrik Yalıtımlı, Ultra Darbe Dirençli, Hava Koşullarına Dayanıklı |
| Takviye Malzemesi | Fiberglas Kumaş |
| Reçine Malzemesi | Epoksi |
| Şekil | Dikdörtgen Boru |
| Düzlük Toleransı | Derecelendirilmemiştir |
| Doku | Pürüzsüz |
| Tolerans Derecesi | Standart |
| Uyarı Mesajı | Fiziksel ve mekanik özellikler garanti edilmez. Bunlar yalnızca karşılaştırma amacıyla verilmiştir ve tasarım amaçlı değildir. |
| Su Emme | 0.1% ila 0.15% |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Bu dikdörtgen borular alev geciktiricidir, işlenebilir ve elektrik yalıtkanıdır. Epoksi reçineden üretildikleri için baskılı devre kartları, yalıtım pulları ve transformatör bileşenleri ile kullanım için uygundurlar. Nem emilimi düşük olan bu borular genellikle ısı yalıtkanı olarak kullanılır. Fiberglas kumaş takviyeli olarak üretildikleri için diğer cam kumaş fenoliklere göre daha sağlamdırlar ve işlenmesi daha kolaydır. Garolite G-10/FR4, epoksi sınıfı endüstriyel laminat ve fenolik olarak da adlandırılır.
