Destek Rayları için Mil
22 varyant (Çap, Uzunluk); ₺41.640 – ₺232.560

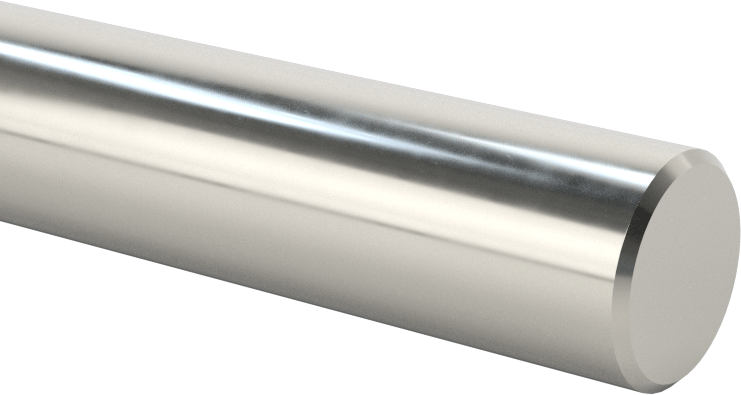

Destek Rayları için Mil, lineer rulmanlarla eşleştirilerek hassas ve düzgün hareket sağlayan, sıkı toleranslarla işlenmiş sertleştirilmiş bir şafttır. Bu sayfada Çap, Uzunluk ve Montaj Deliği Merkezden Merkeze Uzunluğu eksenlerinde 22 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺41.640 – ₺232.560 aralığında değişir.
Özellikler

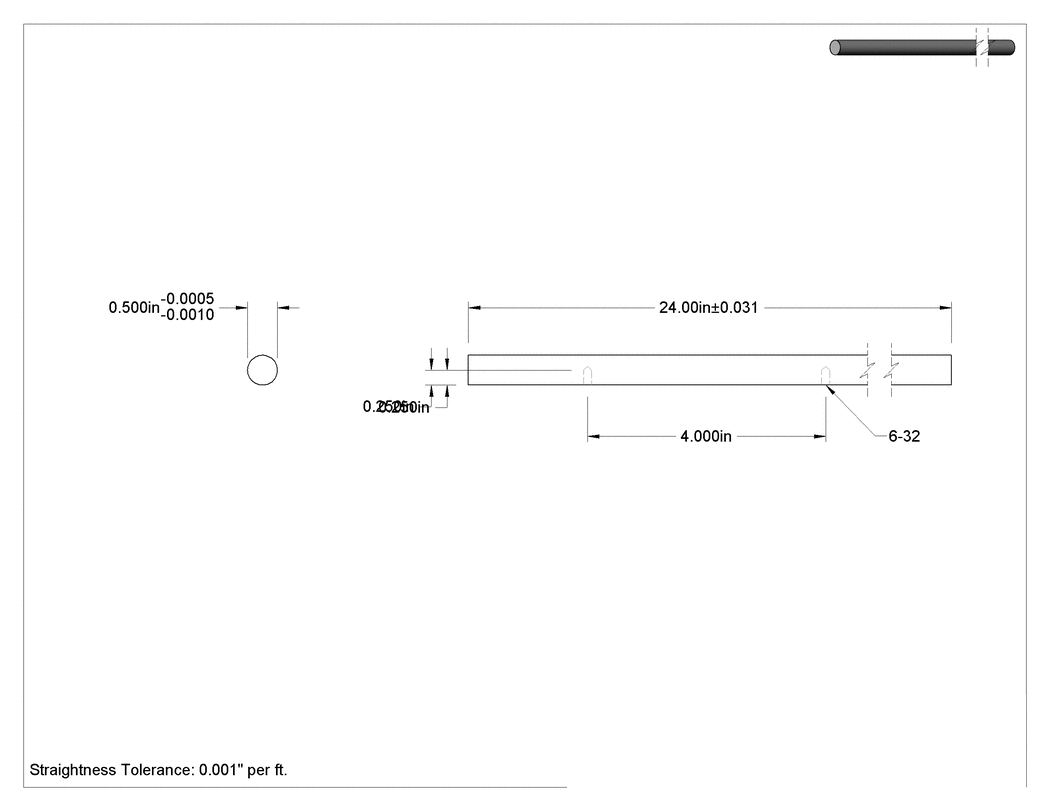

| Mil Tipi | Yuvarlak, Destek Raylı Yuvarlak |
| Malzeme | 440C Paslanmaz Çelik |
| Çap | 1/2"12.7 mm |
| Çap Toleransı | -0.001" ila -0.0005"0.03 mm / 0.01 mm |
| Uzunluk | 24"60.96 cm |
| Uzunluk Toleransı | -0.0313" ila 0.0313"0.80 mm / 0.80 mm |
| Uç-Montaj Deliği Uzunluğu | 2"50.8 mm |
| Montaj Deliği | |
| Merkezden Merkeze Uzunluk | 4"10.16 cm |
| Diş Boyutu | 6-32 |
| Derinlik | 1/4"6.35 mm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Sertlik | Rockwell C50 |
| Sertlik Derecesi | Ekstra Sert |
| Yüzey Pürüzsüzlüğü | 8 μin |
| Kenar Tipi | Pahlı |
| Uç Tipi | Düz |
| Hareket için | Doğrusal |
| Isıl İşlem | Sertleştirilmiş |
| Mekanik Yüzey Kalitesi | Parlatılmış, Hassas Taşlanmış, Tornalanmış |
| Performans | Paslanma ve Aşınmaya Dayanıklı, Yüksek Aşınma Direnci, Ultra Düşük Sürtünme, Modüler Yapılandırılabilir |
| Düzlük Toleransı | 0.001"/1 ft.0.03 mm |
| Ölçü Birimleri | İnç |
| Tolerans Derecesi | Standart |
| Menşe Ülke | Meksika |
Açıklama
Makinenizin düzenine özel bir kurulum oluşturmak için ihtiyacınız olan profilde bir mil ve buna uygun bir destek rayı seçin. Bu millerin uzunluğu boyunca açılmış dişli delikler, hızlı hizalama ve kurulum için destek raylarındaki deliklerle eşleşir. Destek rayları, orta ila ağır yükler altında bükülmeyi ve rulman hizasızlığını önler. Bu şaftları lineer rulmanlarla eşleştirerek düzgün ve hassas bir hareket sağlayın. Şaftlar, sıkı toleranslara göre tornalanmış, taşlanmış ve cilalanmış olup, aşınmaya dirençli olacak şekilde sertleştirilmiştir.
Destek raylarını ve milleri istenen boyuta göre kesin veya uzun hatlar için uç uca monte edin. Ardından, millerdeki montaj deliklerini raylardakilerle hizalayın ve iç altı yuvarlak başlı vidalarla (ürüne dahil değildir) sabitleyin. Montajdan sonra, düzgün hareketi garanti etmek için hizalamayı kontrol edin.
Yüksek Aşınma Dirençli 440C Paslanmaz Çelik — Mukavemet, aşınma direnci ve korozyon direnci arasında denge sağlayan bu şaftlar, neme ve hafif temizlik solüsyonlarına dayanabilir.
Yüzey Pürüzsüzlüğü — Mikro inç değeri ne kadar düşükse, yüzey o kadar pürüzsüzdür ve rulman üzerinde o kadar az sürtünme yaratır.
