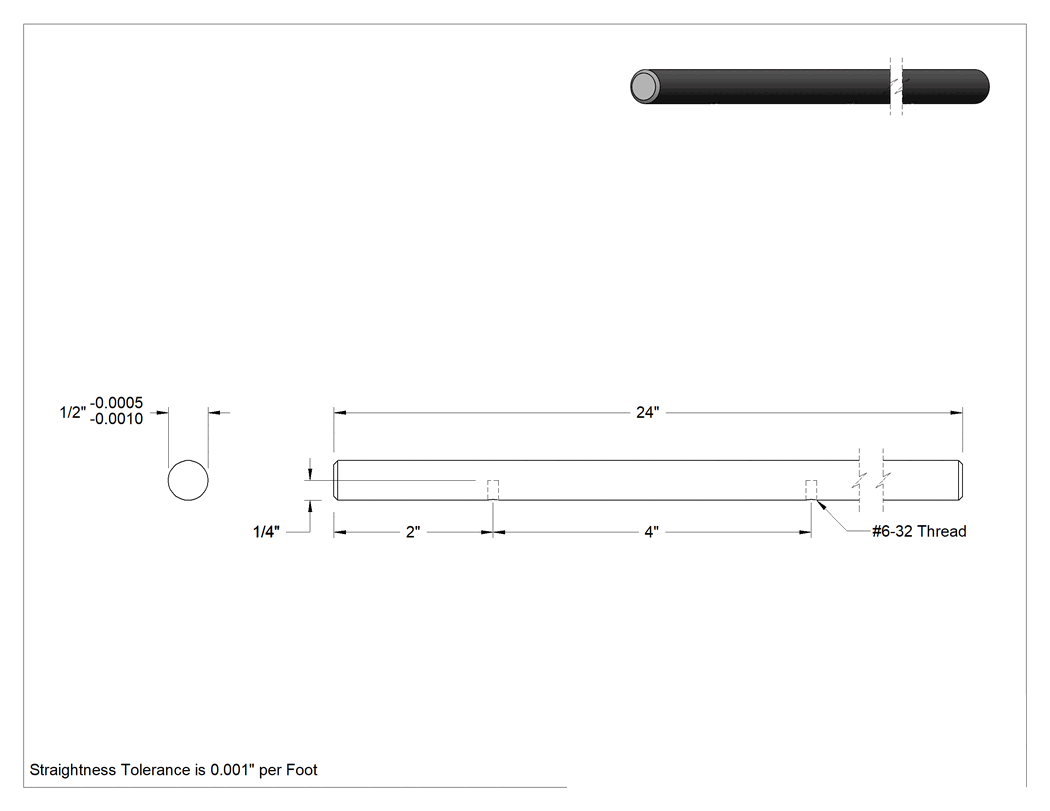

Destek Rayı için Mil, 1566 Karbon Çelik
24 varyant (Çap, Uzunluk); ₺24.854 – ₺150.900
Destek Rayı için Mil, 1566 Karbon Çelik, lineer rulmanlarla eşleşerek hassas ve düzgün hareket sağlamak üzere orta ila ağır yükler altında bükülmeyi önleyen bir kurulum oluşturur. Bu aile, Çap ve Uzunluk eksenlerinde toplam 24 varyant sunar. Fiyat, seçilen kombinasyona göre ₺24.854 – ₺150.900 aralığında değişir.
Özellikler
| Mil Tipi | Yuvarlak, Destek Raylı Yuvarlak |
| Malzeme | Çelik |
| Çap | 1/2"12.7 mm |
| Çap Toleransı | -0.001" ila -0.0005"0.03 mm / 0.01 mm |
| Uzunluk | 24"60.96 cm |
| Uzunluk Toleransı | -0.0313" ila 0.0313"0.80 mm / 0.80 mm |
| Uç-Montaj Deliği Uzunluğu | 2"50.8 mm |
| Montaj Deliği | |
| Merkezden Merkeze Uzunluk | 4"10.16 cm |
| Diş Boyutu | 6-32 |
| Derinlik | 1/4"6.35 mm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Sertlik | Rockwell C60 |
| Sertlik Derecesi | Ekstra Sert |
| Yüzey Pürüzsüzlüğü | 8 μin |
| Kenar Tipi | Pahlı |
| Uç Tipi | Düz |
| Hareket için | Doğrusal |
| Isıl İşlem | Sertleştirilmiş |
| Mekanik Yüzey Kalitesi | Parlatılmış, Hassas Taşlanmış, Tornalanmış |
| Performans | Yüksek Aşınma Direnci, Ultra Düşük Sürtünme, Modüler Yapılandırılabilir |
| Çelik Sınıfı | 1566 Karbon Çelik |
| Düzlük Toleransı | 0.001"/1 ft.0.03 mm |
| Ölçü Birimleri | İnç |
| Tolerans Derecesi | Standart |
| Menşe Ülke | Meksika |
Açıklama
Makinenizin düzenine özel bir kurulum oluşturmak için ihtiyacınız olan profilde bir mil ve buna uygun bir destek rayı seçin. Bu millerin uzunluğu boyunca açılmış dişli delikler, hızlı hizalama ve kurulum için destek raylarındaki deliklerle eşleşir. Destek rayları, orta ila ağır yükler altında bükülmeyi ve rulman hizasızlığını önler. Bu şaftları lineer rulmanlarla eşleştirerek düzgün ve hassas bir hareket sağlayın. Şaftlar, sıkı toleranslara göre tornalanmış, taşlanmış ve cilalanmış olup, aşınmaya dirençli olacak şekilde sertleştirilmiştir.
Destek raylarını ve milleri istenen boyuta göre kesin veya uzun hatlar için uç uca monte edin. Ardından, millerdeki montaj deliklerini raylardakilerle hizalayın ve iç altı yuvarlak başlı vidalarla (ürüne dahil değildir) sabitleyin. Montajdan sonra, düzgün hareketi garanti etmek için hizalamayı kontrol edin.
Çelik — Alüminyum ve paslanmaz çelikten daha güçlüdür. Nem paslanmaya neden olacağından, bu şaftlar kuru ortamlar için en uygunudur.
Yüzey Pürüzsüzlüğü — Mikro inç değeri ne kadar düşükse, yüzey o kadar pürüzsüzdür ve rulman üzerinde o kadar az sürtünme yaratır.
