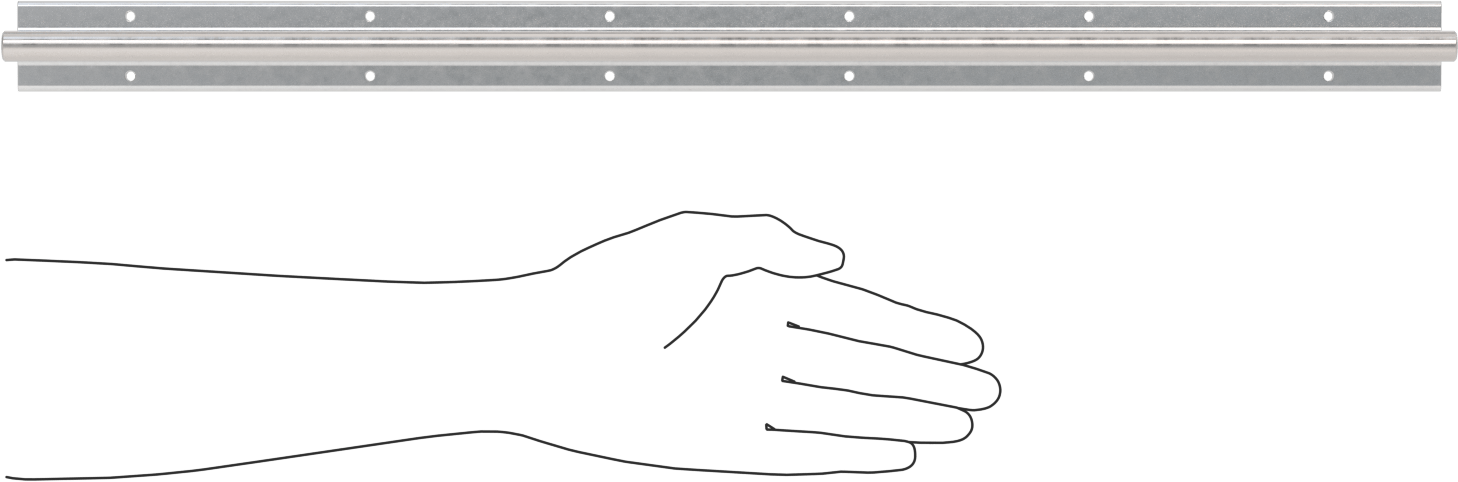

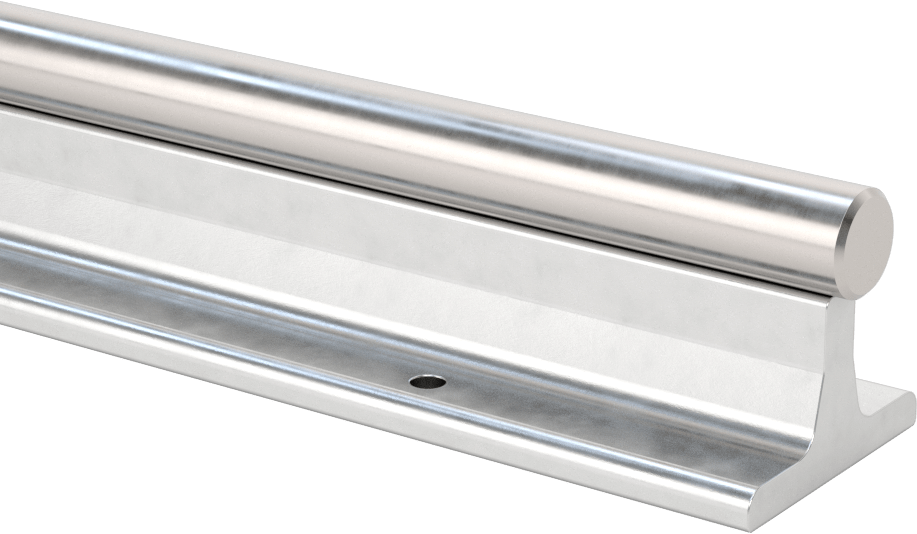

İki Parçalı Destek Rayı Şaftı, 1566 Karbon Çelik
12 varyant (Çap, Uzunluk); ₺44.742 – ₺181.952
İki Parçalı Destek Rayı Şaftı, 1566 Karbon Çelik, takılı destek raylarında orta ila ağır yükler altında bükülmeyi ve rulman hizasızlığını önleyerek lineer rulmanlarla hassas hareket sağlar. Bu sayfada Çap ve Uzunluk eksenlerinde 12 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺44.742 – ₺181.952 aralığında değişir.
Özellikler

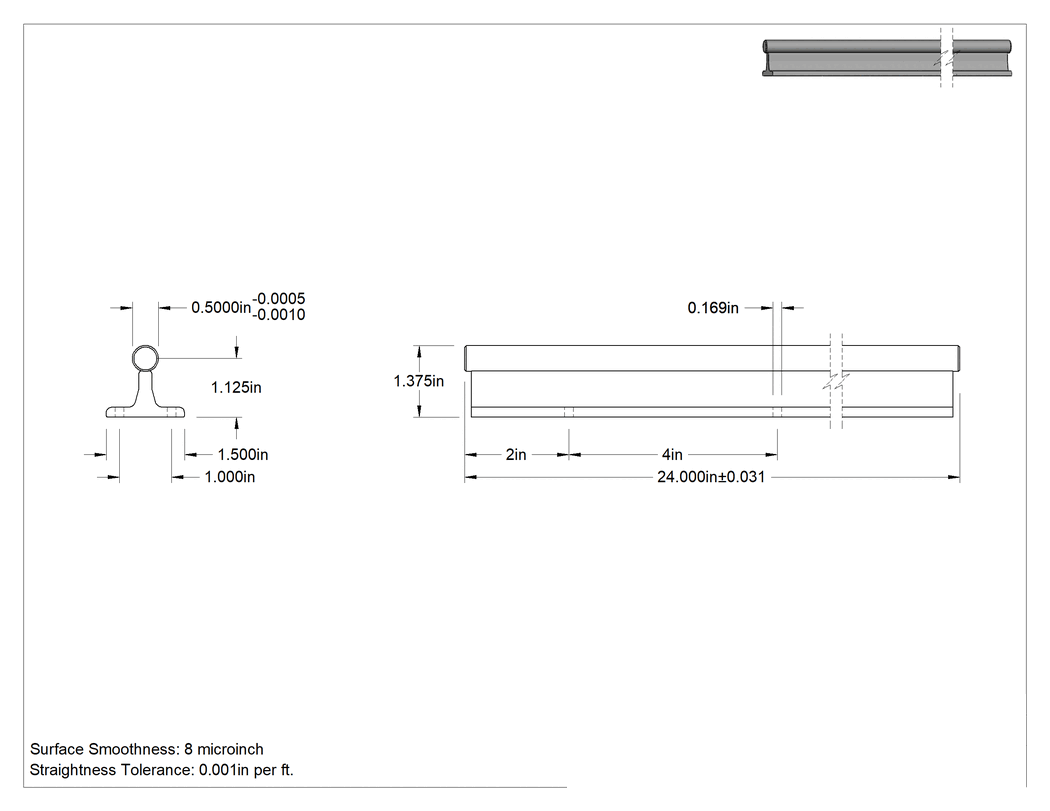

| Malzeme | Çelik |
| Çap | 1/2"12.7 mm |
| Çap Toleransı | -0.001" ila -0.0005"0.03 mm / 0.01 mm |
| Uzunluk | 24"60.96 cm |
| Uzunluk Toleransı | -0.0313" ila 0.0313"0.80 mm / 0.80 mm |
| Merkez yüksekliği | 1 1/8"28.6 mm |
| Toplam Genişlik | 1 1/2"38.1 mm |
| Montaj Deliği Çapı | 5/32"3.97 mm |
| Sertlik | Rockwell C60 |
| Sertlik Derecesi | Ekstra Sert |
| Yüzey Pürüzsüzlüğü | 8 μin |
| Destek Rayı Malzemesi | 6061 Alüminyum |
| Yapı | İki Parça |
| Kenar Tipi | Pahlı |
| Uç Tipi | Düz |
| Uç-Montaj Deliği Uzunluğu | 2"50.8 mm |
| Hareket için | Doğrusal |
| Isıl İşlem | Sertleştirilmiş |
| Mekanik Yüzey Kalitesi | Parlatılmış, Hassas Taşlanmış, Tornalanmış |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Montaj Deliği Merkezden Merkeze Uzunluğu | 4"10.16 cm |
| Montaj Deliği Merkezden Merkeze Genişliği | 1"25.4 mm |
| Performans | Yüksek Aşınma Direnci, Ultra Düşük Sürtünme |
| Mil Tipi | Destek Raylı Yuvarlak |
| Çelik Sınıfı | 1055 Karbonlu Çelik |
| Düzlük Toleransı | 0.001"/1 ft.0.03 mm |
| Destek Rayı Sertliği | T6511 |
| Ölçü Birimleri | İnç |
| Tolerans Derecesi | Standart |
| Menşe Ülke | Meksika |
| İlgili Ürün | Yedek Miller |
Açıklama
Takılı destek rayları, orta ila ağır yükler altında bükülmeyi veya rulman hizasızlığını önler. Düzgün ve hassas hareket sağlamak için lineer rulmanlarla birlikte kullanın. Bu lineer şaftlar, sıkı toleranslara göre tornalanmış, taşlanmış ve cilalanmış olup, aşınmaya dirençli olacak şekilde sertleştirilmiştir.
Çelik — Alüminyum ve paslanmaz çelikten daha güçlüdür. Nem paslanmaya neden olacağından, bu şaftlar kuru ortamlar için en uygunudur.
Yüzey Pürüzsüzlüğü — Mikro inç değeri ne kadar düşükse, yüzey o kadar pürüzsüzdür ve rulman üzerinde o kadar az sürtünme yaratır.
