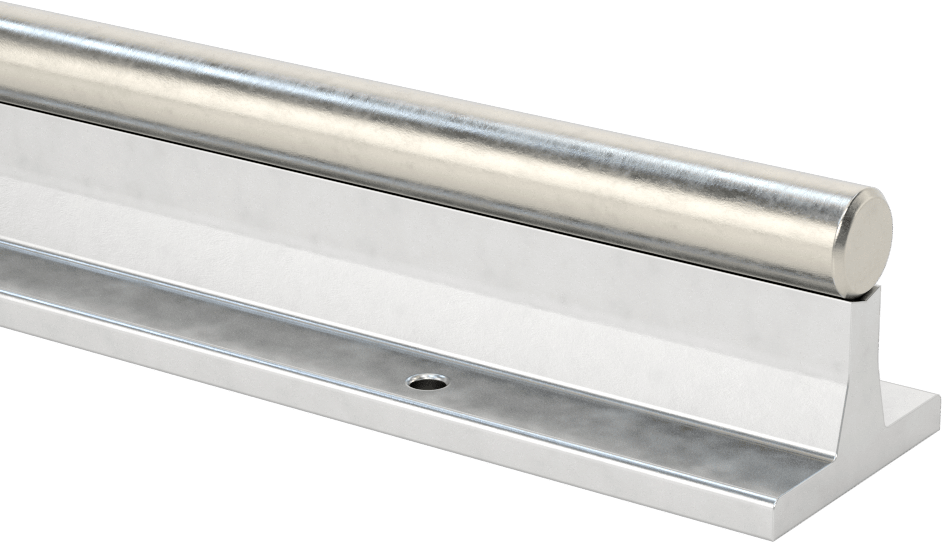

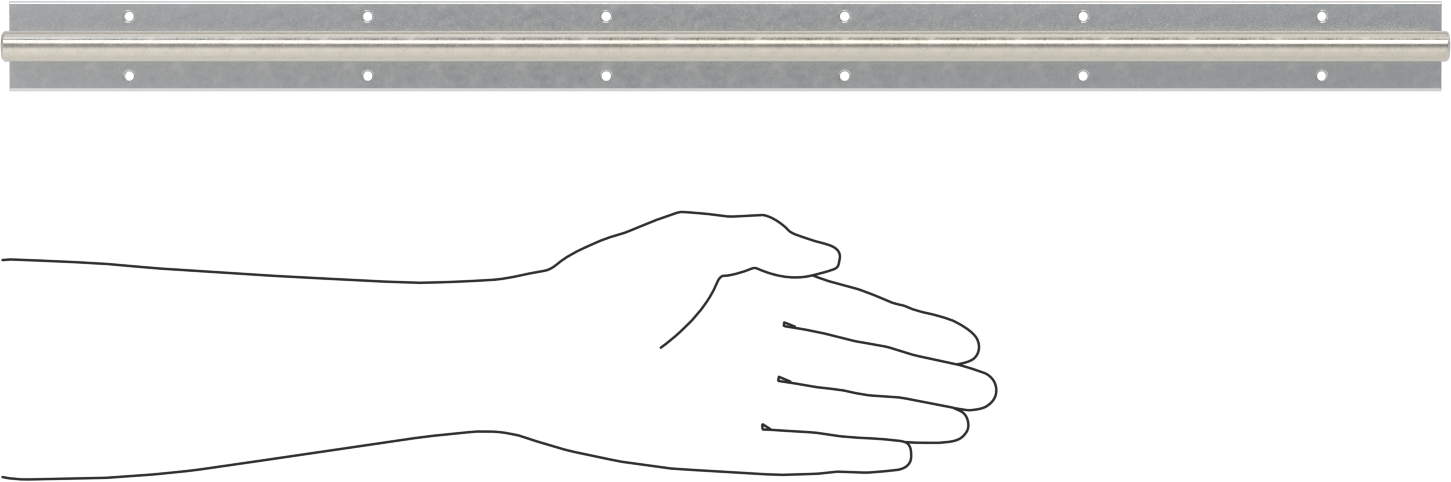

İki Parçalı Destek Rayı Şaftı
12 varyant (Çap, Uzunluk); ₺95.462 – ₺254.472
İki Parçalı Destek Rayı Şaftı, orta ila ağır yükler altında bükülmeyi önleyerek lineer rulmanlarla hassas ve düzgün hareket sağlar. Bu aile, Çap ve Uzunluk eksenlerinde toplam 12 varyant sunar. Fiyat, seçilen kombinasyona göre ₺95.462 – ₺254.472 aralığında değişir.
Özellikler

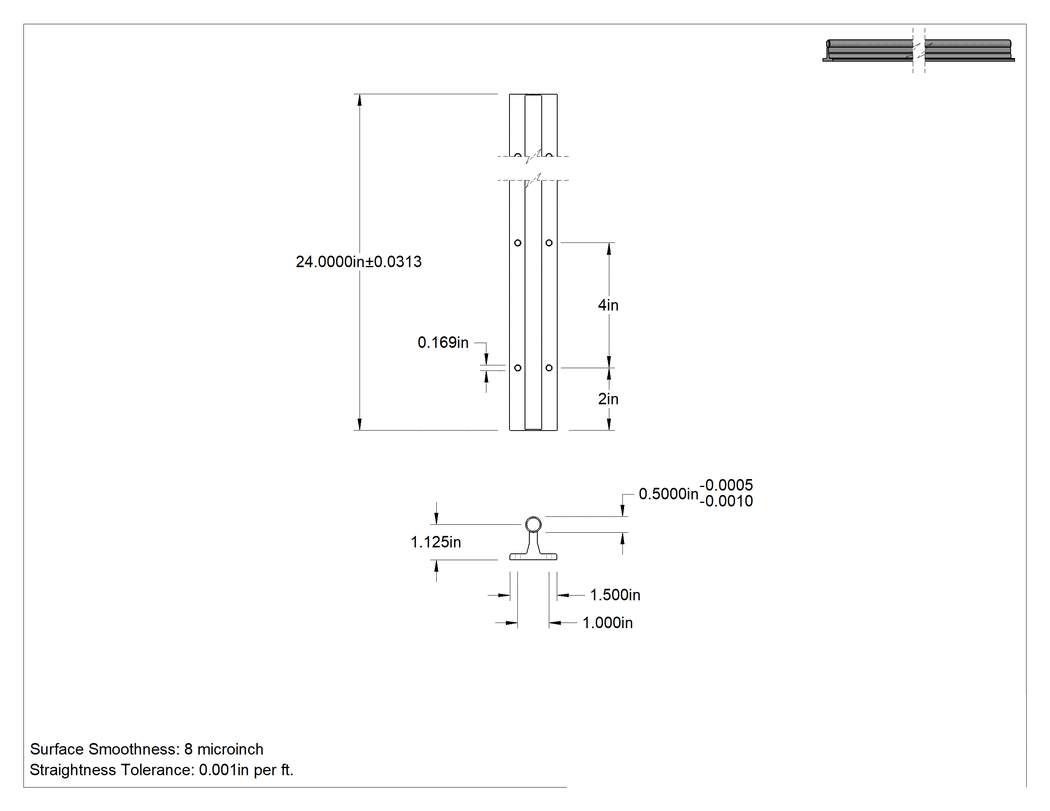

| Malzeme | 440C Paslanmaz Çelik |
| Çap | 1/2"12.7 mm |
| Çap Toleransı | -0.001" ila -0.0005"0.03 mm / 0.01 mm |
| Uzunluk | 24"60.96 cm |
| Uzunluk Toleransı | -0.0313" ila 0.0313"0.80 mm / 0.80 mm |
| Merkez yüksekliği | 1 1/8"28.6 mm |
| Toplam Genişlik | 1 1/2"38.1 mm |
| Montaj Deliği Çapı | 5/32"3.97 mm |
| Sertlik | Rockwell C50 |
| Sertlik Derecesi | Ekstra Sert |
| Yüzey Pürüzsüzlüğü | 8 μin |
| Destek Rayı Malzemesi | 6061 Alüminyum |
| Yapı | İki Parça |
| Kenar Tipi | Pahlı |
| Uç Tipi | Düz |
| Uç-Montaj Deliği Uzunluğu | 2"50.8 mm |
| Hareket için | Doğrusal |
| Isıl İşlem | Sertleştirilmiş |
| Mekanik Yüzey Kalitesi | Parlatılmış, Hassas Taşlanmış, Tornalanmış |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Montaj Deliği Merkezden Merkeze Uzunluğu | 4"10.16 cm |
| Montaj Deliği Merkezden Merkeze Genişliği | 1"25.4 mm |
| Performans | Paslanma ve Aşınmaya Dayanıklı, Yüksek Aşınma Direnci, Ultra Düşük Sürtünme |
| Mil Tipi | Destek Raylı Yuvarlak |
| Düzlük Toleransı | 0.001"/1 ft.0.03 mm |
| Destek Rayı Sertliği | T6511 |
| Ölçü Birimleri | İnç |
| Tolerans Derecesi | Standart |
| Menşe Ülke | Meksika |
| İlgili Ürün | Yedek Miller |
Açıklama
Takılı destek rayları, orta ila ağır yükler altında bükülmeyi veya rulman hizasızlığını önler. Düzgün ve hassas hareket sağlamak için lineer rulmanlarla birlikte kullanın. Bu lineer şaftlar, sıkı toleranslara göre tornalanmış, taşlanmış ve cilalanmış olup, aşınmaya dirençli olacak şekilde sertleştirilmiştir.
Yüksek Aşınma Dirençli 440C Paslanmaz Çelik — Mukavemet, aşınma direnci ve korozyon direnci arasında denge sağlayan bu şaftlar, neme ve hafif temizlik solüsyonlarına dayanabilir.
Yüzey Pürüzsüzlüğü — Mikro inç değeri ne kadar düşükse, yüzey o kadar pürüzsüzdür ve rulman üzerinde o kadar az sürtünme yaratır.
