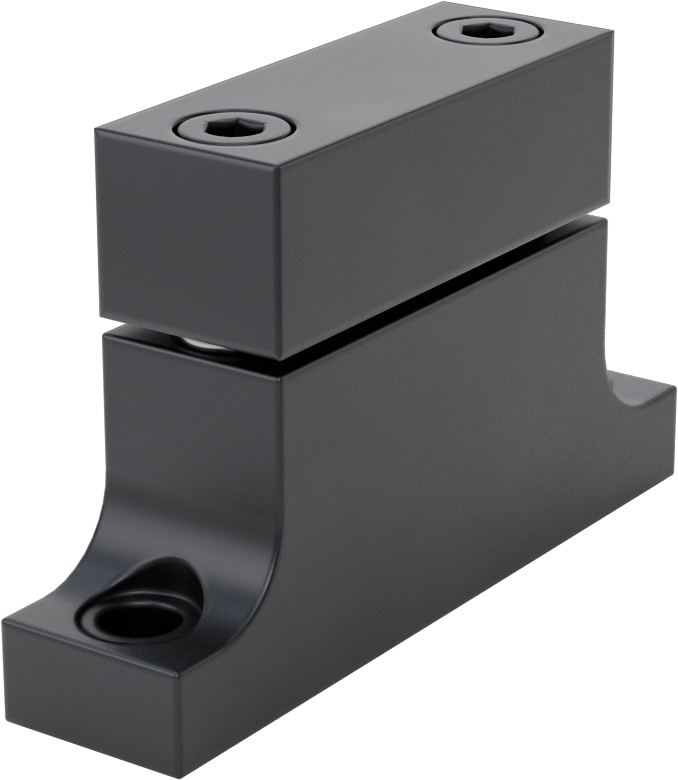

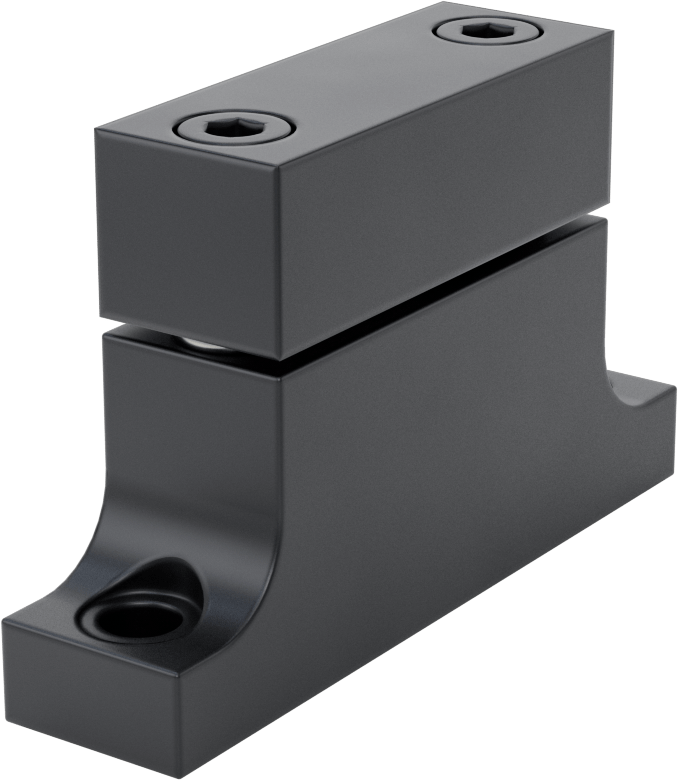

Alüminyum Kolay Erişimli Taban Montajlı Mil Desteği, İşlenebilir, T
2 varyant (Merkez yüksekliği, Toplam Genişlik); ₺7.228 – ₺7.618
Kolay Erişimli Taban Montajlı Mil Desteği, hafif ve orta yükteki lineer hareket uygulamalarında şaftı düz bir yüzeye sabitlemek için kullanılır. Bu sayfada Merkez Yüksekliği ve Toplam Genişlik gibi özelliklere göre 2 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺7.228 – ₺7.618 aralığında değişir.

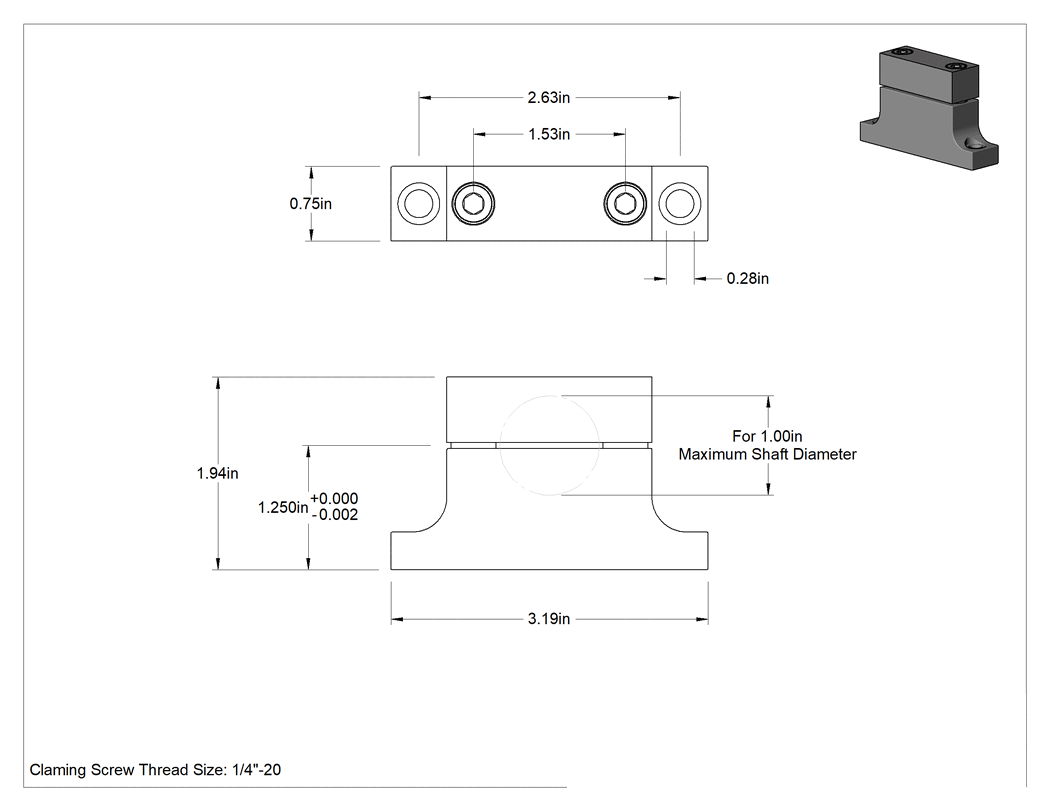

Özellikler
| Profil | Düşük |
| Şekil | T-Parçası |
| Malzeme | Eloksallı 6061 Alüminyum |
| Maksimum Mil Çapı İçin | 1"25.4 mm |
| Toplam | |
| Uzunluk | 3 3/16"81.0 mm |
| Genişlik | 3/4"19.0 mm |
| Yükseklik | 1 15/16"49.2 mm |
| Merkez yüksekliği | 1 1/4"31.8 mm |
| Merkez yüksekliği toleransı | -0.002" ila 0"0.05 mm / 0.00 mm |
| Montaj Deliği | |
| Adet | 2 |
| Merkezden Merkeze | 2 5/8"66.7 mm |
| Çap | 0.28"7.11 mm |
| Sıkıştırma Vidası Diş Boyutu | 1/4"-206.35 mm |
| İmalat | İşlenmiş |
| Yapı | İki Parça |
| Performans | Kolay Erişim, İşlenebilir |
| Destek Montaj Konumu | Taban |
| Ölçü Birimleri | İnç/Metrik |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Şaftınızın boyutlarına tam olarak uyan bir destek oluşturarak şaftı düz bir yüzey boyunca sabitleyin. Kare ve altıgen profilli şaftlarla kullanım için uygun olan bu alüminyum destekler, 1 inç'e kadar herhangi bir çapta yuvarlak şaftlarla da kullanılabilir. Şaft hizalamasının kritik öneme sahip olmadığı hafif ila orta yük lineer hareket uygulamaları için kullanın. Bu destekler T şeklindedir, bu nedenle montaj flanşları yan taraftadır. Dişsiz delikleri kullanarak desteği bir yüzeye üstten veya alttan monte edin. Bu destekler, düz ve kare yüzeylere sahip olacak şekilde işlenmiştir, bu sayede sisteminizdeki diğer destekleri ve parçaları hizalamak için kullanılabilirler.
Desteklerin iki yarısı arasında ara parçalar bulunur. Sıkı bir oturuş için, işleme sırasında ara parçaları yerinde bırakın, ardından mili takmadan önce çıkarın. Mili sabitlemek için birlikte verilen sıkıştırma vidalarını sıkın.
