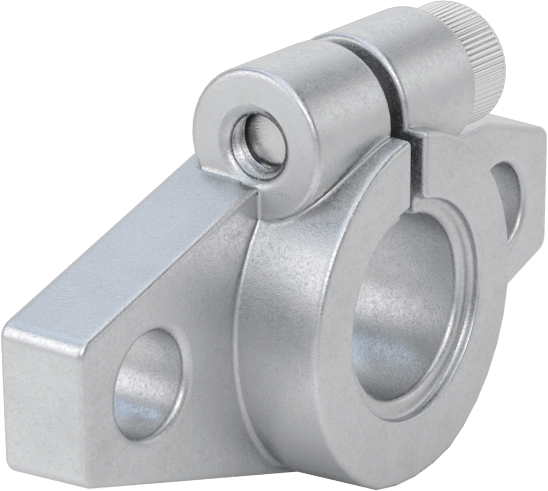

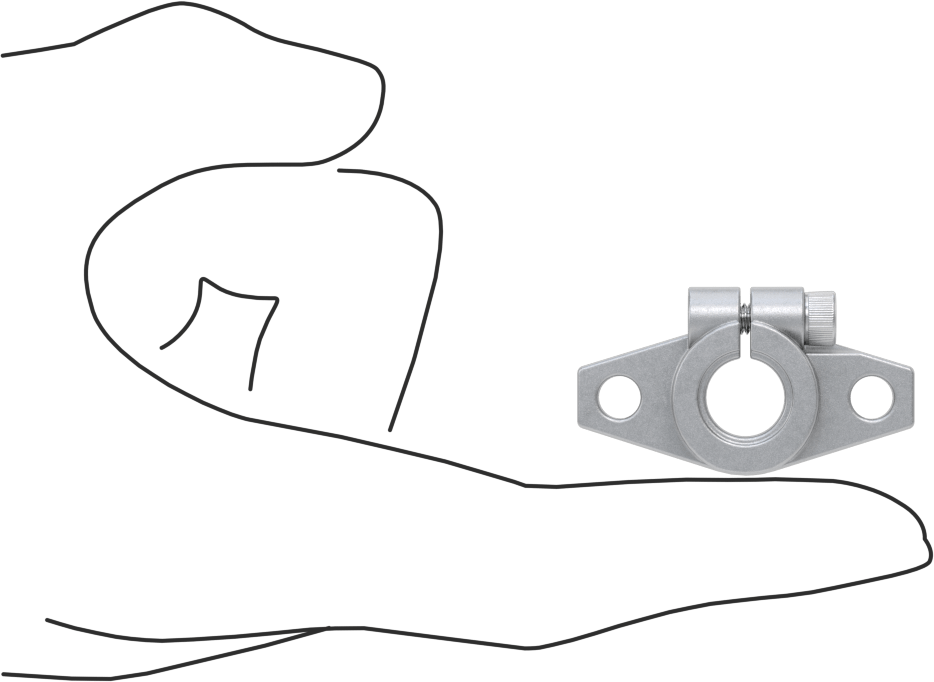

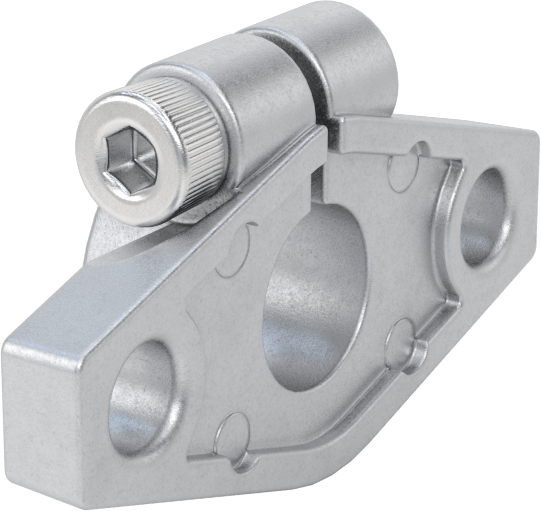

Flanş Montajlı Lineer Mil Desteği

Flanş Montajlı Lineer Mil Desteği, doğrusal milleri montaj yüzeyine dik tutmaya yarayan alüminyum gövdeli bir sabitleme elemanıdır. Bu ailede 17 varyant bulunur. Seçenekler arasında farklı montaj deliği merkezden merkeze ölçüleri yer alır. Fiyat, seçilen kombinasyona göre ₺4.714 – ₺45.840 aralığında değişir.

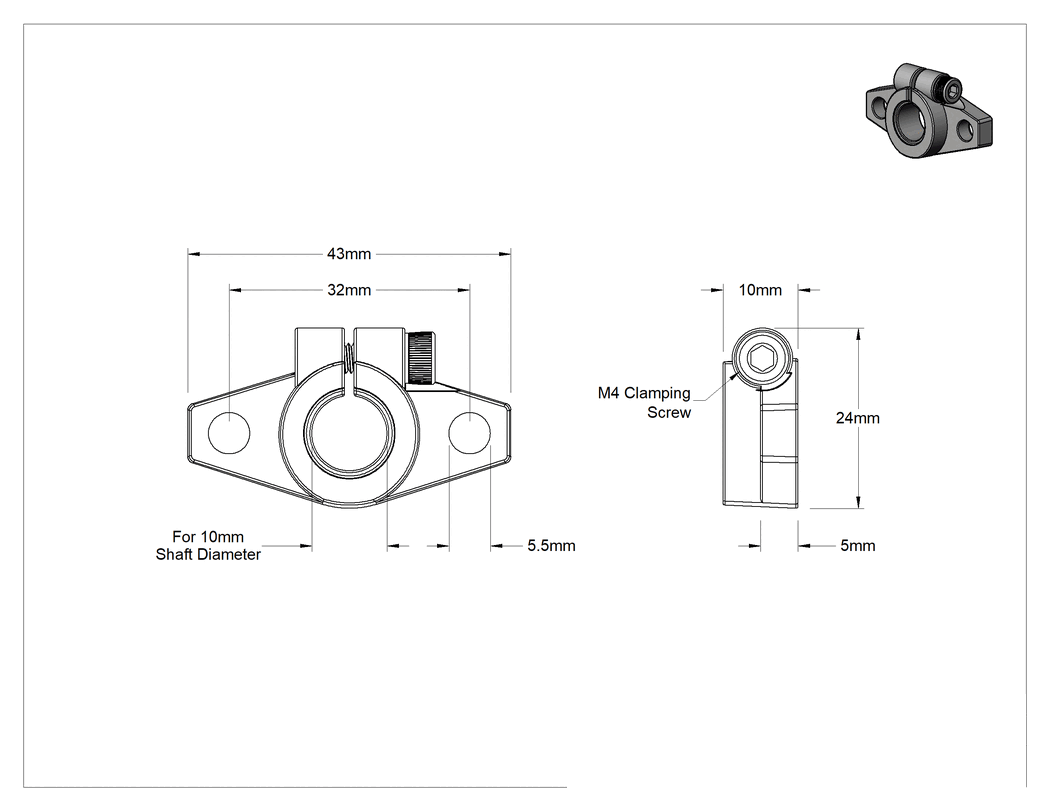

Teknik Çizim

Teknik Çizim

Malzeme

1060 Aluminum, Aluminum6061 Aluminum, Aluminum

Montaj Deliği Merkezden Merkeze

32 mm36 mm40 mm48 mm56 mm64 mm72 mm80 mm1"1 1⁄4"1 1⁄2"1 3⁄4"2 1⁄8"2 3⁄8"2 1⁄2"2 7⁄8"

Toplam Uzunluk

43 mm47 mm50 mm60 mm70 mm80 mm92 mm102 mm1 1⁄2"1 5⁄8"2"2 3⁄8"2 3⁄4"3 1⁄8"3 1⁄2"4"

Toplam Yükseklik

24 mm28 mm31 mm37 mm42 mm50 mm58 mm67 mm1 1⁄2"1 5⁄8"2"2 3⁄8"2 3⁄4"3 1⁄8"3 1⁄2"4"

Toplam Genişlik

10 mm13 mm16 mm20 mm25 mm30 mm35 mm40 mm3⁄4"7⁄8"1"1 1⁄4"1 3⁄8"1 5⁄8"2"

Montaj Deliği Sayısı

24

Sıkıştırma Vidası Diş Boyutu

6-328-3210-321⁄4"-205⁄16"-18M4M5M6M8M10

Flanş Kalınlığı

5 mm7 mm8 mm10 mm12 mm14 mm16 mm3⁄8"1⁄2"5⁄8"3⁄4"7⁄8"

Montaj Deliği Çapı

5 mm7 mm9 mm12 mm0.16"0.18"0.21"0.27"0.33"

İmalat

Dökümİşlenmiş

₺4.720 Adet

MZ-401586

Paket

Siparişe Ekle

Özellikler

Malzeme	1060 Alüminyum
Mil Çapı İçin	10 mm
Toplam
Uzunluk	43 mm
Genişlik	10 mm
Yükseklik	24 mm
Flanş Kalınlığı	5 mm
Montaj Deliği
Adet	2
Merkezden Merkeze	32 mm
Çap	5 mm
Sıkıştırma Vidası Diş Boyutu	M4
İmalat	Döküm
Yapı	Bir adet parça
Destek Montaj Konumu	Flanş
Ölçü Birimleri	Metrik
Menşe Ülke	Japonya

Açıklama

Bu mil destekleri, doğrusal milleri montaj yüzeyine dik tutar. Hafif ve korozyona dayanıklı alüminyumdan yapılmıştır. Mil hizalamasının kritik öneme sahip olmadığı hafif ila orta yüklerde kullanın. Takmak için sıkıştırma vidasını gevşetin, ardından sabitlemek için sıkın.
